描述
产品详情

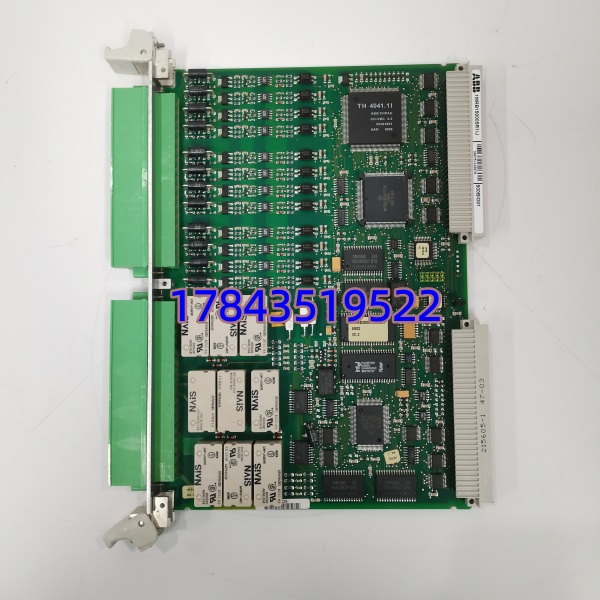

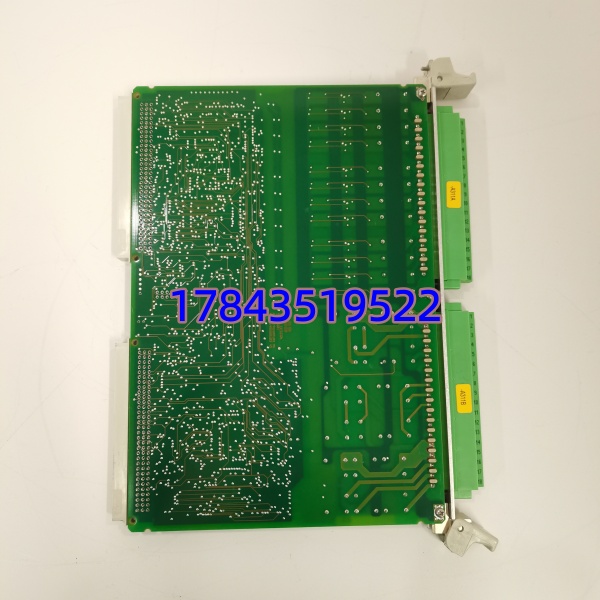

· 型号：500BIO01（1MRB150005R1-J / 1MRB150005R1/J）
· 品牌：ABB
· 系列：AC500 PLC Basic I/O（BIO）扩展模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 500BIO01 |
| ABB 订货号 | 1MRB150005R1-J（等价写法 1MRB150005R1/J、1MRB150005R0001 视批次） |
| 产品类型 | AC500 Basic I/O 混合扩展模块（本地右侧扩展，非远程） |
| 适用系统 | ABB AC500 系列 PLC（PM571/581/591 等，通过本地扩展总线连接） |
| 数字输入 (DI) | 8 通道，24 VDC（18～30 VDC），漏型/源型兼容（NPN/PNP），典型输入电流 ~3 mA |
| 数字输出 (DO) | 4 通道，NPN 晶体管（漏型），24 VDC，0.5 A/通道，2 A/模块合计，电子式短路保护自恢复 |
| 模拟量通道（部分版本含 AI/AO 4AI+2AO） | 12-bit A/D、12-bit D/A，0～10 V 或 4～20 mA 软件可配（以实物丝印为准） |
| 信号隔离 | 通道组与背板逻辑隔离 ≥500 V DC / 500 Vrms |
| 供电方式 | +24 VDC 取自 AC500 背板总线（不另外接电源） |
| 典型功耗 | ≤5 W |
| 响应时间 | DI 滤波典型 ~3 ms（可软件配）；DO 开通 <1 ms |
| 端子类型 | 可拆卸弹簧式端子（Push-in，支持 0.14～2.5 mm² 导线），预接线后模块可热插拔 |
| 安装方式 | 直接插入 AC500 CPU 右侧第一个扩展槽（最多级联若干 BIO/CIM 模块），35 mm DIN 导轨整体安装 |
| 工作温度 | 0 ～ +55℃（工业级，部分资料标 -20～+60℃ 以铭牌为准） |
| 存储温度 | -40 ～ +70℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 防护等级 | IP20（模块本体，需装于控制柜内） |
| 认证 | CE、UL 508、cUL、KC、IEC 61131-2 |
| 配套附件 | 建议配对应可插拔端子块（如 1MRB200060/E 系列，依具体版本） |
产品介绍
（B—技术定位切入）AC500 系统本地 I/O 扩展里最”省槽位”的就是这块 500BIO01——它直接插在 CPU 右边吃背板电源，不用单独供电也不用远程耦合器，一块板搞定 8DI+4DO（+部分版本 4AI/2AO），对小柜体项目等于少买两块模块。现场实测发现，它最大的优点是弹簧端子可预接线拔插，换模块时不用拆现场线——某个水处理项目里 DI 通道遭浪涌打坏，拔旧板插新板 40 秒恢复运行，省了大半天的端子拆接线。
严格来说 500BIO01 只走 本地扩展总线（X-bus），不能当远程分布式 I/O 用（那是 S500/XC 系列的事），且不同 HW Rev 丝印后缀可能影响模拟量通道有无——请以柜内原 BOM 及模块正面丝印为准再下单。按 ABC 分类属 B～C 类（视装置关键度），但因 初代 BIO 模块交期偶有波动且部分批次渐入有限生产，建议至少按”每套含 BIO 扩展的 CPU 机架 × 1 块”留冷备；若整线高度依赖该机架 I/O 且无冗余，升 A 类备 1 件。TCO 角度看，一块 BIO 模块钱远低于一次误停机的人工+产量损失。
应用场景与库存策略
小型/中型装置常用 500BIO01 做主站本地 I/O——它挂了整台设备就失信号（泵启停、阀位反馈全断），包装线或水处理鼓风机房若没备件就只能停线等调货（曾碰过欧州调货 4～6 周）。
- ：非它不可因本地 BIO 与 CPU 背板绑定，换远程模块要改硬件组态。建议每座厂按”有机架带 BIO × 1 件”留密封冷备（Buffer Stock），贴对应工程硬件版本标签。
- 包装/食品产线 — 8DI 接光电/限位 + 4DO 驱电磁阀/指示灯：弹簧端子热插拔是核心价值。建议与授权分销商签 VMI 或现场存 1 块，年度大修做插拔演练确认接触良好。
- 老柜改造 — 替换早期版本 BIO：严格来说不同后缀（R1-J / R0001 等）功能略有差异（模拟量版本与否），换新须比对旧板丝印全串——只核对”500BIO01″不够，差一位可能 AI 通道缺失。不确定时拍正反面给供应商核实。
- 服役 >10 年装置： 初代外设供应趋紧。建议核实现场版本后，按”在用 BIO 模块总数 × 1～1.2″启动适度战略囤货，防潮袋密封存放，每两年抽检外观及端子弹性。
真实案例：华南某食品包装厂 PM581 CPU 右侧扩一块 500BIO01 做主机架 I/O，某日 DI 第 3 通道受附近变频器感应击穿致进料光电信号丢失——产线每包漏检被迫停线。库房无 BIO 备件，代理商从新加坡调货 5 个工作日，停线损失远超十倍模块价。事后该厂将所有 BIO 升 B+ 类备件，每台主机架配 1 块版本一致的冷备，规定雨季前后做端子紧固与通道通断抽检。
