描述
产品详情

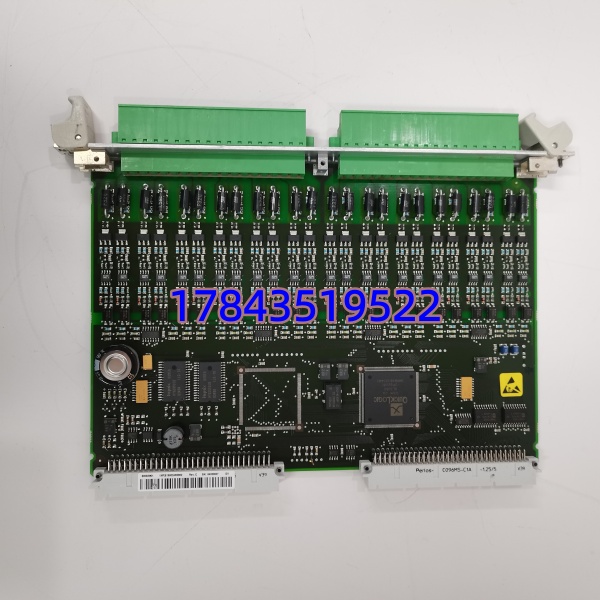

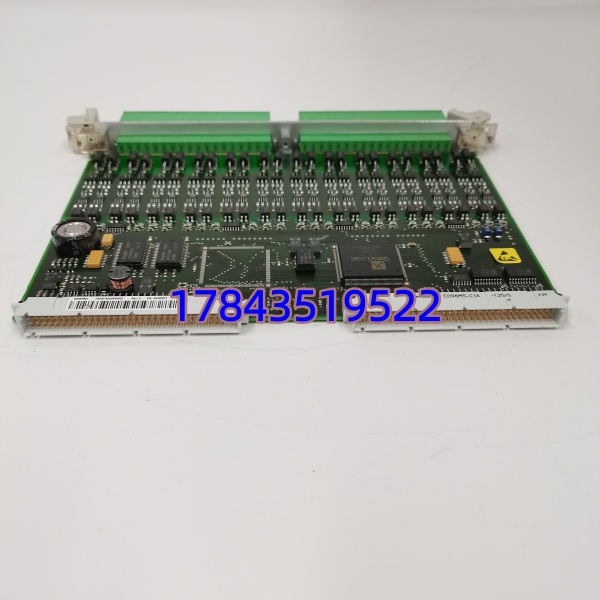

· 型号：500BIM01
· 品牌：ABB
· 系列：AC500 PLC 本地数字量输入模块（S500 I/O 家族，订货号 1MRB150024R0002）
规格参数
- 产品型号：500BIM01
- 订货号（Order No.）：1MRB150024R0002（采购务必核对此码，防版本差异）
- 适用系统：ABB AC500 系列 PLC（PM5xx CPU 本地机架扩展，S500 I/O 兼容），组态软件 Control Builder Plus
- 模块类型：16 通道数字量输入（Binary / Digital Input，DI），源型（Sourcing）24VDC
- 输入电压范围：标称 24 VDC，工作范围 19.2–30 VDC（EN 61131-2Type 1/Type 3 兼容）
- 输入电流/通道：典型 3–7 mA @ 24VDC（依据负载及滤波设置）
- 输入类型：干/湿触点均可（湿触点由模块供正，外部开关闭合回流 COM 端）
- 隔离等级：通道-背板总线隔离 ≥500 VAC（典型标称 1500 VAC 加强绝缘，依具体批次），通道组间隔离
- 响应时间：可配置滤波 0.1–16 ms，典型 5 ms；硬件边沿检测 ≤1 ms（SOE 时间戳模式下）
- 状态指示：每通道 1× 绿色 LED（Input ON），模块 PWR / ERR 状态 LED
- 背板通信：AC500 本地总线，自动寻址由槽位决定，不需手动拨码
- 供电方式：由 AC500 机架背板 5V/24V 供给（典型功耗 ≤1.5 W），不需外部电源
- 接线方式：可插拔弹簧端子块（Spring Cage Terminal），支持线径 0.2–2.5 mm²
- 工作环境：-25℃～+70℃（部分资料 -40～+70℃ 依 HW Rev），5%～95% RH 非凝露
- 认证：CE、UL/cUL 61010-1、IEC 61131-2、RoHS 合规
- 尺寸/安装：35 mm（宽）× 约 100 mm（高）× 约 75 mm（深），标准 35mm DIN 导轨安装（EN 60715 TS35）
- 备注：不可采集模拟量信号（4–20mA 需选 500AIM0x 系列）；严格来说，部分早期批次 HW Rev 对干触点需外部上拉——以你现网模块标签 Rev 为准
产品介绍
现场实测碰到过——某水处理厂 AC500 机架 DI 模块莫名”鬼影触发”（通道随机变 1），查下来是变频器柜共地不良导致地电位差窜入 DI 公共端，500BIM01 的光耦隔离扛住了没烧但干扰够大引起抖动，调软件滤波到 8 ms 解决。这块卡在 AC500 体系里就是”现场开关量耳朵”，16 路 24VDC 经独立光耦进背板，比老式继电器输入板抗噪得多，每点带 LED 方便运维不用万用表挨个量。
严格来说它只在 本地机架或经扩展适配器（如 Profibus DP 远程 I/O 头）工作，不兼容 Symphony Plus 或 Advant 800xA 原生机架——买错插不进。ABB 早期 I/O（含部分 500BIM01 子版本）已进入 Classic/Limited 阶段，新原包稀缺但二手测好件流通量大，从库存 ROI 看属于典型 B→A 升类件：单价低但缺了它整排设备状态全丢，按 ABC 法建议至少 N+1 冷备。若你们计划向 -xc（eXtreme Conditions）迁移，注意 xc 系列 DI 模块型号不同（500DIxxx），物理兼容但需确认组态库版本。
应用场景与库存策略
500BIM01 挂在 本地机架采集泵启停反馈、阀门开到位、急停按钮、MCC 辅助触点——模块故障→所有关联联锁失察→可能误判设备状态引发跳车或安全功能盲区。 仍在产但部分早期 500BIM01 子版进入有限供货期，紧急新件交期 8–16 周，二手市场鱼龙混杂。
- — 采集大量液位浮球/泵状态反馈，非它不可因机架槽位绑定 → 建议按 机架数×占用槽位数÷3 向上取整，最少备 1 块冷备（同订货号 1MRB150024R0002）
- 产线包装/输送设备 DI 采集 — 振动环境加速弹簧端子疲劳 → A类备件归入 Top 15%，大修时抽检端子夹紧力矩，老化 >10 年考虑整体 I/O 柜迁移
- — 变更管控松可随下次改造升级 →
- 多套同类装置集中管理 — 统一订货号可减少 SKU → 合并 Last-time-buy 按未来 5 年消耗 + 2 块战略缓冲
真实案例：
西南某污水处理厂，#2 机架 Slot 3 的 500BIM01 运行第 9 年突然 8 个通道恒显”1″（实际现场触点断开）。热工测外部电压正常，判定模块内部光耦或输入缓冲 IC 老化短路。库房登记有备件但型号写成 500BOM01（DO 模块！）——典型台账录入错误，不能用。等空运正确型号耽误 5 小时，粗格栅联动保护触发导致进水堰门部分停运。事后把 500BIM01 从”C 类通用 I/O”提入”A 类”，每台 PLC 机架锁 1 块冷备并要求库房拍照核对标签订货号再入库。教训就一条：PLC 的 I/O 模块不分 DI/DO 外形极相似，备件标签错一个字母 = 零库存。
