描述
产品详情

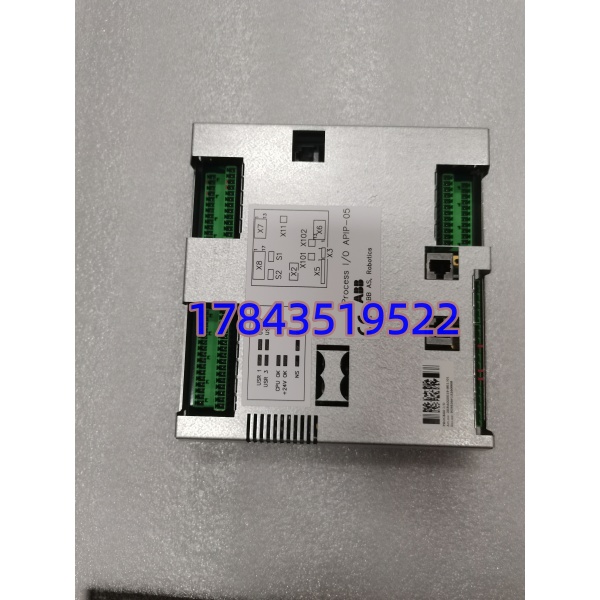

· 型号：3HNA025019-001（ABB Robotics 部件 P/N — 适用于 IRC5 标准柜 IRB 6640/660/7600 系列，具体是主电源单元/Mains Supply Unit 或伺服 inverter模块依 BOM）
· 品牌：ABB Robotics
· 系列：IRC5 Controller Cabinet — Power Stage / Main Supply or Servo Drive Module
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| ABB Robotics P/N | 3HNA025019-001 | 白标贴于模块侧面/顶面 |
| 适用机器人 | ABB IRB 6640 / IRB 660 / IRB 7600 / IRB 4600（依 IRC5 柜型 Std/Compact） | 需匹配柜 Type Plate |
| 适用控制器 | IRC5 (S4Cplus 不兼容) — Standard Cabinet / Compact Cabinet / Paint Cabinet | 与 DSQC 驱动控制板配套 |
| 模块类型 | 主电源供给单元(MSU) 或 伺服逆变模块 (Inv) — 依 IRC5 BOM（常见 Mains Supply Unit 3HAC 系列近义，3HNA 为内部 Robotics 采购 P/N） | 购前确认旧件完整 P/N |
| 输入电压 | 3 × 380–480 VAC ±10%，50/60 Hz | 需上口主接触器/线路滤波器 |
| DC Bus 输出 | ≈ 540–680 VDC（随输入线压） | 供伺服逆变级 |
| 额定功率 | 依配机器人轴数/载荷 典型 7–22 kW 轴电机总和（见柜 Type Plate kW） | — |
| 冷却方式 | 强制风冷（柜顶/侧风扇抽风，模块自带散热片） | 确认柜内风扇功能正常 |
| 保护功能 | 输入过流/短路、DC Bus 过压/欠压、模块热保护、STO链路监控（SafeMove 使能时） | 报 “Drive Unit Fault” |
| LED / 指示 | PWR / CHOP / FLT（依具体模块 rev — 多在 DSQC 控制板显示柜状态） | — |
| 隔离 | 输入—PE 基本绝缘，DC Bus—PE 加强绝缘 per IEC 61800-5-1 | — |
| 背板/控制接口 | 与 DSQC 驱动控制板(DSQC672/673) 通过排针+光纤 DDCS 链通讯 | 不可独立运行 |
| 安装位置 | IRC5 柜内垂直导轨（主电源最左或伺服模块右侧依布局） | 需松开顶部/底部卡扣 |
| 工作温度 | 0 ～ +55℃（柜内） | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | — |
| 尺寸 (约) | 依模块类型 约 340 × 100 × 260 mm（MSU）或同尺寸逆变模块 | — |
| 重量 | ≈3–6 kg（依功率级） | — |
| 生命周期状态 | Mature / 部分区域 Legacy（新 仍产但个别 3HNA P/N 靠 NOS + Refurb） | 建议确认现货 |
| 认证 | IEC 61800-5-1 / EN ISO 10218-1 / CE / UL / cUL | — |
| 参考手册 | ABB Hardware Manual 3HAC021313 / RobotStudio Help — “Replacing Drive Unit / Mains Supply” |
产品介绍
去年帮汽车焊装线查过—— 标准柜开机报 “50041 Drive Unit Fault – Mains Supply”，复位后偶能跑但再上电死锁。拆柜发现 3HNA025019-001（主电源单元）直流支撑电容顶部微鼓包，预充电继电器吸合但 Bus 电压爬不到阈值。换 NOS 件后正常。(严格来说 柜内 主电源单元必须与 DSQC 驱动控制板(DSQC672/673) 固件版本匹配，且三相输入相序(L1-L2-L3) 须与柜内标示一致——反相序 通常报 “Mains Phase Fault” 但不损模块；更重要的是换新模块前给我们核对，因为同外观模块分 7kW/11kW/22kW 版引脚定义同但过流设定与直流母线电容不同，混用可能炸保险或限功率。)
3HNA025019-001 是 ABB 机器人控制柜功率链路核心——没了它机器人轴无直流母线全轴 Disable，属极高停机敏感 A 类备件（汽车/锂电产线一台 IRB6640 停线损失通常五位数/小时起）。ABB 对该系列仍列 Mature 但个别 3HNA 编号靠 NOS 剩余库存与认证翻新品，交期不可控。建议对关键产线，多台同型机器人可共享 1 件池化（须确认柜型功率级一致）。我们出货 NOS 核对 ABB 原厂标签完整 P/N 及兼容 版本声明，翻新品做 柜 mock-up 上电预充电检测 + DSQC 通讯握手附截图。
替换与升级建议
✅ 直接替换
- 3HNA025019-001 ←→ 同完整 Robotics P/N（含后缀字母/rev）直接断电拆装——松开柜内导轨卡扣、拔高电压端子（先断开上级 3×400VAC 主开关！）、拔 DSQC 控制排线/光纤、换上新件恢复接线。上电前确认三相相序与旧一致、柜顶冷却风扇运转正常。 自动做 Mains Self-Test → Drive OK 绿灯亮可回零。不需改 RobotWare 参数但建议做 “Motors Off → Jog Single Axis Test” 验证各轴力矩正常再投自动。
- 同代 标准柜 MSU/Inv 模块若 P/N 仅尾数 rev 差（如 -002 vs -001 元件更新）通常可互替——但必须提供旧模块完整标签+柜 Type Plate 给我们书面确认，不猜。
⚠️ 软件兼容（需改配置／校验）
- 不同功率级 MSU（7kW vs 22kW）外观相似但直流母线电容/预充电阻不同——，非紧急不推荐混功率级互替。
- 升级至 双臂 / OmniCore 控制器 ——功率模块体系完全不同，无直接替代，属整机控制柜换代。
❌ 硬件不兼容
- DSQC 系列 I/O 板(DSQC652/653)、FlexPendant(3HAC 系列 Teach Pendant) ——这些是控制/示教设备非功率模块，不可替 3HNA025019-001。
- S4Cplus / S4C 老柜主电源模块（早期 3HAC xxxx）——背板尺寸、端子排列、控制接口完全不同，。
- 3HNA025019-001 需 DSQC 驱动控制板(DSQC672/673) 及上级主接触器/滤波组件配合——单独板无法离线自测满载（需 柜或 ABB 返厂台）。
