描述
产品详情

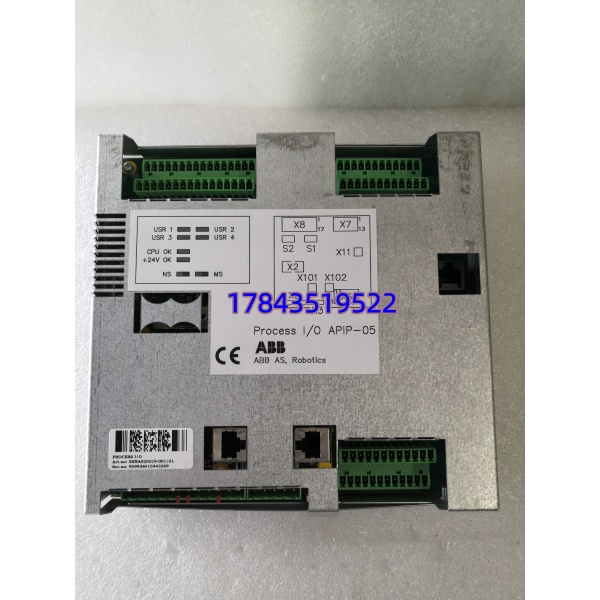

· 型号：3HNA025019-001（ABB Robotics Spare Part Number，对应 IRC5 Compact / SCC 柜内 Drive Unit Base Board / Power Interface Board）
· 品牌：ABB Robotics
· 系列：IRC5 Compact（IRB 120 / IRB 140 / IRB 2600ID 小型柜）及部分早期 Single Cabinet Controller
规格参数
- 产品类别：IRC5 Compact 控制柜 — 伺服驱动单元配套底板/电源接口板（Drive Base / Power Distribution & Interface Board）
- 适用机器人：IRB 120、IRB 140、IRB 1200（部分早期）、IRB 2600ID（紧凑型）— 配 IRC5 Compact 或 SCC 柜
- 上游连接：三相 AC 输入（经主开关/滤波器，典型 3×400V AC）→ 板内直流母线预充电及分配至伺服驱动模块
- 控制电源：由 IRC5 柜 24VDC 系统电源供板载逻辑及使能回路
- 下游连接：插装单轴/合体伺服驱动模块（DSQC 系列 3HAC… 如 3HAC14157‑001 等，依功率等级）
- 光纤接口：至 Main Computer Board (DSQC643/DSQC1006) 建立 Drive Link（通常为 2 芯 POF 或 ST 光纤）
- 保护功能：直流母线预充电时序、过压吸收（制动斩波/制动电阻控制依完整配置）、使能连锁
- 状态指示：Power LED / DC Link Charge LED / Fault LED（依 PCB Rev）
- 安装方式：IRC5 Compact 柜内专用导轨 + 螺钉固定，驱动模块插于其上
- 冷却：柜内强制风冷（依赖系统风扇）
- 工作温度：0℃～+55℃（控制柜内）
- 存储温度：-25℃～+70℃
- 相对湿度：5%～95% RH 无冷凝
- 防护等级：IP20（柜内）
- 认证：CE / UL / cUL（随完整 系统）
- 尺寸/重量：约 250×180×40 mm / ≈0.6 kg
- 备注：3HNA 前缀多为 Compact 专用结构/板卡件，不同于标准柜 DSQC 号；采购时
产品介绍
（从维护者视角切入——电子组装车间 IRB 120 Compact 柜上电报 “Drive Unit Communication Error”，查是此底板 24V 逻辑电源区段滤波电容干涸致 Drive Link 初始化失败，驱动模块本身好的。这板子不像主轴驱动那样常坏，但一旦失效整台小型机器人不可用，且 Compact 柜空间紧凑拆装比标准柜更容易碰坏周边线束。）
3HNA025019-001 在 Compact 架构里干两件事：把三相进线整流预充给 DC 母线供驱动模块，并把 24V 控制电调理后送驱动逻辑侧做光纤链路初始化。严格来说它只是指令/功率的分配通路，不存 RAPID 程序（程序在 MCB 的 CF 卡），换板通常不需要重下装应用——但需确认：① 驱动模块插回原位（Compact 柜一般单/双驱动块固定槽位）② 光纤 TX/RX 未反接 ③ DC 链路预充电正常无 “Brake Resistor Fault” 等遗留报警。若旧柜同时配外轴(Track/Positioner) 需核对驱动槽位对应。
库存视角是 B类中等急件——IRB 120/140 多用于高产节拍电子/食品线，停线影响大。全新原厂部分 Rev EOL 交期长，翻新版可应急。我管的 3C 厂做法：同型 Compact 柜 ≥4 台备 1 件冷备（锁柜贴”适配 IRB120 Compact 柜 Rev.x”），顺便多备 IRB120 专用 3HAC 单轴驱动模块 1 件形成最小 MRO 包。
应用场景与库存策略
痛点切入：
IRB 120 焊锡点胶工位 Compact 柜无法引导——FlexPendant 卡在 “Starting Drive Link”，测底板 24V 逻辑端仅 8V（电容 ESR 剧增）。原厂该 3HNA 号已 phased-out 部分市场，调货 3 周起。库房恰有 1 件翻新版（测试好），断电拆旧底板（记所有端子位置！尤其 DC 母线端子扭矩）→ 装新 → 插回驱动模块 → 光纤环 → 上电预充 OK → 单轴 Jog ±小角度验证 → 恢复自动，全程 30 分钟。
典型场景与备货建议：
- ——底板故障致整台小机器人 Down，产线节拍受影响。建议：每 5～6 台同型 Compact 柜备 1 件冷备件＋每线备 1 件对应单轴驱动模块（3HAC… 依 IRB 型号）；若多产线可签 VMI 寄售。
- ——同理按 N≥3 备 1 件，Compact 柜体积小分散部署时建议中心库房集中备不每站散备。
- 老 Compact 柜延寿——若收到 ABB Phase-out Notice 且无法订，借下次大修评估升级到 IRB 1200 新 Compact 柜（OmniCore C30/C90 等新平台控制器不同，不属简单 MRO 替换），提前 3～5 年规划 CAPEX。
真实案例：
华南某手机组装线 18 台 IRB 120 Compact，年度点检发现 #7 柜底板 24V 逻辑端纹波偏大（老电解），预防性调换 3HNA025019-001 翻新版（库房预存）。步骤：断主开→拆旧底板拍照记录所有端子标号及扭矩→装新底板（先不插驱动模块）→ 测 24V 端稳定 → 插回驱动模块 → 光纤核对（通常直连不交叉 Compact 柜内短光纤）→ 上电 DC Link 预充 OK → Jog 各轴 ±5° → 恢复自动运行，全程 25 分钟消除隐患。事后按建议追加 Last-time-buy 第 2 件写入 MRO 制度。
