描述
产品详情

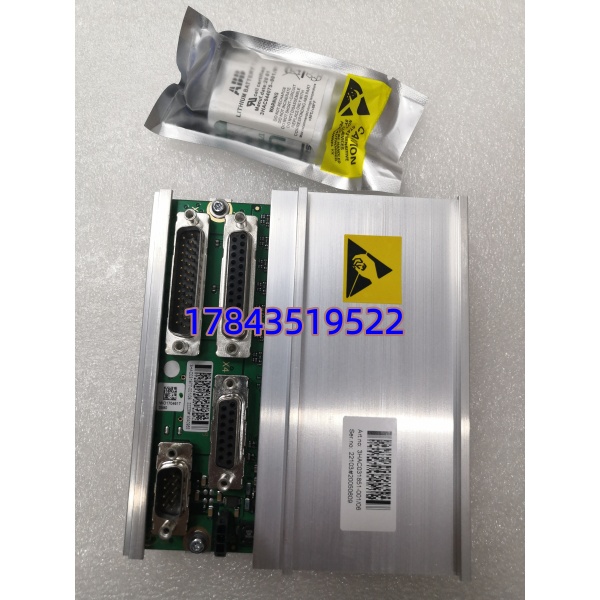

· 型号：3HAC031851-001（ABB Robotics IRC5 伺服驱动模块，常关联 DSQC 663 单轴驱动单元）
· 品牌：ABB Robotics（ABB Group）
· 系列：IRC5 — Single Axis Drive Module / Drive Unit Insert (Type A compact or modular drive rack)
规格参数
- 产品名称：3HAC031851-001 Single Axis Servo Drive Module for ABB IRC5 Robot (DSQC 663 family)
- 所属系统：ABB IRC5 标准柜 / Compact Cabinet（Type A Drive Unit 机架），配合主 SERCOS 环及 DC Link 母线供电
- 功能：PWM 逆变 IGBT 桥驱动指定关节伺服电机；采样电机相电流反馈过流；通过 SERCOS 光链与 IRC5 Main Computer / Drive Processor 通讯接收转矩/速度指令并返回状态
- 适配电机典型：IRB 140 / IRB 2600 系列配套 0.5~3 kW 伺服电机（如 3HAC 系列电机 — 严格按 Drive Unit Rating Plate 核对）
- 额定输出电流：依具体 DSQC 663 版本典型 3 Arms / 6 Arms / 9 Arms 连续（峰值 2~3×），以原驱动单元铭牌 Icont / Ipeak 为准
- DC Link 电压：典型 320 V DC（来自驱动柜整流单元或主动前端）
- SERCOS 接口：2 × 光纤 ST（SERCOS In / Out）串入主 SERCOS 环，速率 4/8/16 Mbit（依配置）
- 控制供电：由驱动单元背板 +24V DC（逻辑）及 DC Link（功率）供给
- 状态指示：PWR（绿—逻辑电 OK）、RUN/ENABLE（绿—轴使能）、FLT（红—过流/过热/通讯丢失）、SERCOS Link LED
- 保护功能：IGBT 退饱和保护(Desat)、输出短路、电机过载（通过 Drive Parameter 设 Thermal Time Constant）、散热器过热开关
- 安装方式：插入 IRC5 Drive Unit 机架指定槽（竖插或横插依机柜），与散热基板导热硅脂接触锁紧
- 工作温度：0℃ ～ +55℃（存储 -20～+70℃），湿度 5～95% 非凝露
- 尺寸（模块本体）：约 180 × 120 × 45 mm（H×W×D，含散热翅片/屏蔽罩）
- 认证：CE、UL、EN 61800-5-1/ EN 60204-1
- 备注：3HAC031851-001 是驱动模块 PCB/组件号，市场工程常称 DSQC 663——换件必须核对原 Drive Unit 铭牌完整型号（含电流等级 Icont/Ipeak）及 DSQC 编号，不同电流档位物理兼容但参数/过流阈值不同不可混用造成电机或驱动损。
产品介绍
（从竞争视角——备件 ROI 与停线代价切入）
碰过 IRB 2600 喷涂线因单轴驱动模块（同 DSQC 663 族）IGBT 桥击穿停机——查出是柜顶冷却风扇堵转致驱动散热不良累积失效。ABB 原厂此模块部分区域已 NOS Only，交期 12~24 周若还能订。一块驱动模块占机器人 BOM 成本不到 2%，但缺它整台 6 轴机趴窝，汽车焊装线停 1 小时损失 > 整柜备件预算。3HAC031851-001 是 小机座（IRB 140/2600）紧凑柜或标准柜内单轴驱动插入件，不是完整驱动单元箱体——买前确认你们是原拆模块更换（通常每轴 1 块，6 轴机 + 外轴共需多块同型或混配高/低功率档）。
库存经理建议：关键产线按 Drive Unit 类型（DSQC 663 1.5kW / 3kW 版）（A 类）。二手件重点查 IGBT 模块无炸痕、直流母线电容无鼓包（驱动板侧小电容也查）、光纤口洁净——最好卖家提供 SERCOS Ring Close + 带载 Jog 小电机测试视频。严格来说只在 Drive Unit FW 支持列表及同电流档位时直换，跨档位（如 3A→9A）物理插但需重设 Drive Parameter 且确认散热匹配——不建议现场随意升档不经核算。
应用场景与库存策略
伺服轴驱动模块坏 = 对应关节无法使能 = 机器人报 “Drive Unit X Fault / Overcurrent / DC Link Under Volt” 立即停机。
- ：每轴 1 块驱动模块，IRB 2600 常见全 6 轴用同档位(如 3A 或 6A)。非它不可因为 SERCOS Node ID + 电流标定绑定。→
- 一般工业机床上下料/搬运（IRB 140 紧凑柜内单轴模块）：紧凑柜内驱动常集成基板+模块——确认损坏确为 3HAC031851-001 可单独更换（部分紧凑版驱动是整体单元不可分拆）。可自存 1 块。
- 老 S4Cplus 并存车间：S4Cplus 用 Drive Unit Type SD / SG 系列——不互换，物理尺寸不同 SERCOS 版本不同，严禁混插。
- 试验台/R&D：低优先级可共用产线冷备不另囤。
真实案例：华东某合资车企 IRB 2600 弧焊工位，早班开机报 “Drive Unit 3 Fault — IGBT Desat”。打开 紧凑柜见 DSQC 663 对应轴模块（3HAC031851-001 系 6A 版）ERR 红亮，量 DC Link 正常、其它轴模块 RUN——判断模块 IGBT 桥局部短路。库房按去年库存建议入了块 NOS DSQC 663 6A 版冷备（当时 $200+ 被质疑”ABB 驱动哪会坏”），断电按 ESD 拔旧插新、SERCOS 环重建、Enable 后 Jog 各轴 OK 恢复生产 <25 min。事后补订填位，TPM 加”驱动模块散热风扇清洁+风道检查”入季检。老师说：”机器人驱动模块十年不坏，可 IGBT 桥和风扇堵死是组合杀手——备件+PM 两头抓。”
