描述
产品详情

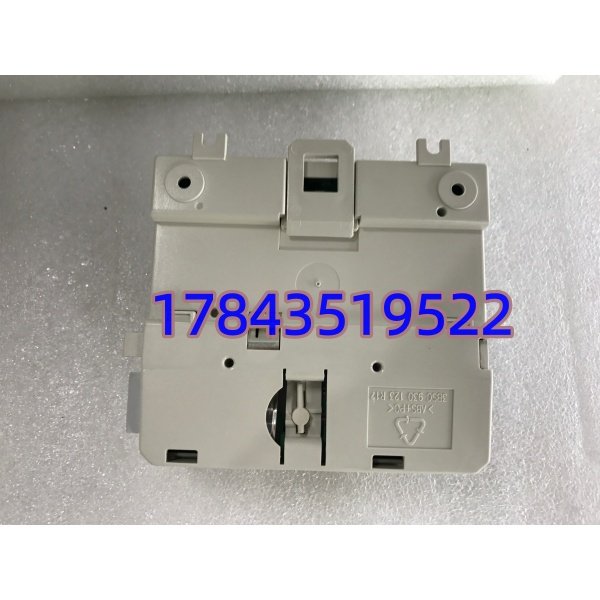

· 型号：3BSE008572R1（ABB SDCS-CON-2，亦标 SDCS-CON2）
· 品牌：ABB Ltd.（瑞典 Västerås 原产，Drive Products 部门）
· 系列：SDCS 系列 — 适用于 DCS500（DCS500B / DCS500 系列直流传动）及 ACS501/ACS503/ACS504/ACS506 早期交流变频器主控槽
技术参数
- 完整物料号：3BSE008572R1（Global Article Number），板面印 SDCS-CON-2 或 SDCS-CON2，有时带 Rev. 字母后缀（A/B/C 功能兼容）
- 板卡类型：DCS500 / ACS500 系列主控制调节板（Regulator / Control Board），插驱动柜指定控制槽（通常紧邻电源/模拟 I/O 板 SDCS-PIN/IOB）
- 适用传动：ABB DCS500B 系列直流传动（DCS500B 4-quadrant/non-regen 全系）、早期 ACS501～ACS506 交流变频器（依软件版本），不兼容 ACS550/ACS800 系列（不同架构）
- CPU / 固件：基于 32-bit 微控制器，固件版本存于板载 Flash / EPROM，参数集存于可拔插 EEPROM 卡或板载 NVRAM（依子版本）
- 触发接口：2～3 路光纤发射（Trigger to A/D board in power stack）+ 1 路光纤接收（Status feedback from power section），波长 850 nm 典型
- 模拟量 I/O（板载或经 SDCS-AIN/IOB 扩展依配置）：给定 ±10 VDC、反馈 ±10 VDC、电流/电压模拟监视，典型分辨率 12 bit
- 数字量 I/O：通过 SDCS-DIO 或背板引至端子块，ON/OFF 命令、使能、故障复位、Ready 信号
- 面板/编程口：前面 RS-232（D-sub 9-pin female）连 ABB 手持键盘 DDCS-PC 或 PC 装 DriveWindow / ADP 软件做参数上载/下载
- 辅助电源：由驱动柜控制电源模块经背板供 +5 VDC / ±15 VDC（典型消耗 ≤5 W），不需外供
- 状态指示 LED：RUN（程序运行）、ERR（故障锁存）、COM（通信活动）、PWR（背板电源 OK）
- 参数存储：板载 EEPROM 或插拔式 Parameter EEPROM 卡（依 DCS500 版本）——换板时必须转移此卡或重下装参数文件，否则驱动器报”Parameter Set Missing”
- 工作温度：0 ～ +55℃（IEC 60068-2-1/2）；存储 -25 ～ +70℃
- 安装方式：DCS500/ACS500 控制架插槽式（导引销定位），带固定螺丝压紧背板连接器
- 认证标准：CE、UL 508、cULus，符合 IEC 61000-6-2EMC
- 尺寸 / 重量：约 160×100×25 mm / ≈0.15 kg
- 必查配套：通常与 SDCS-POW（控制电源）、SDCS-AIN（模拟扩展）、SDCS-DIO（数字扩展）、功率触发板（A/D board）同柜维护；故障排查先读 DCS500 面板 Fault Code（如 F001/F011/F501 系列）
产品介绍
（场景痛点切入——从”纸厂复卷机 DCS500B 报 F501 锁死追查到 CON-2 板 RAM 位翻转”谈备件价值）
华东某特种纸复卷线主拖动 DCS500B 四象限制动传动，运行第十二年梅雨季偶发 F501（Internal Memory Fault）锁死——断电重启可恢复但半月复发，最终更换 SDCS-CON-2 后彻底消失，查下来是板载 RAM 单元热老化致偶发位翻转。这块卡是 直流传动的”大脑”，速度环、磁场控制、预充电时序全在它跑，一挂整台复卷机变砖。现场实测发现老批次电解电容 ESR 升高还会诱发上电报”Control Supply Failure”误导人去查电源模块——实际是 CON-2 局部供电退耦失效。
ABB 对 系列整体已 EOL（End of Life），SDCS- 原厂新单基本关单，市面流通 NOS（原厂剩余新库存）和拆机测试良品。按 ABC 分类属 A 类极低周转极高停损备件，建议有在役 /早期 ACS500 按”每驱动柜备 1 件冷备，多相同配置共享池加 1″做 LTB（最低全厂备 1 件）。新项目选 ABB DCS800 或 ACS880 直流传动方案，老线维护窗口抓紧锁货——错过 LTB 窗口只能赌拆机市场或整柜升改（成本差 8～15 倍）。
替换与升级建议
✅ 直接替换
- 同 PN 3BSE008572R1（SDCS-，任意兼容 Rev. 后缀）——物理插槽、背板总线、光纤触发定义、参数 EEPROM 兼容。断电→拔光纤/端子→松固定螺丝取旧板→取出 EEPROM 参数卡（小黑卡）插新板同朝向 或准备 .dap 参数文件 Download→装新板固定、恢复光纤/端子→上电观察 RUN LED 常亮 ERR 灭→用 DriveWindow Upload 或确认参数集已识别→RUN。若 EEPROM 卡损坏可用备份 .dap 文件 Download 进新板 NVRAM。
- 注意：若旧板无拔插 EEPROM 卡（板载 NVRAM 版）需先用 DriveWindow 做 Upload 存 .dap 再换板 Download 回去。
⚠️ 软件兼容（需改配置/重组态）
- 升 DCS800（新代直流传动）——完全不同控制架构（AINT/AINP + 应用软件），不能插 ，需整柜/控制部分改造：换 CPU 架+电源+触发板+重新参数化（DCS800 有参数迁移工具但需人工校验），属计划性改造非应急替换。
- ACS800/ACS880 主控板（AINT-2/AINP-2）——物理、固件、触发方式不同，不能在 柜使用。
❌ 硬件不兼容
- ABB IGCT/IGBT 高压传动主控（AINT/AINP/UFC762）——架构不同，物理无法插入 槽位。
- 通用 PLC 或单片机板——无 背板总线定义，不可替代。
