描述
产品详情

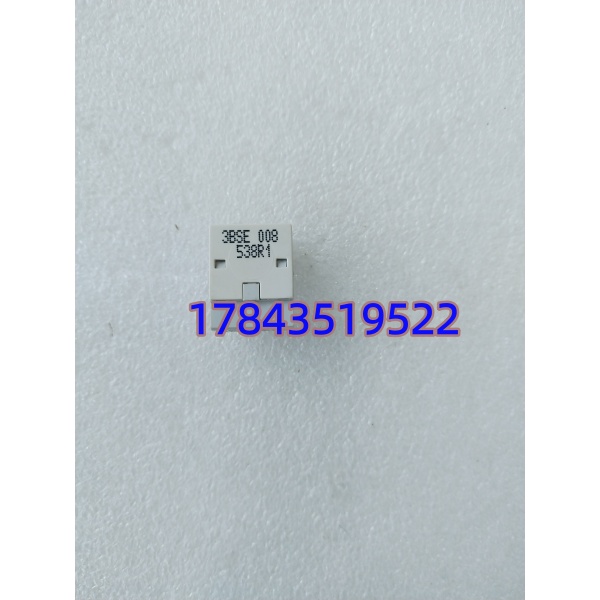

· 型号：3BSE008538R1（ABB S800 I/O Module — Type DI810, 16 ch 24VDC Digital Input）
· 品牌：ABB（ABB Process Automation — S800 I/O Family for AC800M / System 800xA / Freelance）
· 系列：ABB S800 I/O — Digital Input Module DI810
技术参数
| 参数项 | 规格说明 |
|---|---|
| ABB 订单号 / 旧代号 | 3BSE008538R1（Module Type DI810） |
| 模块类别 | S800 分布式 I/O — 16 Channel Digital Input, 24 VDC |
| 额定电压 | 24 VDC（工作范围 18–30 VDC sensor supply） |
| 逻辑类型 | Sink（NPN，0V 公共）或 Source（PNP，+24V 公共）— 取决于现场接线，模块光耦双向兼容 |
| 输入阈值 | ON ≥15 VDC @ typ. 3 mA；OFF ≤5 VDC |
| 输入 delay / 滤波 | 典型 2 ms（可组态 0 / 2 / 4 / 8 ms 依 CI8xx 固件版本） |
| 通道分组 | 2 组 × 8 通道，每组 1 个公共 M 端子（M0 for Ch1-8, M1 for Ch9-16） |
| 状态指示 | 16× 绿色 LED 对应当点 ON；模块 OK / INIT / ERR LED |
| 隔离 | 现场侧↔ 逻辑侧 500 VAC 工作隔离（光耦），通道组间共 M 不隔离 |
| 背板供电 | 由 S800 I/O 机架电源模块（SA801F / SB821 等）经背板供 +5VDC 逻辑 ≤60 mA |
| 外部传感器电源 | 不由模块提供 — 须外接 +24VDC 传感器电源（建议 ABB CP-D 系列或等同）接公共 M 端 |
| 通信接口 | 通过 S800 I/O 机架背板与通信接口模块（CI840/CI854/CI867 等）交换 Process Image |
| 热插拔 | 支持在线插拔（Hot Swap）当 I/O 站冗余配置或允许短暂 I/O 丢失 — 严格来说需 Control Builder 允许并确认不影响安全回路 |
| 安装方式 | 35 mm DIN 导轨（EN 60715）， I/O 机架内任意 I/O 槽位 |
| 工作环境 | -25～+60℃（运行，XC 版 -40 起），5%–95% RH 无凝露；存储 -40～+85℃ |
| 认证 | UL 508 / cULus，CE，DNV-GL（部分批次），符合 IEC 61131-2 / IEC 61000-4 |
| 兼容系统 | AC800M (PM851/861/891 etc.) + CI840 family、System 800xA、Freelance 2019+、SattLine（部分配置） |
产品介绍
在某个炼油厂 DCS 点检碰过——#3 反应进料泵就地急停按钮串入 DI810 通道，雨天感应电致虚假 ON 触发误停机，查是未用通道悬空又没并下拉电阻。换块新 DI810 重接线并把空端接 M 公共后正常。严格来说 DI810 是 I/O 家族最走量的 24VDC 数字输入，比 DI811（高侧/低侧固定型）、DI813（快输入 1ms）便宜且通用，现场 90% 开关量采集用它就够了——唯一要注意它不自带传感器电源，忘了外接 +24VDC 到 M 端所有人第一反应都是”模块坏了”其实只是没供传感器电。
从采购视角讲 I/O 仍属 ABB 主力供货品但个别批次交期 6–12 周波动，我们国内仓常备全新及 NOS。出货逐点通断模拟验证 LED + 背板通信指示，附简版记录——你收到插回 机架槽位、拧紧端子、下载硬件配置（若槽位变需 Rebuild）CPU 进 RUN 即恢复。建议每套 AC800M/800xA 站按 A 类备件留 1 件 + 1 件 DO820（或 DO810）冷备，因 DI/DO 现场感应雷或误接线损坏概率高于 AI/AO。
替换与升级建议
✅ 直接替换（同机架原位兼容）
- 3BSE008538R1 不同批次 / HW Rev → 完全兼容直接替换，Control Builder / 800xA 硬件目录选 类型重下载（若槽位同地址不变无需改程序）。注意旧模块序列号拍照留存备追溯。
- DI811（16DI 24VDC 固定 Source 型）／ DI813（16DI 24VDC 快输入 1ms）→ 插槽兼容但类型不同（DI811 固定 PNP Source 逻辑、DI813 滤波更短可组态），若原程序用 的 Sink/Source 双模式 不能随意降配替入——反之 可替 DI811 若现场接线改回 Sink/Source 双模式（需核实现场传感器类型）。推荐同型号 作备件最简。
⚠️ 需改组态/注意
- DI840（16DI 24VDC 高诊断型，带线断检测）— 高诊断 DI，物理插槽同但需 CI8xx 支持高诊断且组态选 DI840 类型，价格高约 40%，功能覆盖 + 断线检测。可升不可随意降（失诊断功能）。
- 若无 现货：确认机架有无富余槽位用 DI840 暂替（需改硬件类型下载）或核实现场 DI 点可合并至邻近冗余 DI 模块先恢复运行。
❌ 硬件不兼容
- ABB AC500 S500 DI 模块 / S200 微型 PLC 模块 → 背板不同，不能插入 I/O 机架。
- 严禁将此 DI 模块当 DO 或 AI 使用——无驱动级、无 A/D 转换电路。
