描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号/订货号 | AI810 / 3BSE008516R1 |
| 通道数量 | 8通道，单端单极性输入 |
| 输入信号范围 | 0…20 mA, 4…20 mA, 0…10 V, 2…10 V DC |
| 分辨率 | 12位 |
| 精度 (误差) | 最大 0.1% |
| 输入阻抗 | 电流输入: 230-275 Ω (含PTC) / 电压输入: 290 kΩ |
| 隔离方式 | 8通道一组，与地隔离 (RIV=50 V) |
| 过压保护 | 非破坏性输入电压最高 30 V DC |
| 温度漂移 | 电流输入: 典型 50 ppm/°C / 电压输入: 典型 70 ppm/°C |
| 输入滤波 (上升时间) | 140 ms (0-90%) |
| 更新周期 | 8 ms |
| 最大现场线缆长度 | 600 米 |
| HART通信 | 不支持 |
| 冗余支持 | 不支持 |
| 功耗 | 1.5 W |
| 工作温度 | 0 至 +55 °C |
| 防护等级 | IP20 (IEC 60529) |
| 尺寸 (宽×高×深) | 45 × 119 × 102 mm (不含连接器) |
| 重量 | 0.2 kg |
| 兼容MTU | TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU850 |
| 防爆认证 | ATEX Zone 2, C1 Div 2 cULus, C1 Zone 2 cULus |
| 船级社认证 | ABS, BV, DNV, LR |
产品深度介绍

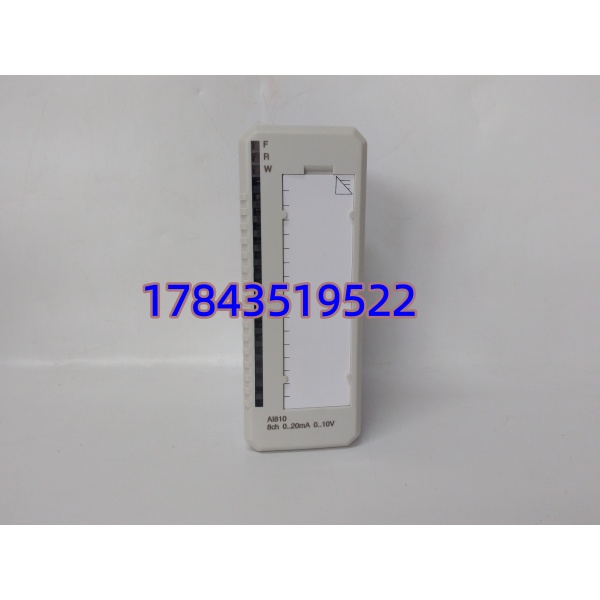

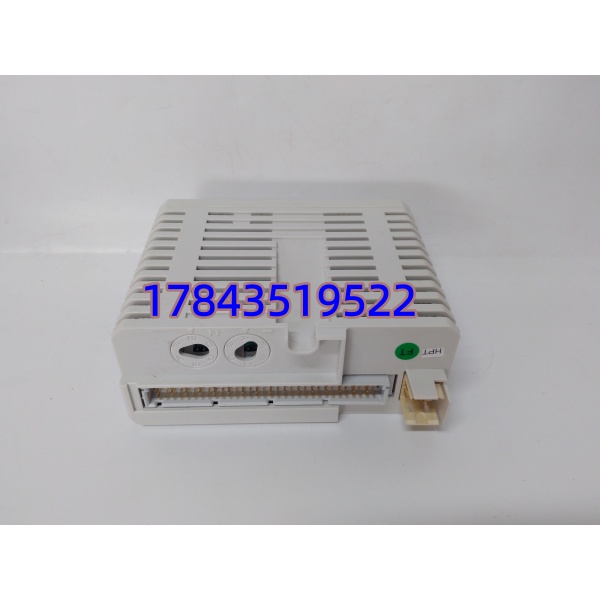

ABB AI810 (3BSE008516R1) 是 ABB S800 I/O 系列中的标准型模拟量输入模块，属于 System 800xA DCS 系统中最常用的信号采集卡件之一。它负责把现场变送器输出的 4-20 mA 电流信号或 0-10 V 电压信号，转成控制系统能识别的数字量。
AI810 的核心价值在于实用性和可靠性。它提供 8 个通道，虽然不支持 HART 协议和通道冗余，但对大部分常规过程控制场景（如压力、温度、流量监测）来说完全够用，成本也更可控。12 位的分辨率配合 0.1% 的测量精度，能在多数工业现场满足需求。S800 I/O 支持热插拔，更换模块不需要停机，这对连续生产装置来说非常关键。
应用场景与行业案例
工程痛点描述
现场模拟量信号采集看起来是 DCS 系统里最基础的功能，但恰恰是出问题最多的地方。最常见的是通道漂移——4-20 mA 信号进模块后，DCS 画面上显示的值跟就地仪表对不上，现场工程师得拿着万用表一路查线，最后发现是模块内部通道出了问题。还有就是接线错误，电流信号和电压信号的输入阻抗差了好几个数量级，把 4-20 mA 接到电压输入端子上，信号直接读不出来。更换模块时，AI810 的 8 个通道是编成一组隔离的，不像一些高端型号那样每个通道独立隔离，接线时要注意共地问题。
典型应用场景
- 石油化工 – 压力/温度/流量采集
炼油装置上遍布各处的压力变送器、热电阻温度计、流量计，大量采用 4-20 mA 信号。AI810 每块卡 8 个通道，一个控制柜里插上几块就能覆盖几十个测点。 - 火力发电 – 汽轮机辅机参数监测
润滑油温度、冷却水压力、蒸汽流量这些辅助参数，不需要特别高的精度和响应速度， 的 8 ms 更新周期和 0.1% 精度完全够用。 - 水处理 – 液位/浊度/余氯监测
污水厂和净水厂的工艺参数变化慢，对采样速度要求不高， 的 8 通道设计成本效益好。长线缆传输时要注意，最长 600 米的线缆长度限制在现场布线时要心里有数。 - 冶金 – 加热炉温度监测
高炉、加热炉的炉膛温度监测点密集， 的单块卡 8 通道设计可以节省机架空间，配合热电偶变送器使用。
案例：华东某造纸厂 DCS 升级改造
去年秋天，浙江一家造纸厂的 DCS 系统大修，要把一批老旧的模拟量输入卡件全部换成新的 。现场有 60 多路 4-20 mA 信号来自各处的浆料浓度变送器和温度传感器。
仪表班长老李带着两个人干这个活。他提前把每块旧卡对应的通道标签和接线都拍照记录了一遍，然后一块一块地更换。 支持热插拔，插上新卡后，老李用 Control Builder 把通道参数重新下载一遍，信号就回来了。最花时间的反而是核对那 60 多路信号在 DCS 画面上的量程和单位—— 的参数配置是通过软件下装的，但报警上下限、量程范围这些还得人工核对一遍。
