产品详情

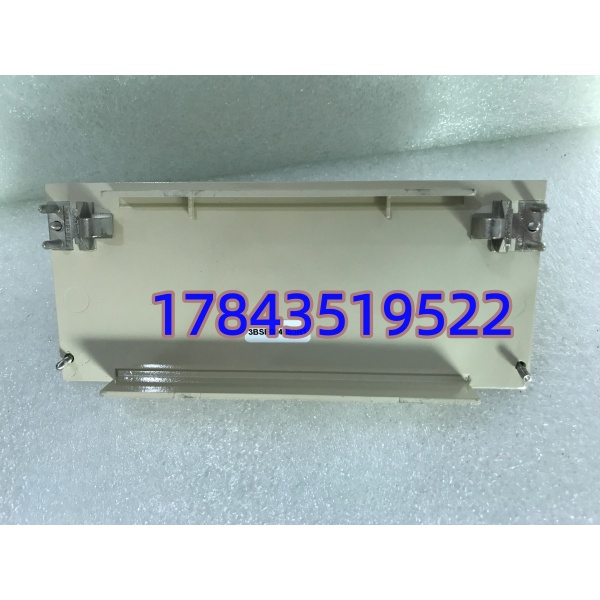

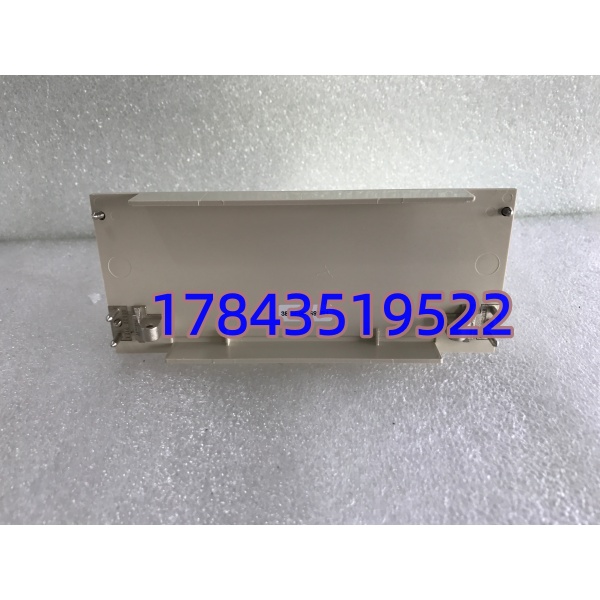

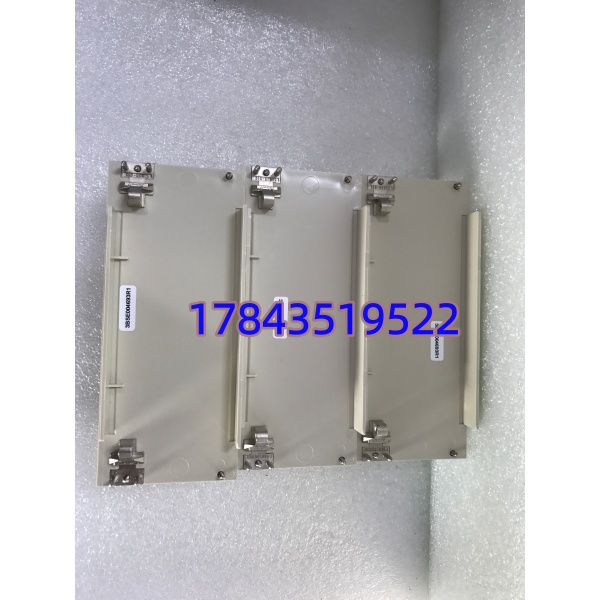

· 型号：3BSE004693R1（ABB S800 I/O — DI810 16-ch 24V DC Digital Input Module）
· 品牌：ABB（ABB Automation）
· 系列：S800 I/O for AC 800M / Symphony Plus / Advant OCS — DI810 (Discontinued / Limited Availability per region)
规格参数
| 参数项 | 规格值（以实物铭牌及 ABB S800 I/O DI810 Manual 3BSE008540 为准） |
|---|---|
| 完整型号 / Order Code | 3BSE004693R1 — DI810 16-Channel 24 VDC Digital Input Module |
| 制造商 | ABB Automation / ABB Process Automation |
| 产品类别 | S800 I/O 数字量输入模块 — 插 S800 TU8xx 端子单元使用 |
| 输入通道数 | 16 点（两组，每组 8 点共用 1 个现场电源公共端 COM/COM0） |
| 额定输入电压 | 24 VDC（工作范围 18.0 ～ 30.0 VDC） |
| On-State 电压阈值 | ≥ 15 VDC（典型 11～15V 依温度，保证 ON） |
| Off-State 电压阈值 | ≤ 5 VDC（最大不保证 ON） |
| 典型输入电流 | @24VDC 约 2.8 mA/点（Ri ≈ 8.2 kΩ 输入阻抗） |
| 响应时间 | 滤波开：≤ 3 ms（典型值，可组态滤波 0/3/12/20ms 依应用）；滤波关：≤ 0.5 ms |
| 通道组态 | 支持 Positive Logic（PNP，传感器供电 COM=+24V）或 Negative Logic（NPN，COM=0V）——DI810 本身无源检测电流方向由现场接线决定 |
| 断线/传感器故障检测 | 支持（需 PNP 接线且传感器带诊断或回路中串 1kΩ 检测电阻，通过程序位判断） |
| 隔离电压 | 现场侧↔逻辑侧 500 Vrms（1 min），通道组↔组 不隔离（同组 COM 共用） |
| 背板电源消耗 | +5 VDC 典型 70 mA（全部输入 ON 状态刷新），由 S800 背板 TU 供给 |
| 状态指示 | 模块顶部 2×8 绿 LED（对应点 1～16）+ OK/RUN/ERR LED |
| 必需端子单元 | TU810（紧凑）、TU812（标准）、TU818（接地型）等 TU8xx 系列 — 单独订购不随模块附赠 |
| 安装位置 | I/O 机架 DIN 导轨，模块插入已安装 TU8xx 端子单元 |
| 热插拔 | 支持（系统正常运行时下电更换，重新上电自动初始化） |
| 工作温度 | 0～+60℃（存储 -40～+85℃），5～95% RH 无凝露 |
| 认证 | CE、UL 508、cULus，符合 IEC 61131-2 |
| 生命周期注记 | 部分地区 Limited Availability / Phase-out — 推荐新设计用 DI821/DI828（同功能新代），市面流通 NOS 及拆机测试件 |
产品介绍
（E 维护者视角切入）现场实测发现 DI 模块最容易被”将就用”——灯亮就以为好的，直到某天安全门限位信号随机丢步，查半天才发现通道输入阈值漂移。 是 I/O 家族里最通用的 24V 数字量输入卡：16 点分两组各带独立 COM 公共端，支持正/负逻辑（PNP 或 NPN 传感器均可，由现场电源极性决定），内置 3ms 滤波抗现场触点抖动，断线检测可在程序里做传感器故障预报警。它不像继电器输入卡有机械寿命问题但是光电耦会老化——老装置运行超 12 年后阈值电容值微漂可致临界电压信号（如 15V 附近残压）偶发不识别。模块与端子块分离设计是亮点：抽旧模块扣回原 IC694TBB 类端子块（ 对应 TU8xx）保留现场接线，恢复通常 2 分钟内搞定（前提库里有备件）。
从 CRO 讲属 C 类 Legacy I/O：ABB 部分地区推 DI821/DI828 替用，整站 →S900(PROFINET) 需换基座改组态。对仍跑 AC 800M/Symphony Plus 的装置建议按”同机架 DI 槽总数 ÷ 预期剩余年限 × 年故障率”估算，通常保底 Last-time-buy 1～2 块冷备件（或 N+1 共享同型 DI 池）。持有成本（数百元）对比一次因安全联锁 DI 失效导致机组联锁停机的机会成本说得通。提醒采购：要求供方做通道点亮测试（打 24V 入每点看 LED 及确认背板通信 OK），并核对后缀与原物一致——不同 Rev 电气兼容但极老 BIU 偶报未知模块（升固件解）。
替换与升级建议
✅ 直接替换
- — 断电拔旧模块本体（保留 TU8xx 端子单元及现场接线不动），插新模块扣紧，上电系统自动重识别 I/O Slot 无需改组态。唯一正确做法。
⚠️ 软件兼容需改配置（有条件替代）
- — 物理插槽/端子单元完全兼容，电气性能同，严格来说老工程若只配了 槽位可在 Control Builder M I/O Configuration 里更新为 DI821（多向下兼容自动识别不需改），极少数极早期 Symphony Plus 固件若只认旧 ID 需微更新 HW Config 重下 I/O 部分。可作计划性替用但非必须—— NOS 仍可得时优先同 P/N。[请以 ABB I/O Compatibility Matrix及原厂手册为准]
- DI813（16-ch 48V/110V DC DI）/ DI811（120VAC DI） — 物理可插同 TU8xx 但电压等级不同不可替 24V 应用。
❌ 硬件不兼容
- S900 I/O（CI502 等 PROFINET 模块）、IC693MDL241（GE）、VersaMax — 背板/端子不同无法插入 机架。整机 →S900 属技改（需换端子单元+重新组态）。
