描述
产品详情

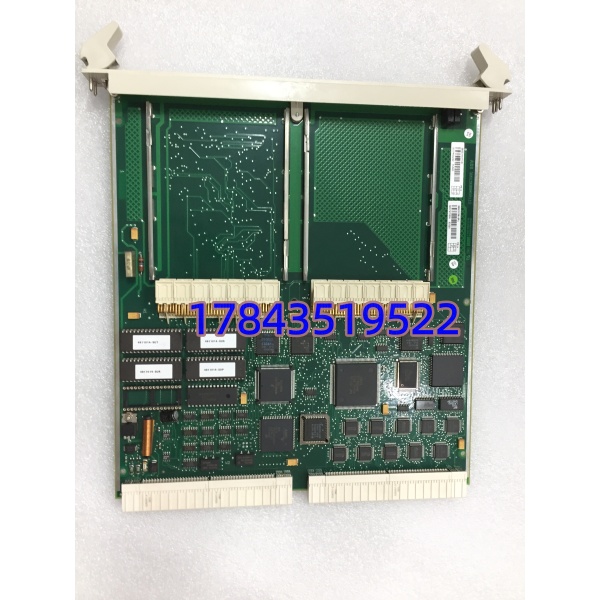

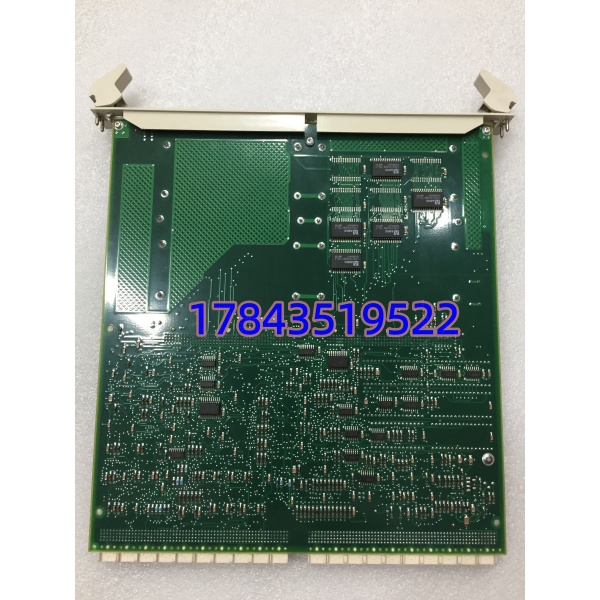

· 型号：3BSE004693R1（CI520V2）
· 品牌：ABB
· 系列：Advant OCS — Advant Controller AC410 / AC450，MB300 Bus Interface Modules
技术参数
- ABB物料号：3BSE004693R1（CI520V2 — Electrical Interface Module for MB300 bus, Version 2）
- 适用系统：ABB Advant Controller 410 / 450（PU511/PU512/PU514 等处理器单元 + 机架），连接 S800 I/O 远程机架 via MB300 serial bus
- 安装位置：Advant CPU 机架最右侧 CEX/EIM 扩展槽 或 S800 I/O 机架左侧 EIM 专用槽位（依工程组态是 CPU-Side EIM 还是 I/O-Side EIM，一对EIM通常需两个——CPU侧+Tail侧各一）
- 总线类型：MB300 — ABB proprietary serial multidrop bus（半双工，RS-485 电气特性，典型 500 kbps～1.5 Mbps 依电缆长度）
- 接口形式：D-Sub 25pin female（MB300 cable connection）或 端子排（依细分版本/年代），配屏蔽双绞 MB300 电缆
- 最大扩展能力：单 链路典型 ≤7 个 S800 I/O 机架（总模块数受扫描时间限制，工程建议 ≤50 S800 模块/段）
- 电气隔离：信号端口与背板间光电/电磁隔离（典型 ≥500V～1kV 工作隔离，高压测试 2.5kV 依 datasheet）
- 状态指示：PWR（电源）、RUN（总线活跃）、ERR（故障/配置错）LED，现场可快速判断链路状态
- 供电方式：通过 Advant CPU 机架背板或 S800 I/O 机架背板取 24 VDC（外部无需单独接线），典型功耗 ≈ 2～4 W
- 组态要求：在 Advant Engineering / Control Builder for Advant 中定义 link 及 EIM 参数，需匹配对端 EIM 设置
- 工作环境：0～+55℃（运行），-25～+70℃（存储），5%～95% RH 无凝露；conformal coating 依批次
- 机械：标准 Advant 模块宽度（单槽），前端带把手及 LED 观察窗，通过背板金手指或专用 EIM 连接器接入
- 认证：CE / cULus（依批次），符合 IEC 61131-2 柜内 IP20 安装要求
- 生命周期：Legacy / Obsolete — 主要流通二手测好件或 NOS 尾仓
产品介绍
某个水泥生料磨系统Advant AC450柜，运行中远程I/O段全红——复位暂时恢复几十分钟再掉。现场实测发现CI520V2上D-Sub 25针插座簧片氧化接触电阻增大，误码率超阈值后链路断开。这块EIM在系统里存在感低却很关键：没有它Advant CPU跟 I/O之间总线无驱动，整段I/O全盲。跟很多人以为的”通信卡”不同，它不做协议转换，纯粹是物理层电气接口+信号隔离驱动，一头插CPU/I/O机架背板一头接屏蔽双绞电缆。
和初代CI520比，CI520V2（3BSE004693R1）EMC性能改善、LED定义更清晰，插槽与背板兼容可直接代换。ABB已EOL该产品线，市场基本是测好拆机件。。只搜”CI520″容易买到初代版或混淆AC800M用CI85x——两者外观尺寸不同但新手易搞混类目。建议每条链路至少备一块冷备EIM，停机找件跨国调货常要数周。
替换与升级建议
✅ 直接替换（完全兼容）
- 3BSE004693R1 CI520V2 ↔ 同物料号不同批次/Rev——物理直接插换，上电后Advant CPU自动识别，不需改组态（EIM本身无需配置地址，链路参数在CPU工程里）。若链路两端都换建议同代V2成对更换。
- ——插槽与电气兼容，V2向上兼容初代应用；少数极早期AC410 FW可能有EIM版本校验提示但一般可忽略，推荐两端同代。
⚠️ 需系统改造（非即插即换）
- ——属整体系统升级，需重新组态I/O映射、换CPU机架及通信模块，不在单板替换范畴。
- ——机械插槽不同（CEX vs EIM槽）、协议不同（Profibus DP vs ），不可互替。
❌ 硬件不兼容
- DSBC172、PPD103B01、AC800M I/O卡——完全无关架构，不可替用。
