描述
产品详情

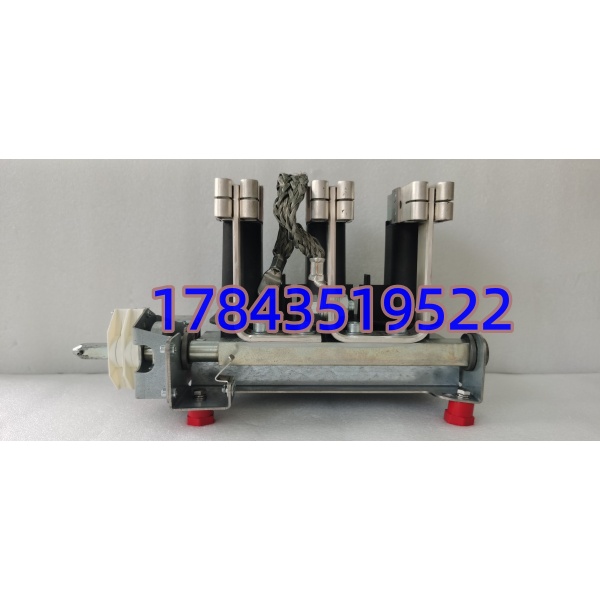

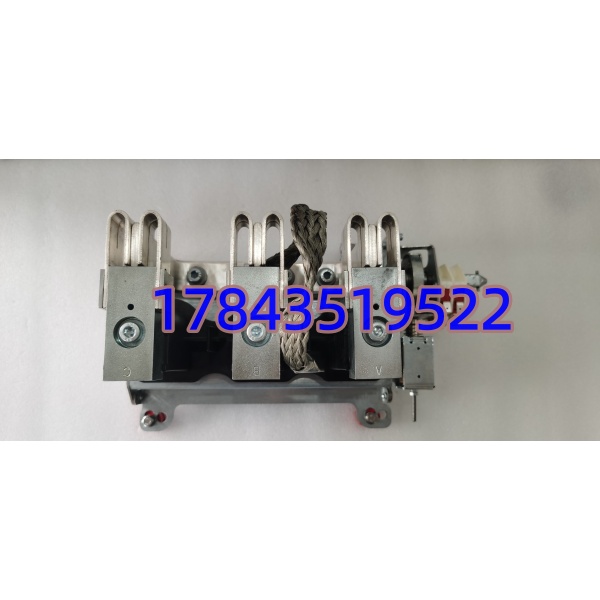

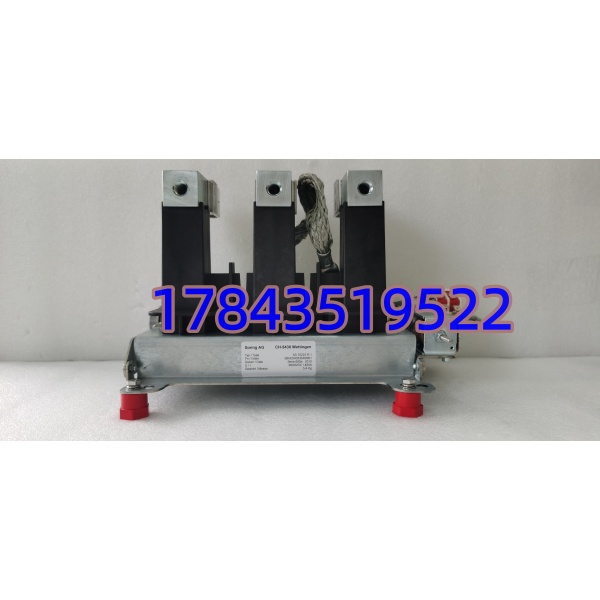

· 型号：3BHE043536R0001（ABB ACS6000 IGCT Gate Drive Unit — GDU-500 platform，市场常指 CDUM-500 / GDU-500 驱动板组件，具体版本依标签 Rev）
· 品牌：ABB（ABB Drives — Medium Voltage Converters, ACS6000 Platform）
· 系列：ABB ACS6000 / ACS5000 — IGCT Gate Drive Unit (GDU-500 Series)
技术参数
| 参数项 | 规格说明 |
|---|---|
| ABB 物料号 | 3BHE043536R0001（Gate Drive Unit for IGCT, GDU-500 type, compatible with ACS6000 power stack） |
| 模块类别 | IGCT 门极驱动单元（Gate Drive & Monitoring Board），安装于功率柜驱动机架（GDU frame / CDUM carrier） |
| 适配功率半导体 | ABB 5SHY 35L4502 / 5SHX 06/08/10 系列 IGCT（4500V/5000V 级），严格来说不支持旧 GTO 门极 |
| 控制输入 | 光纤接收控制脉冲（典型 660nm 红光光纤 LV-TTL 编码），来自 AM801 / RM800 控制机箱 |
| 门极输出 | 峰值门极开通电流 ≈+50 A，关断 ≈-50～-100 A（依 IGCT 数据 sheet），门极电压监测点 TP 可供示波探针 |
| 辅助电源 | 由柜内 Drive Supply Module（如 3BHE023 等）供隔离 ±15 VDC / +5 VDC 经驱动机架背板接入 |
| 监测与保护 | 监测 di/dt、desat、门极电压异常；通过状态光纤或 TTL 电平回报控制机箱；板上 TEST 按钮可单板自检脉冲 |
| 状态指示 | PWR LED（电源正常）、OK / FAULT LED、光纤接收活性指示；部分版本有 Hex 编码 DIP 设驱动地址 |
| 安装方式 | 插入 GDU 驱动机架（CDUM-500 载波）导向槽，金手指对背板配电及反馈总线，前端光纤座露于柜门或挡板 |
| 光纤接口 | 2×ST 或 SMA 905（依 HW Rev）——控制光纤 IN + 状态反馈 OUT（或反向依配置） |
| 工作环境 | 柜内环境 0～+55℃（依 ACS6000 柜空调效果），5%–95% RH 无凝露；存储 -40～+85℃ |
| 认证 | 符合 IEC 61800-5-1 / EN 50178（作为传动组件），UL 认可（依整机认证） |
| 关联模块 | 须配合 IGCT 功率模块、阳极电抗器、Drive Supply Module、RM800C/AM801 控制机箱成套工作 |
| 物理尺寸/重量 | 约 160×100×25 mm（板卡本体），≈0.2 kg；装于驱动机架时整体依机架尺寸 |
产品介绍
在某个热连轧主传动项目里碰到过——ACS6020 报”Gate Drive Fault GDU-1″，就地查驱动板 PWR LED 灭而背板供电正常，互换相邻相 GDU 板故障随板走，确认此 3BHE043536R0001 内部 DC-DC 变换电路老化无输出。换块新 GDU 插回驱动机架、核对光纤对准（听到轻微”咔”吸合）、柜门恢复——系统自检 PASS 约 2 分钟重回 RUN。严格来说它是 IGCT 的”神经末梢”：控制机箱发光纤指令→GDU 放大→IGCT 导通/关断，同时反向监视门极电压/di/dt 回传故障。ACS6000 这类中压传动一台柜子通常 6 或 12 块 GDU，任一块失效整柜锁死不能运行。
从采购决策讲 平台 ABB 仍提供备件但 GDU 特定版本交期偶达 12–20 周，国内存量多 NOS 及经测翻新品。它的 CRO 很残酷——主轧线每小时停机损失六位数起，一块 GDU 几千元级备件换数小时等待绝对值得。我们出库前做三项核验：背板配电引脚通断、光纤接收灵敏度模拟、TEST 按钮触发门极监测逻辑（无 IGCT 负载条件下只测板级脉冲形成）——附简版记录。收到断电拔旧（标记光纤位置！）、插新、复原光纤、上电自检，不停机时间压到最低。建议每套 按 A 类关键备件留至少 1 件冷备（或多相共用 N+1 策略）。
替换与升级建议
✅ 直接替换（同位驱动机架兼容）
- 3BHE043536R0001 不同 HW Rev / 批次 → 完全兼容插入 GDU 驱动机架（CDUM-500 载波），光纤定义、背板引脚、TEST 逻辑一致，无需改参数。注意旧机架螺丝扭矩勿过紧致 PCB 变形。
- 同名 GDU-500 平台其他 ABB 物料号（微差在测试固件版本或标签语言）→ 物理与电气同平台可替，重灌系统不需改——优先核对旧板标签上 3BHE 编码确保电压/IGCT 类型匹配（此编码对应标准 5kV IGCT 驱动）。
⚠️ 需确认 IGCT 代次/柜型
- 早期 初代 GDU（1998–2002 首批）→ 极少数初版机械锁扣微调但电子兼容，购前提供旧板正反面照片+IGCT 型号（如 5SHY35L4502）我们帮核对。
- ACS5000 系列部分功率单元用同 GDU-500 → 硬件兼容但控制光纤协议依 RMIO 配置，通常直插可用（柜型选择已在 DriveWindow 参数确认）。
❌ 硬件不兼容
- ABB ACS800 / ACS880 低压/中压 IGCT 驱动 → 完全不同物理尺寸与光纤定义，不能替。
- 若无 3BHE043536R0001 现货：确认是否整架驱动机架（CDUM carrier + GDU set）有备机可暂挪；或向 ABB 中压服务部询紧急调拨——属关键不停产物料通常可订但交期波动大。
