描述
产品详情

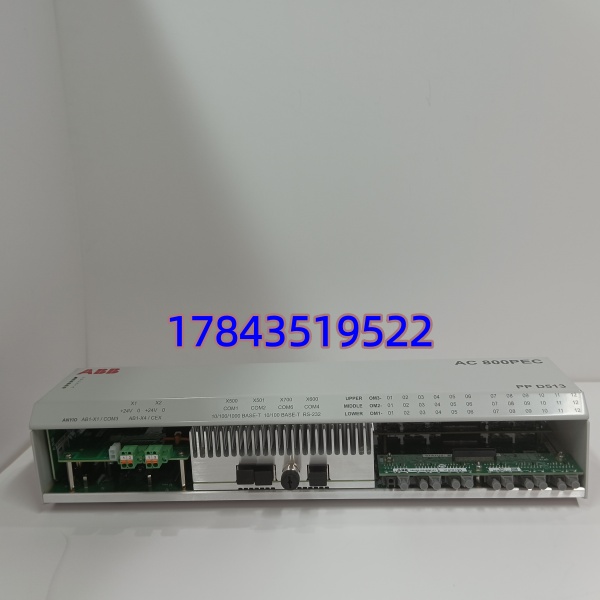

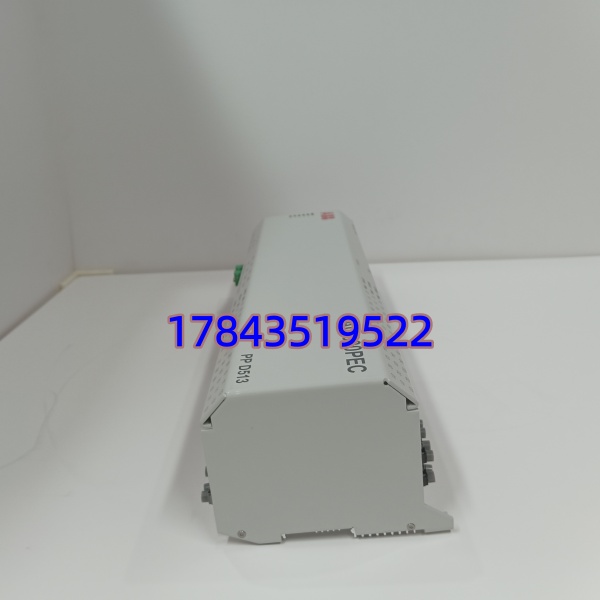

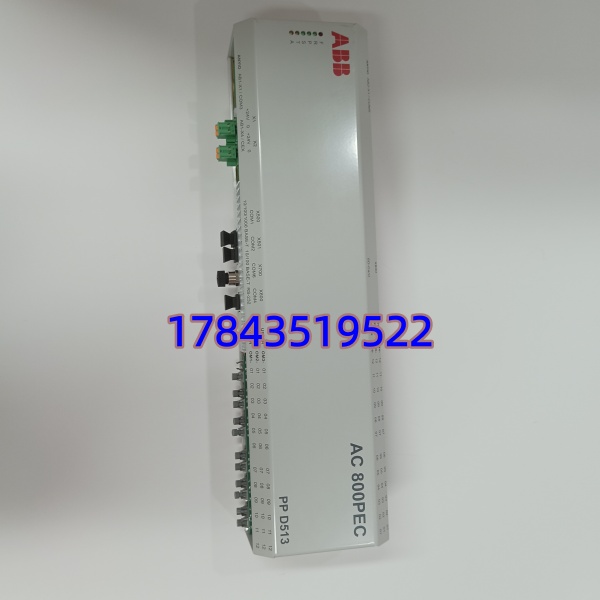

· 型号：PPD513AOC-100440（3BHE039724R0C3D）
· 品牌：ABB
· 系列：AC800PEC（Power Electronics Controller, PEC 5.1）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | ABB PPD513AOC-100440，订货号 3BHE039724R0C3D |
| 产品类别 | AC800PEC 系统主控制器/CPU模块（励磁控制与功率电子应用） |
| 适用系统 | ABB AC800PEC 平台，兼容 Unitrol 5000/6000 励磁系统及 ACS6000 传动 |
| 处理器 | 工业级32位/多核RISC，硬件浮点运算单元，支持高速闭环控制 |
| 内存配置 | 1 GB RAM / 4 GB Flash（程序+数据日志存储） |
| 典型控制周期 | 快速任务 ≤25 μs（高速模拟/数字I/O），慢速任务可配 1~10 ms |
| 编程软件 | ABB Control Builder M for AC800PEC；支持 MATLAB/Simulink + Real-Time Workshop 代码生成 |
| 通信接口—以太网 | 2× 10/100Base-TX，支持 Modbus TCP / 800xA 集成（部分配置支持MRP冗余） |
| 通信接口—串口 | 1× RS-232 + 1× RS-422/485（调试/维护用） |
| I/O扩展—光纤 | 最多 36 个双向光纤 PowerLink 端口连接 S800 高速I/O及PECMI测量模块 |
| AnyIO端口 | 板载 AnyIO 接口供特定应用子板（编码器、PWM扩展等） |
| 供电电压 | 24 V DC（典型 +24V，允许 ±10%，功耗 ≤25 W） |
| 工作温度 | 0℃ ~ +60℃（部分资料标 -25℃起，建议以原厂手册为准） |
| 隔离/EMC | 背板总线光电隔离，符合 EN 61000-6-2/4 EMC 标准，强抗共模干扰设计 |
| 安装方式 | AC800PEC 专用机架插槽，通过后面板连接器与背板通信（严格来说不属于DIN导轨独立模块，需配机架） |
| 认证 | CE、cULus、DNV/GL等视出厂批次（船用/核电需单独确认证书） |
| 物理尺寸/重量 | 约 100×160×60 mm / ≈0.35–0.45 kg（金属屏蔽外壳） |
产品介绍
某个电厂励磁改造项目里遇到过旧PPD512跑复杂PID+电力系统稳定器(PSS)时扫描周期不够导致高频震荡——PPD513AOC-100440就是冲这个痛点来的：它把AC800PEC的闭环控制周期压到25μs级，配合光纤PowerLink彻底隔离变流柜侧的晶闸管开关噪声，适合发电机励磁AVR、高压直流输电HVDC阀控、大型轧机主传动这些对实时性和抗干扰双重较真的场合。
采购决策上它有三点值得留意：一是和Unitrol励磁柜背板直接兼容，老系统升级通常只需换卡重下载程序不需改柜内接线；二是支持MATLAB/Simulink自动代码生成，研发部门做先进控制算法（如模型预测励磁）比传统梯形图方便太多；三是它不是普通PLC的CPU也不是S800 I/O卡——买前务必确认贵司机架是平台而非AC800M/AC800F，两者插槽和背板定义完全不同，插错会烧。
替换与升级建议
✅ 直接替换
- PPD513A0C-100440（其他3BHE后缀仅代表不同生产批次/固件出厂版本）：同硬件平台同AOC-100440配置代号可直接互换，插上后下载原工程文件即可运行。建议替换前导出并备份Control Builder M工程（*.apj），新卡固件版本若高于原系统需同步升CodeSys内核库。
- 早期 PPD513Axx-100440 同类AOC版：只要后缀”-100440″一致且为 PEC5.1，通常可原位替换，注意核对机架上是否有对应插槽类型（Main Slot）。
⚠️ 软件兼容（需改配置/验证固件）
- PPD513A23-111615（3BHE039724R2365）：同为PPD513系列但AOC后缀不同代表I/O或固件特性差异，硬件可插入同槽但需重新校验应用工程是否引用了特定AOC资源，改动工作量视应用复杂度0.5~2人天，无额外硬件成本（需确认励磁算法库兼容）。
- PPD539A102（3BHE039770R0102）：新一代更强性能，物理安装可能需评估机架版本，且Control Builder M工程需重新编译适配——仅建议在整机系统升级时考虑。
❌ 硬件不兼容
- PPD512 / PPD512A10：旧代平台，背板引脚与不通用，不可互插，买错需退换。
- AC800M CPU（PM851/861等）/ S800 I/O卡：体系架构不同，物理上无法插入机架。
若无全新库存，二手拆机件市场流通较多但必须索要通电测试报告+序列号截图；核电/涉网励磁改造项目通常要求原厂COC证书，下单前请确认贵司QA规范。
常见问题解答 (FAQ)
Q1：这玩意能直接换我柜子里现在的PPD512吗？还是要改程序？
不能直接换。PPD512是上一代平台，背板定义和机架不兼容——如果您现在用的是Unitrol 5000系列且机架上标插槽，那原配应该是PPD513系列；确认现有机架铭牌上有”PEC”字样再订此型号，否则需整套机架升级。
Q2：模块支持热插拔吗？励磁系统运行中能换吗？
不建议带电插拔。PPD513AOC是主控CPU且带以太网/光纤通信，运行中拔插可能导致励磁控制短暂中断引发机组跳闸。正确流程：申请停机→断24V控制电源→拔旧卡→插新卡→上电→下载/校验工程→静态测试OK后再投运。
Q3：编程软件用什么版本？我只有Control Builder for AC800M行不行？
必须用 （版本通常要求 ≥5.x，具体看您工程文件属性），普通AC800M版的CBM不识别PEC硬件。支持MATLAB/Simulink Real-Time Workshop生成C代码嵌入——如果贵司没装PEC版软件，替换时需联系原系统集成商协助下载。
Q4：AOC-100440和A0C-100440啥区别？我图纸上写的是A0C能买这个吗？
“AOC”与”A0C”在手写或老资料中常被混用，关键看完整后缀”-100440″。若您原模块实物铭牌印的是 PPD513 A0C-100440 或 AOC-100440 且3BHE号前8位相同（3BHE0397），通常可互换——但最终以实物照片核对为准，拿不准把模块正反面拍照发客服比对。
