产品详情

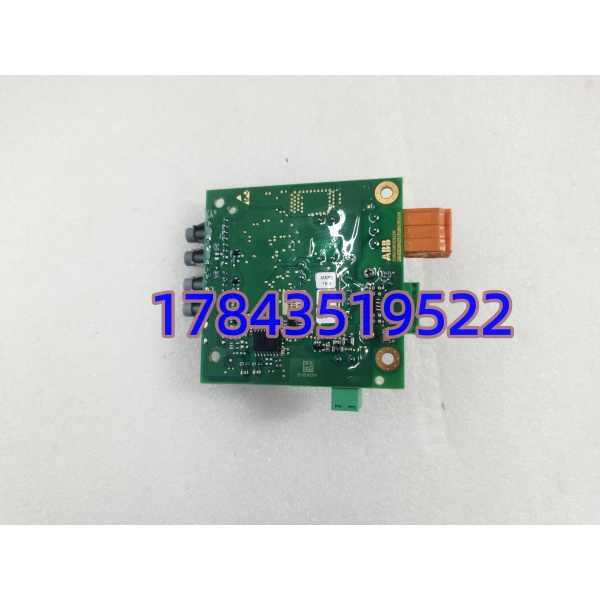

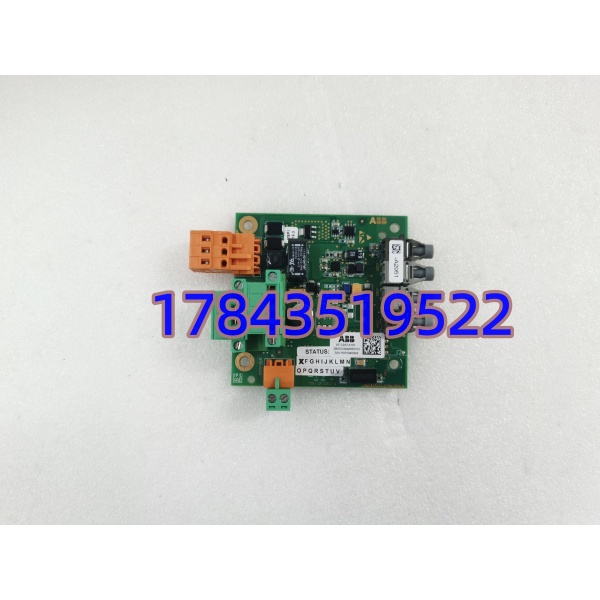

· 型号：3BHE039426R0101（ABB Hardware BoM — MV Drive / HVDC Control Board / Interface Card）
· 品牌：ABB Ltd.（Large Drives / Grid Integration — ACS6000 & HVDC/SVC Products）
· 系列：ABB ACS 6000 MV Drive / HVDC Light / SVC — 3BHE Control or Gate Drive Interface Board Family
技术参数
| 项目 | 规格说明（综合 ABB ACS6000 / HVDC Control Board Legacy 典型值，以实物铭牌 & 应用上下文为准） |
|---|---|
| 完整物料号 | 3BHE039426R0101（部分系统尾零省略变体 R101 / R0101 等价 SAP） |
| 产品归类 | ABB 中压传动/HVDC 控制板 — 通常为 GDI (Gate Drive Interface) 板变体、直流电容电压平衡接口或控制 rack 内处理器通信板，依装在 ACS6000 功率单元控制侧或 HVDC 控制 cubicle 位置判定 |
| 安装形式 | 插入功率单元控制槽 / 控制 rack DIN 导槽或螺柱固定，通过多芯扁平缆或光纤与主控(CDx2/CDx5)互联 |
| 供电方式 | 背板取 ±15 VDC / 5 VDC 或独立 24 VDC（依板型），典型功耗 <12W |
| 信号接口 | 光纤 TX/RX（IGCT/IGBT 脉冲前向/故障反馈）、差分电压/电流采样输入、数字 I/O 排针（与 CDx2 通信） |
| LED 指示 | PWR / RUN / FAULT / GD ACT（依具体板型具备若干），用于现场快速判据 |
| 固ware / PROM | 含板上 EEPROM/Flash 存有板 ID 与校准系数——换板后需在 DriveWindow / PSCM 做 “Board Exchange / Relearn” |
| 兼容主机 | ACS6000 (ACS6000-AM12/AM20 主控 + 功率单元)、HVDC Light / SVC 控制系特定 slot（依柜型图纸） |
| 配套件 | 需匹配原装扁平缆/光纤（GDI—AGDR 光纤）、固定螺柱绝缘垫片、静电腕带拆装要求 |
| 测试要求 | 上电自检通过、光纤链路握手（或脉冲仿真无功率负载）、ID PROM 可读、LED 状态符合手册描述 |
| 工作环境 | 0～＋55℃（柜内），5～95% RH 非凝露；存储 -40～＋85℃ |
| 认证 | CE / UL（依批次），符合 IEC 61800-5-1 / IEC 61010 |
| 生命周期 | Legacy / EOL — 原厂多区已停产出清，新中压平台用不同控制 arch 不互通 |
| ⚠️ 关键提示 | 3BHE 同外观不同编号功能不同！必须提供：①装置型号(ACS6000-…/HVDC Node)＋功率段 ②现装板正反面铭牌照 ③所在槽位说明(功率单元?控制 rack?) |
产品介绍
某个大型水泵站 中压变频去年秋检做光纤链路测试时报 “GD ERROR — BOARD NOT FOUND”，查是 3BHE…… 族 GDI 接口板 ID PROM 因长期断电老化读失败——DriveWindow 认不到板直接闭锁脉冲不放行。（严格来说换此类板后须在 DriveWindow / PSCM 选 “Replace Board → Read ID → Download Parameters → Relearn Gate Timing（如需）”，部分版本要求主控 FW 匹配——老 CDx2 早期 FW 对某些后期 HW Rev 板需小版本升级，装前核对 Release Note。）这板不像 S800 I/O 模块可随意插拔试——同尺寸 3BHE 不同末四位可能是 GDI、采样板或控制处理器接口，外观接近但光纤口定义/ PROM 内容不同，插错直接报 HW LIMIT 或 GD FAULT 封锁。中压变频停机损失通常每小时数万起，这件值得按在线 N 备 ≥1。
从采购看：ABB 已将 早期控制板标 EOL/Limited，新件靠 NOS 渠道或认证测好拆机。我们出仓要求：①3BHE039426R0101 完全匹配 ②提供装置型号确认适用性 ③上电自检＋光纤/排线握手测试（或与已知好主控对插验证 ID 可读）④附测试记录。中压柜建议按在线同型号板 N 备 ≥1——尤无冗余功率单元架构。
替换与升级建议
✅ 直接替换（同 3BHE 号 + 同装置型号/_FW 兼容）
3BHE039426R0101 → 3BHE039426R0101（含尾零变体）：断主电等待 DC Link 放电 ≥15min，戴防静电腕带拔旧插新，恢复接线，上电 DriveWindow / PSCM 做 Board Recognition 与 Param. Download/Relearn。工作量 ≈30 分钟＋脉冲校验（轻载点动确认）。
⚠️ 注意：不可仅凭外观用其他 3BHE……Rxxxx 替
- 其他 3BHE 编号可能是 GDI / 采样 / 控制处理器接口外观相似但 Firmware ID / 光纤口定义 / PROM 内容不同 → 装上报 GD ERROR / HW LIMIT / ID ERROR。必须按原完整 3BHE 号采购＋核对适用装置型号/功率单元版本。
- ACS5000/ 新代控制 arch (CDx5 系) 部分旧板不向前兼容——老柜不能盲目混插新 Rev 除非 ABB FAE 书面确认。
❌ 硬件不兼容
Siemens / Rockwell 中压驱动控制板完全不互通；S800 I/O 模块、RX3i CPU 等不可插入。
