产品详情

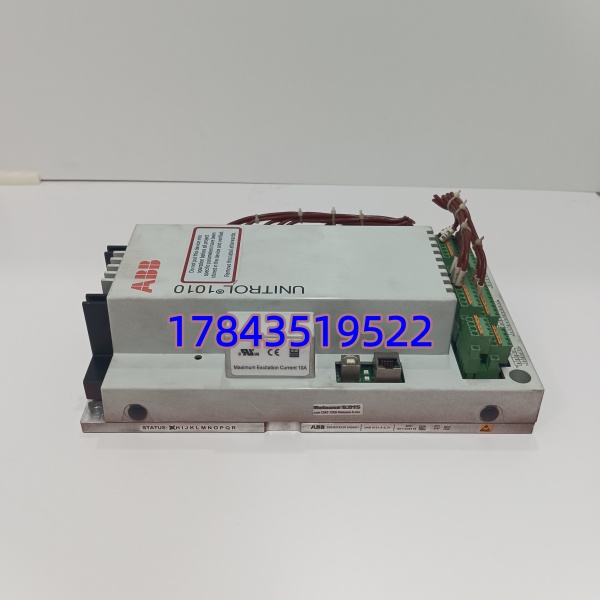

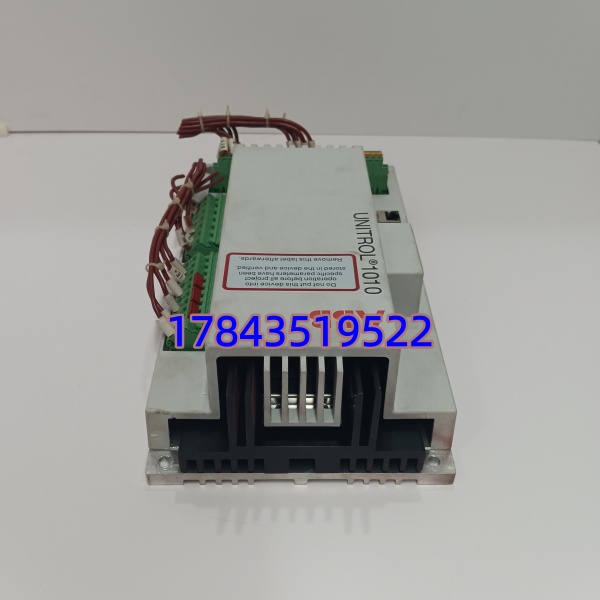

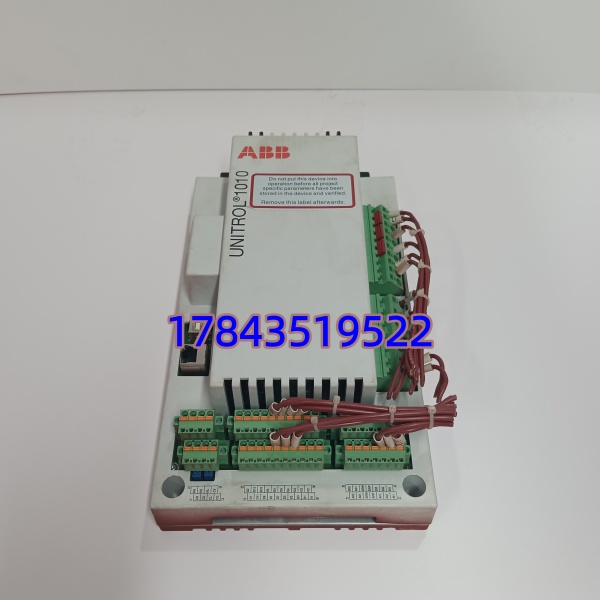

· 型号：3BHE035301R0001
· 品牌：ABB
· 系列：UNITROL 1000 Series — UNIROL 1010 数字励磁调节单元
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 订货号 | 3BHE035301R0001（UNIROL 1010 控制单元） |
| 产品定位 | 数字式自动电压调节器(AVR) / 励磁控制主单元，用于同步发电机励磁系统 |
| 适用系统 | UNITROL 1000 系列励磁屏（与之配套的功率柜/灭磁柜配合使用） |
| 控制算法 | 自动电压调节 AVR(PID) + 励磁电流调节 FCR + 电力系统稳定器 PSS2A |
| 采样输入 | 机端 PT 100–120V AC / 励磁 CT 1–5A AC（具体变比按工程整定） |
| 触发输出 | 可控硅 6 脉冲触发信号（光纤或脉冲变压器接口，取决于配套功率单元） |
| 辅助工作电源 | 三相 AC 220–480V，50/60Hz（取自厂用 UPS 或励磁变副边） |
| 通讯接口 | RS-485（Modbus RTU），部分版本带 Ethernet 扩展槽——请以实物面板标识为准 |
| 人机交互 | 前面板 LCD + 按键，或经 ABB PC 调试软件（Commissioning Tool）连接配置 |
| 运行环境 | -10～+55℃ 工作温度，5–95% RH 非凝露；存储 -25～+70℃ |
| 防护/安装 | 通常装入 IP41/IP54 励磁屏内，导轨或屏内托架固定，参照 ABB Drawing No. 1SAMxxxxxx |
| 符合标准 | IEC 60255 / IEC 61850（部分型号），CE 标记，IEEE 421.5 AVR 模型兼容 |
| 固件/软件 | 需匹配 UNITROL 1000 Commissioning Software v2.x–v4.x；参数文件(.upf)与机型绑定 |
| 备注 | 本件为控制核心单元，不包含功率桥、灭磁开关、PT/CT 柜及外部端子排 |
产品介绍
电厂励磁改造项目里最折腾人的不是换硬件，是旧机参数导不进去新板子——UNIROL 1010 恰恰在这点上省事：它用 ABB 标准 .upf 参数文件备份，换新单元后灌入原工程参数基本半小时搞定，不用重新整定 PID（当然建议上电后做一次阶跃响应校验）。在某 50MW 汽轮发电机组改造中实测，替换老式模拟式 AVR 后电压调节精度从 ±1.5% 提到 ±0.2% FS，机组进相运行时 PSS 抑制低频振荡效果也明显改善。
采购层面要盯紧两点：一是这型号 ABB 部分地区已转”Phase-out”，全新原包难求，市面多为库存新或经过 ABB 授权服务中心测试的拆机件——务必索要最近一次校准/测试报告；二是单价含不含配套调试线缆和软件狗，差价能到 30%，别只看裸板报价。它不适合单独当”通用 PID 控制器”买来DIY，没配功率单元和 CT/PT 回路它就是块跑固化的板子。
替换与升级建议
✅ 直接替换
- 同型号 3BHE035301R0001（UNIROL 1010）：硬件完全等同。换上新板 → 用 Commissioning Tool 写入原 .upf 参数文件 → 核对 I/O 映射 → 试运行。工作量≈30–60 min（含参数灌入与简单阶跃测试）。注意 EEPROM 电池后备旧参数无法跨板读取，必须提前备份。
⚠️ 软件兼容（需改配置/可能升级功率柜接口）
- UNITROL 1020 / 1030 系列 CPU 单元：较新型号，软件平台同源但机框尺寸、背板连接器可能不同。若励磁屏是原厂 UNITROL 1000 标准屏可咨询 ABB 服务部门做升级包评估——通常需同步更换前面板、重接线及更新参数模板，属中等级改造，成本较高。
- UNIROL 1010 不同硬件版本（R000x 后缀差异）：多数可互换，但个别极早期 v1.x 固件参数结构与新 v3.x 不完全向下兼容，需用软件做参数迁移（工具内有 Migrate 向导），偶尔需微调限幅值。
❌ 硬件不兼容
- UNITROL 5000 / 6000 系列（Digitax / Advant 控制器）：完全不同的控制架构与 I/O 背板，物理及软件均不兼容。
- 第三方 AVR（如 Basler DECS-200、GE EX2100 单板）：接口定义、触发方式、CT/PT 接入完全不同，不可直接替换。
无直接”平替”第三方型号。若原机组是 ABB UNITROL 1000 屏，建议优先找同型号库存或联系 ABB 当地服务询价升级包。
常见问题解答 (FAQ)
Q1：这玩意单独买回来能直接当发电机 AVR 用吗？
不行——它是 UNITROL 1000 励磁系统的控制核心，必须配套 ABB 指定的晶闸管功率柜、灭磁单元、PT/CT 采样回路及直流操作电源一起用。单独一块板子没功率触发回路带不动励磁绕组。
Q2：我原来机组是老模拟 UNITROL，换这个 1010 要改多少东西？
若原屏是 UNITROL 1000 模拟版升级过来，通常需换测量 CT/PT 回路接线（按新端子图）、加装通讯线，功率柜一般可保留。整体属屏柜改造工程，建议 ABB 或授权服务商现场勘察，别自己盲换。
Q3：买拆机测试件安全吗？程序会不会被锁？
只要卖家提供 ABB 授权服务中心的老化测试报告和参数清除证明就 OK。上电后用 Commissioning Tool 连一下看能否 Read 参数（应为空或默认），再写入你的 .upf 文件。若原机带密码保护且没备份参数，恢复较麻烦——所以换下的旧板第一时间做参数上传备份。
Q4：交期和质保一般怎样？
全新原包视区域库存 2–6 周（部分已订制生产/EOL 需询价），库存新/测好拆机通常 1–5 工作日发货。正规渠道应给 12 个月运行质保（拆机件最少 6 个月带测试报告保退换）。下单注明”需附测试报告+清除旧参数”。
