产品详情

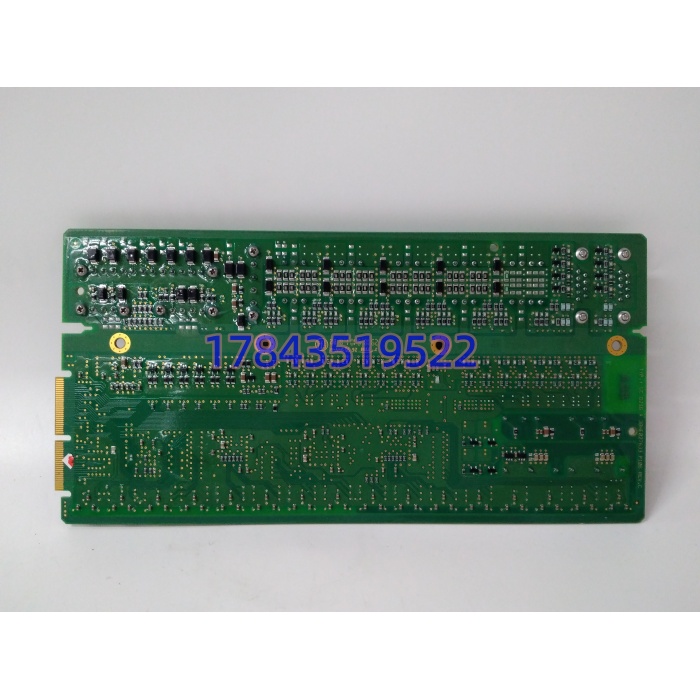

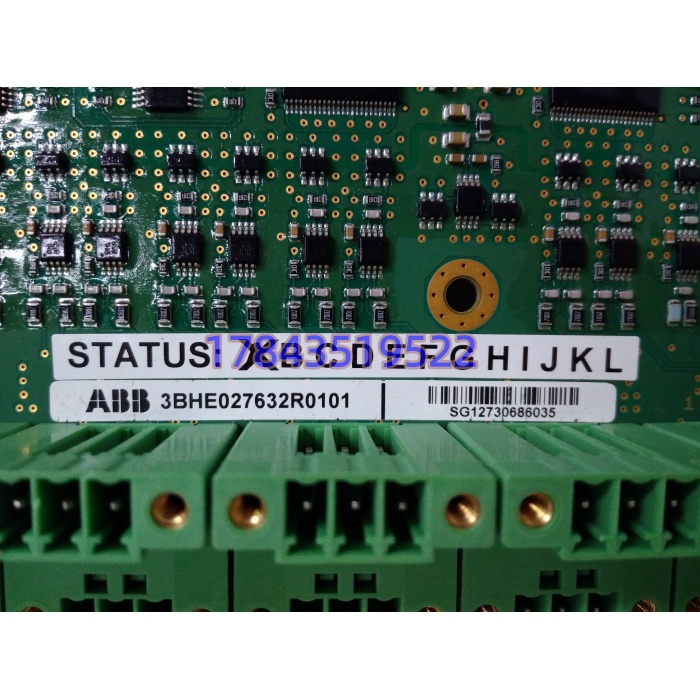

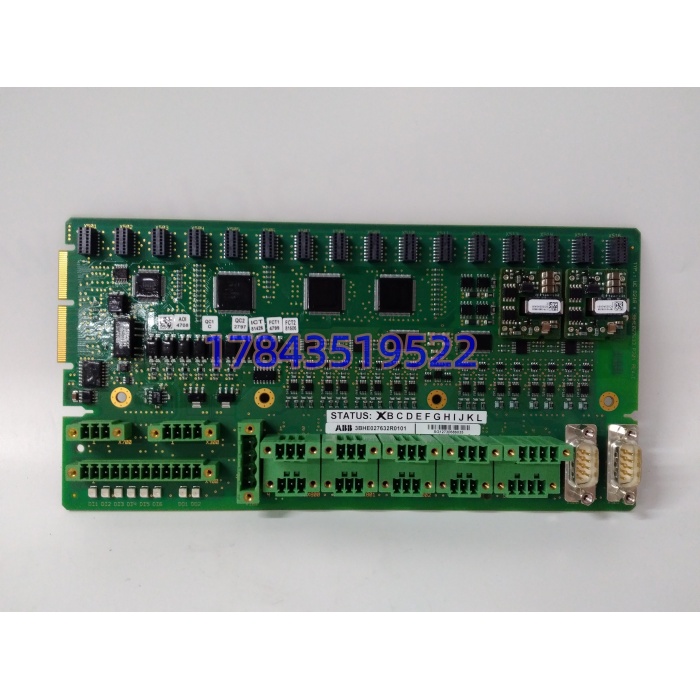

· 型号：3BHE027632R0101（UC D216 A）
· 品牌：ABB
· 系列：UNITROL 5000 / 6000
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | UC D216 A，订货号 3BHE027632R0101 |
| 产品类型 | 励磁/传动控制主板（Trigger/Control Board） |
| 所属系统 | ABB UNITROL 5000/6000 静止励磁、ACS6000 中压传动 GCU 机架 |
| 核心用途 | 晶闸管触发角解码 → 光纤脉冲分配 → 桥臂均衡 → 快熔/缺脉冲诊断 |
| 处理器 | 板载 FPGA + 触发专用 ASIC（非通用 32 位 DSP，渠道标”DSP 运动控制”属错配） |
| 触发输出 | 6/12 路光纤触发脉冲（对应 6 脉/12 脉整流桥），脉宽可调，光纤隔离 |
| 采样/反馈 | 桥臂电流检测、快熔状态、散热器温度（经背板送入） |
| 通信 | 与励磁调节器（AVR/COB）经背板并行总线交互，无对外以太网/Profibus 口 |
| 供电 | GCU 机架背板 18–32 VDC（典型 24 VDC），无独立端子；渠道标”双冗余 18–32 V”实为背板冗余供电 |
| 机械 | 6U Eurocard 约 233×160×20 mm，约 0.6 kg |
| 安装 | GCU 控制机架专用槽位，支持按规程热插拔（严格来说需 AVR 切手动后操作） |
| 诊断 | 板上 LED（Run/Err/Fault）+ AVR 诊断界面状态字 |
| 工作温度 | -5~+55 ℃（励磁柜内典型），渠道标 -25~+70 多为混淆 ACS6000 其他板卡 |
| 隔离 | 触发光纤与低压控制侧 4 kV 以上隔离，满足励磁高压隔离要求 |
| 生命周期 | UNITROL 5000 原厂 2020 年前后转入 Legacy，3BHE027632R0101 渠道普遍标”停产/库存备件”，无单独 EOL 公告 |
| 替代路径 | 新项目 UNITROL 6000 用 UC D240 等新板；存量系统无 pin-to-pin 替代件 |
产品介绍
从维护者视角切：励磁柜里最让人头皮发麻的不是可控硅炸了（那动静大到全厂听得见），而是 UC D216 A 这种板子”半死不活”——触发脉冲时序微漂，6 个桥臂导通角不对称，转子电流纹波慢慢爬升，发电机无功波动，AVR 偶尔报”Bridge Imbalance”，运行工切手动励磁，等停机窗口才敢动。在某个 300 MW 机组大修后并网试验里碰过：UC D216 A 板载晶振年漂，触发脉冲间隔从 60° 漂到 59.2°/60.8°，三相桥臂电流差从 2% 爬到 8%，AVR 反复切手动，并网推迟 4 小时。
它严格来说只在同代 UNITROL 5000/6000 硬件版本内兼容：早期 UC D216 A 和后期的 UC B/C 在触发脉冲时序参数、光纤接口定义上有细微差别，跨版本插上 AVR 可能报”Board ID Mismatch”或触发角校准失败。供应链上 ABB 原厂 UNITROL 5000 已 Legacy，3BHE027632R0101 2026 年渠道价 2200~8800 元浮动（拆机 2200~4500、翻新 4500~6500、New Surplus 虚高 8000+），欧洲二手商偶有原厂余料。存量励磁站留 1 块原厂可溯的做 A 类冷备，比停一次发电机重做励磁整定划算 40 倍——触发板不参与 SIL 但转子电流失控一次就是电网考核+设备损坏双杀。
应用场景与库存策略
UC A 挂掉的表现分两种：硬故障直接 AVR 报”Gate Pulse Fail”切手动；软故障是触发角微漂→桥臂不均衡→转子电流纹波↑→无功波动→AVR 频繁切手动。后者最难查，因为板子 LED 还绿着。
- 火电 300 MW+ 机组 UNITROL 5000 励磁：每套励磁柜备 1 块冷备，原厂 New Surplus 或授权翻新，库龄 ≤6 年，每年上电挂 GCU 机架做触发脉冲时序校准测试。
- 水电/抽水蓄能 UNITROL 6000（多桥并联）：UC A 每桥臂一块，非它不可（AVR 主调节器不直接驱光纤脉冲），A 类备件，安全库存 1 块/每 2 在线机架。
- 燃气轮机发电机励磁（ACS6000 传动共用 GCU 架构）：建议供应商 VMI 代管，再订货点 = 在线机组数×0.5 向上取整（并网窗口贵）。
- 可容忍 8h 停机的小水电：自身零库存但合同锁 72h 发货违约条款，区域兄弟厂互备。
- 院校电力系统仿真台：别囤整块，留 1 块样片讲励磁触发拓扑即可。
真实案例：2022 年西南某 2×300 MW 机组大修后并网，UNITROL 5000 的 UC A（2007 年芬兰产）板载晶振年漂，触发脉冲间隔不对称，6 脉桥臂电流差从 2% 爬到 9%，AVR 每 15 分钟切一次手动励磁，并网试验推迟 4 小时。库存系统”UC A”有 1 块，到货是 UC B（后期版本，触发时序参数不同），插上 AVR 报”Board Configuration Mismatch”，触发角校准失败。从瑞士二手商调原厂 2016 年 New Surplus 批次 3BHE027632R0101，空运 6 天，停机 7 天（含励磁系统重新整定），按并网延误+电网考核折机会成本约 52 万。之后 ERP 主编码锁”3BHE027632R0101 UC A”全称，UC B/C 单列禁互代，备件属性强制填硬件版本号与出厂年。
