ABB 3BHE022294R0101 兼容GFD233A103 | [固件升级]

描述

产品详情

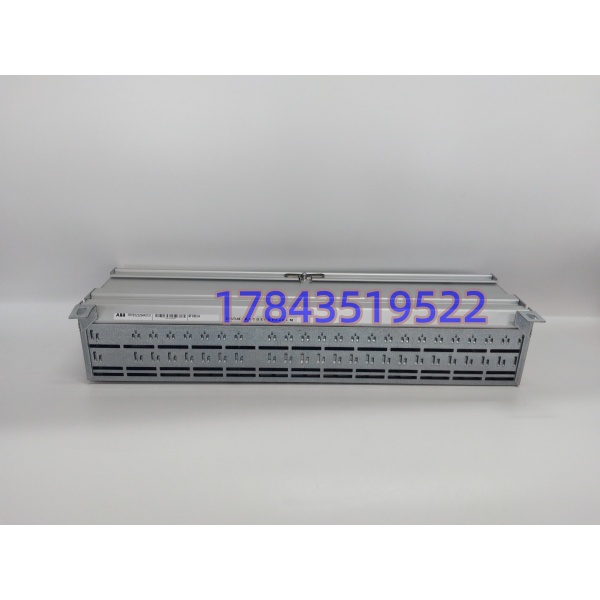

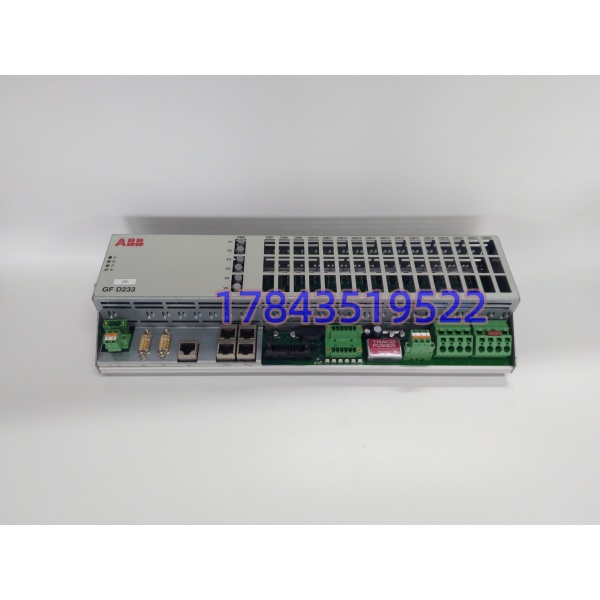

· 型号：3BHE022294R0101（关联3BHE020356R0101 GFD233A103等变型）

· 品牌：ABB

· 系列：UNITROL 6000 / AC 800PEC PBA

技术参数

• 产品标识：GFD233A（功能型号），3BHE022294R0101（主订单号），3BHE020356R0101（固件/变型号如GFD233A103）
• 适用系统：ABB UNITROL 6000励磁系统、AC 800PEC电力电子控制器、Symphony Plus DCS（PBA机架）
• 通讯协议：Profibus DP V0/V1（主/从可配，依GSD文件）、部分变型支持Modbus TCP或FOC光纤

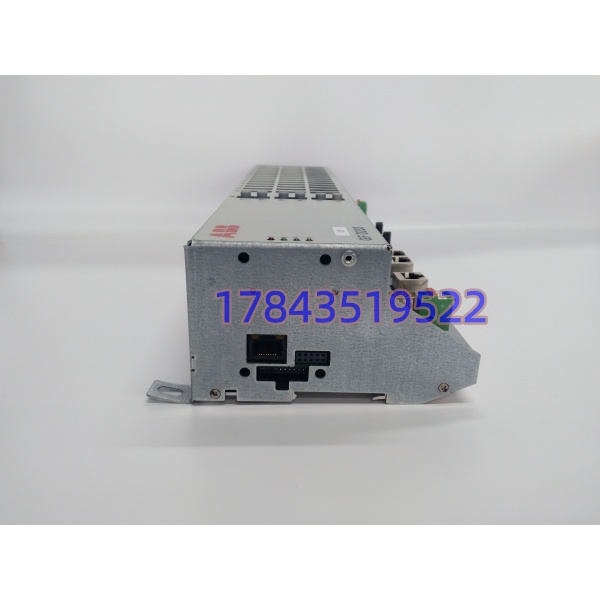

• 物理接口：1×9-pin D-sub RS-485（隔离）、可选10/100M RJ45或双ST/SC光纤端口
• 波特率范围：9.6 kbps ～ 12 Mbps（Profibus DP典型）
• 背板总线：S100 High-speed Bus（与UNS2880B-P等主控交换诊断及过程数据）
• 站地址设置：硬件DIP开关或软件配置（0～126）
• 供电电压：背板5V DC ±5%（典型功耗<3W），非24V外供（注意别接错电源口）
• 隔离耐压：总线侧↔背板≥1.5 kV DC（典型），通道隔离视具体AI/AO扩展版而定
• 状态指示：PWR、RUN、ERR、BF（总线故障）、SF（系统故障）前板LED
• 安装方式：3U插卡式，垂直插入PBA机架指定通信槽位（邻主控与ADCVI卡）
• 工作环境：-25°C ～ +70°C，5%～95% RH非冷凝，IP20柜内安装
• 合规认证：CE、IEC 61000-4 EMC、Profibus International认证（依具体版本）

产品介绍

在某个电厂励磁改造项目里碰到过老通讯卡丢包导致AVC遥调失效的坑，换这块GFD233A（3BHE022294R0101）后才把12Mbps的Profibus DP链路稳下来。它不是普通的串口转换盒，而是插在UNITROL 6000的PBA机架里、直接跟UNS2880控制母板走S100背板高速对谈的协议引擎。现场实测发现，在柜内60°C长期跑且变频器密集的工况下，它的隔离接口（≥1.5kV DC）比第三方网关少出不少共模干扰引发的BF闪断。严格来说，它只在固件与GSD文件匹配（如v3.2以上配置工具）时才完整支持DP-V1的非周期数据读写，老版本只跑V0基本循环，买前一定核对旧卡丝印尾缀。

商业层面看，这玩意属于A类关键慢动件——失联不会直接跳机（通常保留就地手动励磁），但失去远方监控与AVC自动调节属于重大运行偏差，调度那边很难交代。原厂供货周期常拉到10-16周，市面流通多以欧洲调拨库存或测好拆机件为主。相比盲目上第三方协议转换器（要改柜内布线、增24V电源、做隔离盒），直接换原系GFD233A虽然单价高，但省掉停机改线风险和验收扯皮，全生命周期反而划算。不适合拿它当通用RS-485转TCP网关裸用，脱离PBA背板它很多诊断寄存器读不到，也别指望它在非ABB系统里即插即用。

替换与升级建议

• ✅ 直接替换：GFD233A 3BHE022294R0103、GFD233A103 3BHE020356R0101。同属PBA机架通讯卡，背板引脚与S100总线定义一致，热插拔更换后重载GSD配置即可，工作量约10-15分钟，无额外硬件成本（固件兼容前提下）。
• ⚠️ 软件兼容（需改配置）：早期GFD212A或旧版GFD233不带RJ45/光纤变型。硬件能插但接口资源不同（如只有RS-485无光纤），需在Control IT / CBF里重导GSD、改站址及拓扑描述，工作量半天，可能涉及上位机画面链接重绑。
• ❌ 硬件不兼容：AC 800F的GFD233A外挂通信卡（插槽定义不同）、非PBA架构的S800 I/O通讯模块。物理连接器与背板协议完全两路，硬插大概率烧毁总线驱动芯片，目前UNITROL老柜无直接跨架构替代品，只能依赖PBA系库存或走原厂退役迁移方案。

常见问题解答 (FAQ)

• 这玩意能直接换我柜子里坏的旧卡吗？

  先看旧卡完整丝印。如果是GFD233Axx或3BHE020356R0101这类同系变型，断电拔插换上重载配置就行；但如果是GFD212A或AC800F用的外挂版，插上去连自检都过不去，千万别硬来。

• 坏了怎么办，质保怎么算？

  原厂这块已拉长周期或归入LTS，市面多为欧洲库存/严测拆机。正规渠道一般给12个月功能质保，到手先测RS-485口隔离与LED自检。建议关键机组留1块热备，别等AVC脱调了再到处找。

• 交期多久，能不能急单空运？

  国内有库存通常1-3天发（顺丰保价），海外调拨走空运大概2-4周（清关看报关品名）。急单让供应商拍实物编码、GSD版本截图和通电LED视频，光发型号容易发错固件尾缀。

• 它支持Profibus DP-V1和光纤冗余吗？

  部分变型（带光纤端口的GFD233A）支持FOC冗余环网切换<50ms；DP-V1严格来说只在固件v3.2以上和对应GSD文件里开启，老固件锁在V0。不确定你的系统就以原厂手册为准，联系ABB技术支持查序列号最稳。

• 供电是24V还是5V，接错会烧吗？

  这块是背板5V DC ±5%取电（功耗<3W），不是外供24V端子。如果自制测试台强行灌24V到通讯口或误插电源背板，隔离芯片必烧，现场换卡前顺手量一下机架背板电压再下手。
