描述
产品详情

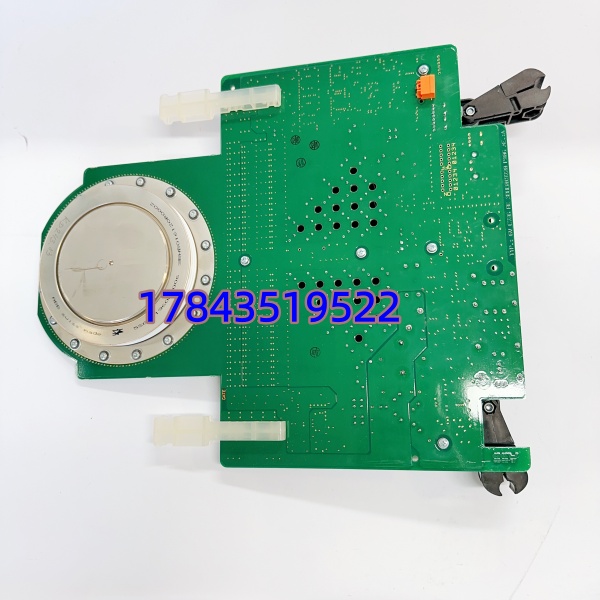

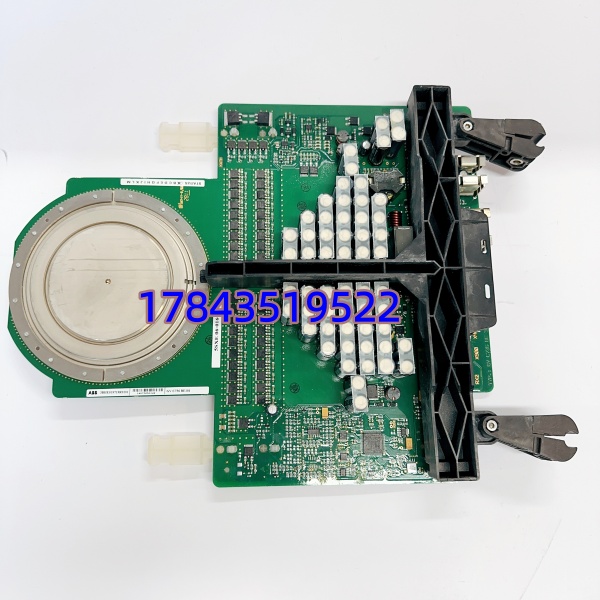

· 型号：GVC736BE101（完整物料号 3BHE019719R0101）
· 品牌：ABB
· 系列：GVC736 Gate Valve / Control Unit for ACS6000 / PCS8000 / UNITROL 6000 IGCT 系统
规格参数
- 模块定位：IGCT Gate Control Unit / Valve Electronics Board（门极驱动控制板）
- 适用系统：ABB ACS 6000 / ACS 6080 中压传动、PCS8000 HVDC、SVC Light（IGCT 型）、UNITROL 6000 励磁功率桥（依固件）
- 配对功率器件：ABB 5SHY3545L / 5SHY5055L 系列 IGCT 压装模块（须核对门极参数匹配）
- 上游接口：高速光纤 RX（接收 PWM/Block 指令）+ TX（回传状态/故障字），通常经 UUD148AE 或 PCU 转发
- 下游驱动：隔离推挽门极输出，典型开通 +15V / 关断 -15V（或 -8V 依 IGCT 规格），峰值门极电流可达数十安级
- 供电电压：由阀基隔离辅助电源提供 ±15 VDC（允许 ±14~±16V），典型功耗 ≤15W
- 保护功能：IGCT 去饱和检测（DESAT）、驱动电源欠压锁定（UVLO）、板温监测、门极开路监测→脉冲封锁+光纤故障回传
- 电气隔离：控制侧↔功率侧 光纤 + 光耦隔离，耐压 ≥2500 VDC（典型测试 6kV AC 1min 依 IGCT 阀基要求）
- 板载调节：死区时间、最小导通角微调多圈电位器（换板须记录旧卡刻度复现）
- LED 指示：RUN / ERR / Fiber Link / Fault（依 Rev）
- 安装方式：插入 IGCT 阀基架/门极单元机箱专用槽位，多芯插头+螺钉锁紧
- 工作温度：0~+60℃（柜内安装，阀厅依设计），贮存 -40~+85℃
- 相对湿度：5%~95% RH 不结露
- 防护等级：IP20（柜内/阀基架安装）
- 配置工具：ABB Drive Composer / UNITROL Service Tool（通过 PDD405→CCI 间接访问，换板需读旧配置写入）
- 兼容控制板：UUD148AE01 / UUD148AE02 Converter Control Processor、PDD405A101 等
产品介绍
GVC736BE101 是 ABB 大功率 IGCT 传动/变流系统里的”门卫”——夹在上位控制处理器（UUD148/PCU）和 IGCT 功率模块之间。它收光纤 PWM、放大成 IGCT 门极充放电脉冲、持续盯着去饱和电压和驱动电源，稍有异常立刻封脉冲并把故障字通过光纤踢回主控。它本身不是 IGCT，也不是电源，就是那个决定能不能安全开通/关断高压器件的驱动大脑。
坦白讲这板子故障率不算高，但现场最常见误判是：光纤头脏污导致 Link 灯不闪→报”Gate Unit Communication Lost”，先擦光纤再怀疑板子。换板有个坑——BE101/BE100/BE102 后缀固件不完全互通，必须确认原系统所用 Rev，新卡要用 Drive Composer 从旧卡读参数备份再写入，多圈电位器刻度也要照抄，否则触发角偏移可能炸管或保护误动。
应用场景与行业案例
痛点
水泥/矿山球磨主传动用 ACS6000，运行中报”IGCT Desat Fault — Phase U Top”，复位几次又跳。查光纤清洁、IGCT 压装力矩 OK，量 GVC736BE101 上 ERR LED 常亮、Fiber Link 不闪——判断驱动板内部比较器或光耦失效。整柜停转等着原厂交期 14 周。
典型场景
- 矿山/冶金主轧机——ACS6000 中压变频驱动同步电机，GVC736BE101 每相上下桥各一片驱动对应 IGCT。
- 风电场 HVDC 换流站——PCS8000 IGCT 换流器阀基电子设备，GVC736 系列做门极控制与状态回传。
- 水电/火电励磁——UNITROL 6000 功率桥 IGCT 版，GVC736BE101 驱动励磁桥臂。
- MRO 冷备份——高价值停产风险模块，建议按阀臂数量 N+1 储备（尤其老项目 Rev 难找）。
真实案例
某大型球磨机 ACS6080，凌晨跳”Gate Unit Fault Ph W Bottom”。到柜前看对应 GVC736BE101 ERR 橙亮、Link 灯灭，清洁光纤头重插无改善，调换上下桥位置 Fault 跟随板走→确认板坏。库房有同 Rev （3BHE019719R0101），断电、电容放电完毕（IGCT 直流环节！）、拔旧→插新→用 Service Tool 从旧卡读 parameter set →写入新卡→照旧卡记录把多圈电位器调到相同刻度→上电→Fiber Link 闪→RUN 常亮→试车正常。老师傅叮嘱：”以后备件单上加它，别光盯功率模块。”
