产品详情

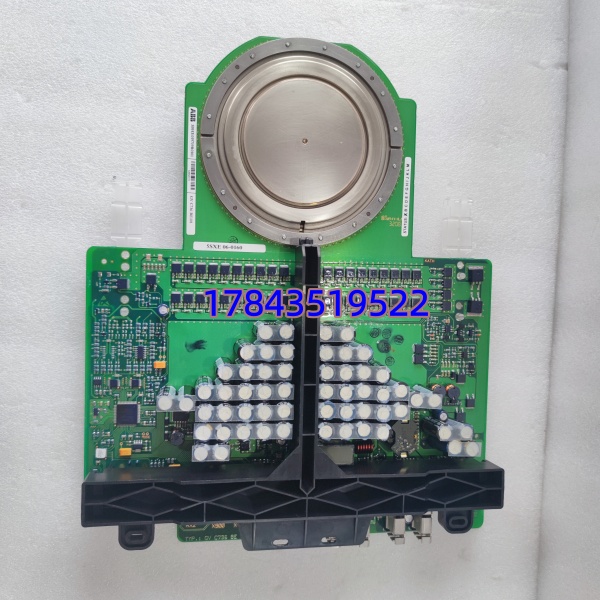

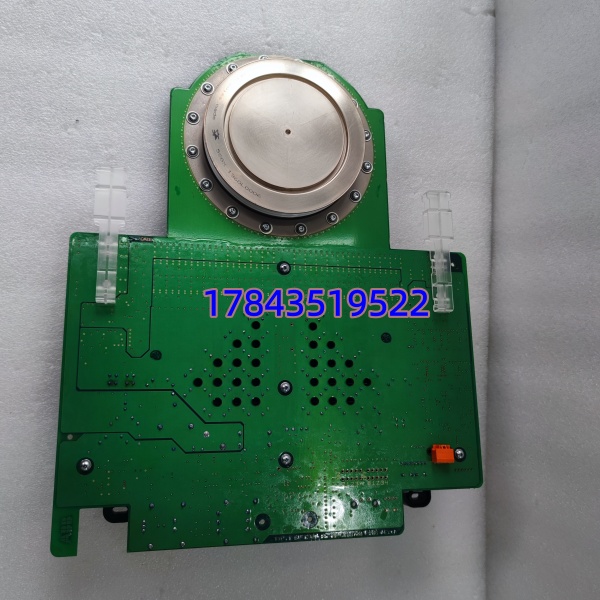

· 型号：GVC736BE101（对应 ABB 物料 3BHE019719R0101；关联 IGCT 元件 5SHX1960L0006，组件号 3BHB016120R0002）
· 品牌：ABB Ltd.（Power Conversion — 原 ABB Drive & Power Electronics）
· 系列：ABB ACS 6000 Medium Voltage Drive / PCS 1000 STATCOM — IGCT Gate Unit (GVC736 family)
规格参数
- 板卡类型：IGCT Gate Control Unit / 触发监测板（GVC = Gate Valve Card 系列）
- 适用系统：ABB ACS6000SD（同步/异步电机中压传动）、PCS 1000 SVG / STATCOM（IGCT 拓扑）
- 配对功率器件：5SHX1960L0006（ABB IGCT，4.5 kV / 4 kA 典型），须同一代配对使用
- 输入信号：光纤 PWM 指令来自 RDCU / ACU（通常 660 nm 多模光纤）
- 输出驱动：门极触发脉冲 ±15 V 门极电压，峰值电流能力匹配 IGCT 要求
- 监测功能：IGCT 电压/di/dt 反馈、desaturation 检测、温度预警（via NTC / PT100 间接）
- 电源要求：由 IGCT 功率单元内部 DC/DC 供 ±15 V / +24 V（典型总功耗 < 15 W）
- 状态指示：PWR / TRIG / FAULT LED，部分版有 Test Point
- 光纤接口：ST 或 SMA（依版本），推荐 62.5/125 μm 多模
- 前面板/边缘：测试插座、版本 ID 电阻网络（自动识别序列号）
- 工作温度：0 ～ +55℃（柜内控制层），存储 -40～+85℃
- 湿度：5%–95% RH 无冷凝
- 认证：CE、cULus、EN 50178（功率电子设备安规）
- 物理：插装于 IGCT 功率层驱动插槽或柜门控制盒导轨（依 ACS6000 柜型），带屏蔽罩
产品介绍（切入策略：F-历史生命周期验证）
在某钢铁厂 ACS6000SD 整流侧改造项目里碰过——GVC736BE101 跟着 IGCT 5SHX1960L0006 一起跑，平均 MTBF 标称很高但一到第 12 年偶有光纤接收侧光耦老化致 Gate Unit Communication Loss。严格来说它只在配合同代 IGCT (5SHX1960L0006 Rev x) 时即插即用；若 IGCT 升级新硅片（如 5SHX2645 等）驱动参数可能不兼容——买拆机件必须核对 IGCT 元件标号后缀一致，不同代 GVC 板 EEPROM 参数不同会报 Config Mismatch。
从库存视角：ACS6000 已逐步被 ACS6080 替代但大量矿山/冶金/水泥仍跑它，IGCT 驱动板属于 A 类关键备件——IGCT 炸了驱动板通常一起坏，建议按功率柜相数每柜最少备 1 块 GVC736BE101 + 考虑备 1 只配对 IGCT (5SHX1960L0006)，因两者常需同换。ABB 部分区域标注 Last-time-buy 推新代 GVC——老线尽快按剩余寿命（10–15 年）提 LTB。
应用场景与库存策略
中压传动停你一次 = 全生产线停（原料泵/高炉鼓风/主提升），IGCT 驱动板故障往往伴随功率柜解锁失败，无备件等空运 3–5 周。
典型场景与备货建议：
- 冶金/矿山 — ACS6000SD 主传动（热连轧/矿井提升机）：非它不可（IGCT 门极控制），建议每套 ACS6000 功率柜（通常 6-pulse / 12-pulse）备 1 块 GVC736BE101 冷备件 + 考虑备 1 只配对 IGCT。
- 水泥 — PCS 1000 SVG 静止无功补偿 IGCT 链：若装置单台且停机容忍低可稍降比例，仍建议最低备 1 块。
- 老线延寿 — ACS6000 初版柜(2000年代初装)：ABB 推 ACS6080 新 IGCT 系不兼容，立即按 N+1～N+2 提 Last-time-buy（覆盖剩余运行寿命通常 10+ 年）。
- 改造项目 — 升 ACS6080 新平台：旧 GVC736 不兼容新 IGCT，只延寿老线采购。
真实案例：
某 1780 热连轧主传动 ACS6000SD（6-pulse 整流 + 12-pulse 逆变 IGCT 柜），大修后上电报 “Gate Unit 2 Communication Lost”——复位无效，测光纤链路 OK，短接自环仍 Fault，确认 GVC736BE101 (对应 3BHE019719R0101) 光接收侧 IC 老化。库房有 LTB 囤一块（核对配对 IGCT 为 5SHX1960L0006 Rev C 一致），断电拔出旧 GVC（记录所有光纤插口编号及方向！尤其 PWM / Status 光纤不要混插），插入新板、恢复光纤、合主接触器、缓慢升压——系统自检 Pass，空载 jog 确认。因同次故障 IGCT 未见异常未换功率管。事后补 LTB 申请 +1 块。提醒：换 GVC 后务必核对光纤标签对应关系（通常 PWM in / Status out / Test 口），插错会导致 Gate Blanking 报警或误触发。
