产品详情

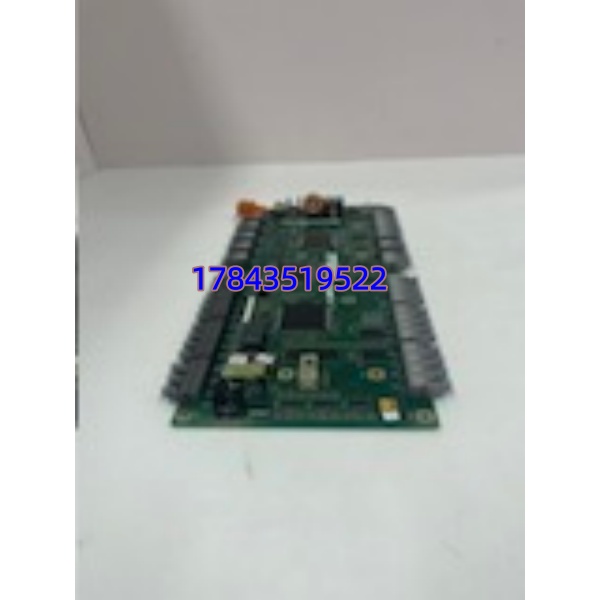

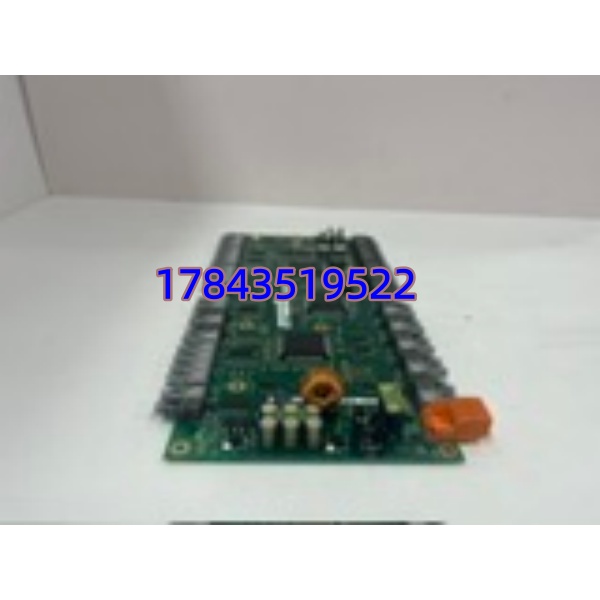

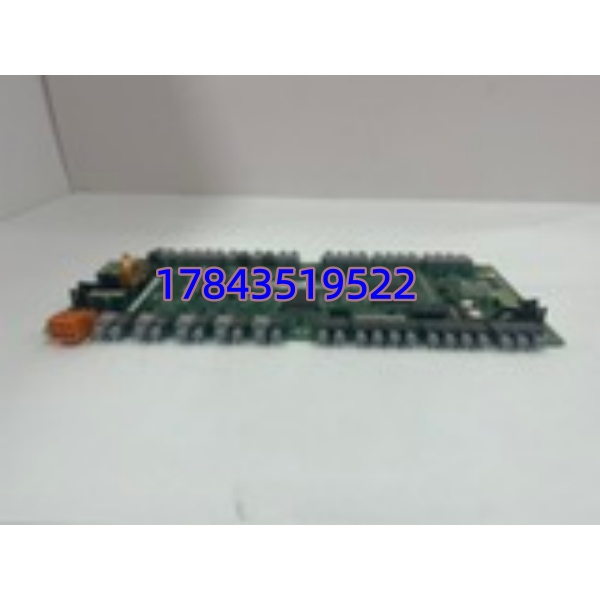

· 型号：3BHE004573R0143（UFC760BE143）
· 品牌：ABB
· 系列：ABB UFC 系列 — 励磁控制板 / 传动系统接口模块（兼容 UNITROL 5000 励磁柜或 ACS1000/ACS600 驱动内槽位，以原柜图纸为准）
规格参数
- 产品 ID（订货号）：3BHE004573R0143
- 型号标识：UFC760BE143（UFC = Unit for Control/Excitation）
- 产品类别：励磁控制/驱动接口板（Excitation Control Board or Drive Interface Card）
- 供电电压：典型 24V DC（由柜内电源模块经背板供给，部分版本允许 100–240V AC 辅助电源输入——需核对原柜接线图）
- 处理器：板载 32-bit RISC 微处理器，用于控制算法与通信协议栈
- 板载内存：RAM 约 256 KB，非易失存储约 2 MB（依版本不同可能有差异，需核对）
- 通信接口：RS-232 / RS-485，部分版本带以太网口；支持 Profibus DP V1、Modbus RTU/TCP（协议栈依固件版本）
- I/O 能力：数字量输入 8～16 路、继电器/数字量输出 6～12 路（具体以板上端子排定义为准）；模拟量通道依子型号配置
- 典型应用位置：ABB UNITROL 5000 励磁屏内控制插槽 或 ABB 中压传动（ACS1000/ACS600 系）门极控制/接口插槽
- 工作温度：工业级 -40℃ ～ +70℃
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5% ～ 95% RH（非冷凝）
- 防护等级：IP20（机柜内安装）
- 物理尺寸/重量：约 100×70×30 mm，重约 0.46～0.54 kg
- 安装方式：插入励磁屏/传动柜专用插槽或 DIN 导轨安装板（依具体柜型）
- 认证标准：符合 IEC 61000-6-2（EMC 抗扰度）/ IEC 61000-6-4（发射），部分版本具 UL/cUL（以铭牌标注为准）
产品介绍
UFC760BE143（3BHE004573R0143）是 ABB UFC 系列的一块励磁控制/接口板，常见于 UNITROL 5000 励磁装置或 ABB 中压变频器（ACS1000/ACS600 系列）的控制层插槽。它向上通过现场总线或背板与上层控制器通信，向下产生励磁调节 PWM 指令、采集 PT/CT 反馈及 DI/DO 状态，是励磁闭环控制与传动触发之间的”中枢翻译层”。
坦白讲，这块板在系统里平时没人注意——直到励磁无法建压或传动报”Control Board Communication Loss”才想起它。相比通用 PLC 卡件，它的价值是与 ABB 励磁/传动底层固件深度绑定，参数映射直接在 Drive / Excitation 软件里做，不需要自己写协议转换。老电厂或钢厂 MRO 柜里存一块测好件，比临时到处找货靠谱得多。
应用场景与行业案例
我在现场遇过励磁柜报”UFC Communication Timeout”，查半天是板上电解电容老化漏电导致 5V 内核电压跌到 4.7V 反复复位。换板后建压正常——这类板子寿命瓶颈通常在电容和光耦，15 年以上老柜子建议备件。
典型场景：
- 火电厂/水电厂 UNITROL 5000 励磁屏：作励磁调节控制板，处理电压给定、PID 运算、脉冲放大触发信号，非它不可因与 ABB 励磁固件绑定
- 冶金轧机 ABB ACS1000/ACS600 中压传动：安装于控制层插槽，负责门极触发指令分发与反馈采集，第三方板无法替代
- 老机组励磁改造保留 ABB 功率柜：只更换故障 UFC 板，不动功率桥和 PT 回路，最小化停机时间
- MRO 备件轮换：同型号直接插原槽位，版本兼容则自动识别，不需重下参数（但建议备份原参数到 Compact I/O / CEX 卡或笔记本）
真实案例：西南某水电站，汛期前巡检发现 UNITROL 5000 励磁屏偶发”Exciter Disable”——复位后能跑但一天跳两三次。翻事件记录是 UFC760BE143 心跳包超时。库房有一块二手测好件（同 HW Rev），停机 20 min 换上、核对固件版本一致后直接加载原参数，励磁建压一次成功。专工说”早知这卡活过 18 年也该退休，下回提前买块新的当轮换备件”。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能在线更换吗？
A：不建议热插拔。励磁/传动控制板带电拔出会导致控制链路瞬时中断——励磁侧可能跳闸灭磁，传动侧可能报故障停机。必须在系统停运或至少将励磁退出自动、传动封锁脉冲后再更换，换完核对 LED 状态（RUN/OK 常亮）再投运。
Q2：老型号停产了有没有替代？
A：UFC760BE143 属较早期 UFC 板，部分项目可用同代 UFC 系列替代但需 HW Revision 和固件匹配——绝不能只看能插进去。最稳妥做法：拍原板正反面铭牌（含 HW Rev / FW Ver）和柜内插槽图发我核对。新柜多已被 UNITROL DUR/D系列或 AC 800M + CEX 组合取代，老装置 MRO 建议收 NOS（New Old Stock）测好件。
Q3：换板会丢励磁参数/传动参数吗？
A：参数通常存在非易失存储或上级控制器/CompactFlash 卡里，换同型号同版本 UFC 板一般不丢。但保险做法：更换前用 ABB Drive Window / Excitation 软件做完整参数备份（*.par 文件）。若新板固件版本不同可能提示”Parameter Mismatch”，按引导做上传/下载即可。
Q4：怎么判断板子本身坏了还是外围问题？
A：先看面板上 RUN / ERR / COM LED——RUN 不亮多为电源或板上 DC/DC 故障；ERR 闪烁查事件缓冲区代码（Drive Window 可读）。排除背板 24V 供电正常、总线接头无氧化后，交叉试验（把好板换过去试）是最直接的判据。我在现场习惯先量背板供电再动板。
Q5：二手/翻新件怎么鉴别成色？
A：看三点——① ABB 原厂激光刻印序列号清晰、字体规范；② 板面电解电容无鼓包漏液（重点查大容量电容），光耦引脚无熏黑；③ 上机后 RUN LED 常亮、无 ERR，与上级通信握手正常。建议要供应商提供上机电测截图或报告，保 6～12 个月。
Q6：和 AC 800M CPU（如 PM864/PM866）是同一回事吗？
A：不是。PM864/PM866 是 AC 800M 的 CPU 控制器，UFC760BE143 是励磁/传动柜内的专用接口控制板，两者分属不同产品线。部分资料网站误标为 AC 800M CPU，别被误导——它不能直接装在 TP830 基板上当 PLC CPU 用。
