描述
产品详情

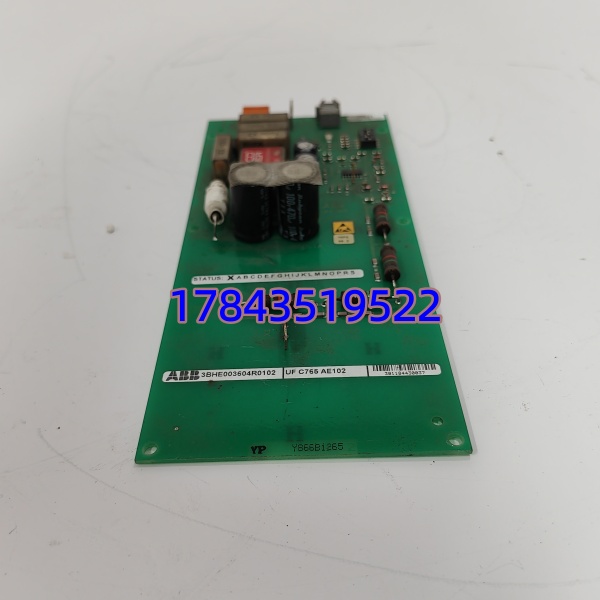

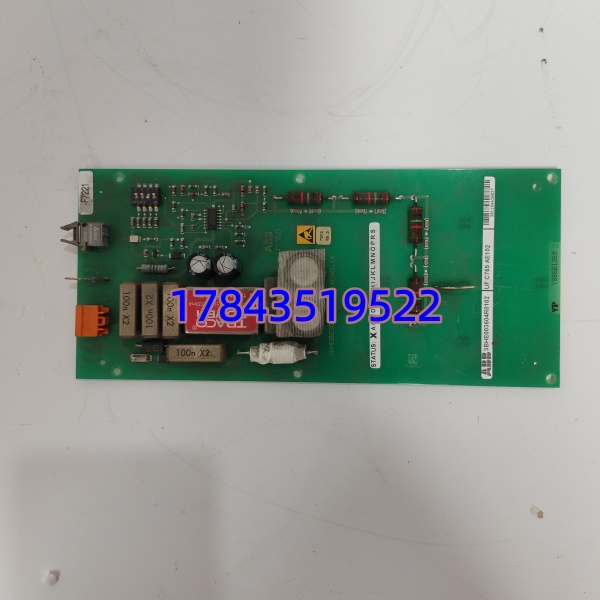

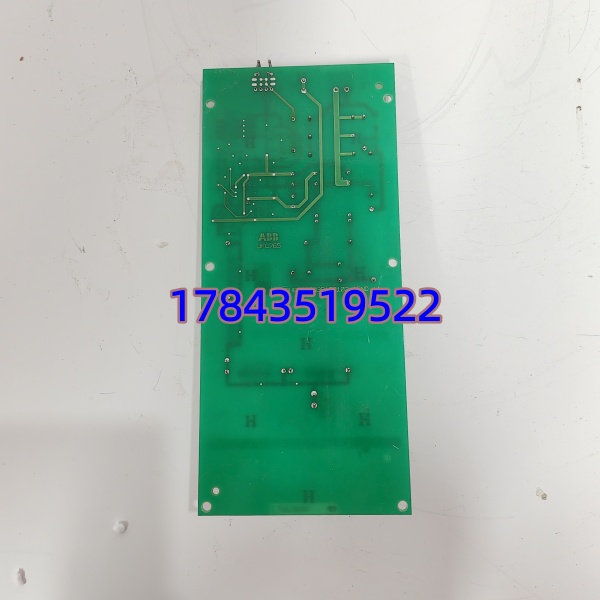

· 型号：UFC765AE102（3BHE003604R0102）
· 品牌：ABB
· 系列：UNITROL 6000 / 6800 励磁系统 — UFC765 AE 系列 AVR 控制板
规格参数
- 产品全称：ABB UFC765AE102 自动电压调节器控制板（AVR Processor Card）
- 订货号（SAP Material No.）：3BHE003604R0102
- 适用系统：ABB UNITROL 5000/6000/6800 同步电机励磁系统；部分 ACS6000 作 EAF 板（须确认应用）
- 处理器架构：32-bit 浮点 DSP + FPGA 双核，主频≈200 MHz，控制周期电压环 50 μs
- 供电方式：由励磁系统背板提供 ±15 V DC（0.5 A）、+5 V DC（1.2 A），典型功耗 ≈15 W
- 模拟量输入：最多 16 路差分输入，16-bit ADC，同步采样 20 kHz/通道（机端 PT/CT 信号）
- 触发输出：12 路双脉冲列/光纤触发，分辨率 1.4 μs，适配晶闸管整流桥
- 通信接口：4× ST 光纤 DDCS 通道、2× RS-485、1× Ethernet（Modbus RTU/TCP 支持）
- 冗余特性：支持双板热备，主备交叉监测，切换时间 <3 ms 无扰动
- 故障录波：板载 128 MB NVM，Comtrade 格式，前 30 s + 后 30 s 录波
- PCB 防护：军用级三防漆（Conformal Coating），符合 IEC 60255抗震 Class 2
- 工作环境：工作温度 -25～+70℃；存储 -40～+85℃；湿度 5～95% RH 无凝露
- 安装方式：UNITROL 机柜专用插槽，导向销定位，前后面板锁紧
- 固件版本标识：AE102 后缀代表硬件修订版，固件须与 UNITROL 主控软件版本匹配（常见 v2.x / v3.x）
产品介绍
现场实测发现这块板子是 UNITROL 励磁系统的”大脑”——它不是简单的 IO 卡，而是跑着 PID 电压调节环、电力系统稳定器（PSS2B/4B）和晶闸管触发算法的实时控制核。严格来说，它只在固件版本与现有机柜软件栈兼容时才能直接插拔替换（跨大版本可能 DDCS 握手失败），旧板拆下务必用 CBM 软件把参数和录波导出来再下装到新板，否则第一次建压极易超调跳闸。
从供应链角度看，ABB 对 UNITROL 6000 平台承诺供货窗口较长（官方宣称延至 203x），但 AE102 特定硬件批次在部分地区已进入”Limited”状态，新件越来越依赖 NOS（New Old Stock）渠道。对发电厂而言它的 TCO 大头不在采购价——而在于一旦 AVR 故障导致机组失磁跳机，单次非计划停运损失往往六位数起步。所以别把它当普通电子卡管理，按 A 类关键备件对待，最好 1+1 冗余配置现场已有一块冷备。
应用场景与库存策略
励磁 AVR 板故障的典型痛点是：发电机正常运行中板卡 CPU 看门狗复位或光纤 DDCS 链路闪断→励磁系统切换失败→失磁保护动作→机组解列。原厂交期如走特殊申请可能 8～16 周，二手市场良莠不齐——这是典型的”平时嫌贵，停机时跪求”件。
- 火力/水力发电厂 UNITROL 励磁柜 — 直接关系机组能否并网，无替代旁路 → 建议按在役柜数×1 配冷备件（Buffer Stock），双柜冗余系统至少再备 1 件做轮换测试损耗
- 燃气轮机联合循环 CCGT 励磁 — 频繁启停对板载电解电容寿命有加速老化效应（设计寿命约 10～12 年 @85℃）→ 服役超 10 年建议结合大修预防性更换，旧板送修或留作教学练手
- 冶金/矿山大型同步电机励磁（如球磨机）→ 粉尘振动环境三防涂层是必须项 → 采购时注明要求带 Conformal Coating 版本，拒收裸板
- 改造项目（旧 UFC721B 升 UFC765AE102） — 需同步升级背板线缆与固件 → 建议由 ABB 服务部出具兼容性清单后再下单，避免只换板不换线导致触发异常
真实案例：南方某 300 MW 火电机组年检后开机，励磁系统报”脉冲丢失”无法建压。查下来是 UFC765AE102 上一根光纤 ST 接头端面脏污（维护时没盖防尘帽），旧板其实完好但已被拆下——新采购的同型号板卡固件是 v3.5 而机柜软件还是 v2.3，DDCS 握手不通过白白耽误 6 小时。最终解决是拿旧板重新清洁光纤、恢复参数下装。反思：①光纤接口每次必查必清洁；②新备件到货第一时间核固件版本并做模拟上电测试；③这种卡哪怕现场只跑单通道，也该留一块冷备——别赌它永远不坏。
常见问题解答 (FAQ)
Q1：这款目前还能订到 ABB 原厂全新件吗？交期一般多久？
A：UNITROL 6000 平台整体仍在生命周期内，但特定 AE102 批次部分区域转 Limited/Phase-out。原厂渠道新件交期通常 6～16 周视地区，建议先查当地 ABB 生命周期公告或联系授权服务部确认可订状态。市场 NOS 现货通常 1～5 工作日可发。
Q2：宣布停产（LTB）的话 Last-Time-Buy 该囤几块？
A：按 ABC 分类属 A 类。若贵厂有 N 台机组配 UNITROL 6000，建议 LTB 数量 = N+1（最少 2 件），另加 1 件缓冲应对测试损耗或板载电容老化更换。囤前确认供应商可提供原厂标签、生产批次近（避免 10 年前库存）及上电测试报告。
Q3：UFC765AE102 能和旧型号 UFC721B 直接互换吗？兼容升级要改什么？
A：可以升级但非简单插拔——通常需同步更换背板连线、检查电源模块供电能力，且必须升级 UNITROL 主控固件至兼容版本。ABB 官方有升级包（Kit），强烈建议走原厂改造服务而非自行换板，防止触发/测量链路不匹配。
Q4：买二手/拆机件怎么验？防伪注意什么？
A：要求①清晰原厂标签（3BHE003604R0102 + 序列号未被涂改）②CBM 软件可读出版本信息且无”Board ID Error”③目测三防涂层完整、电解电容无鼓包漏液④光纤口陶瓷插芯无崩缺。价格异常低且拒提供上电截图的货源直接跳过——假标板或严重老化板在现场会引发间歇性 DDCS 通信故障，极难排查。
Q5：换新板后为什么要导参数？不导会怎样？
A：UFC765AE102 的参数（PID 增益、限制值、CT/PT 变比、PSS 设置等）存在板载铁电存储器。新板出厂是默认值，不导入旧参数直接建压会造成电压超调（曾见过空载超调到 1.3 pu 触发过励磁跳闸甚至危及 PT）。正确流程：旧板拆前 → CBM 软件备份 .par 文件 → 新板上电 → 下装参数 → 核对限值 → 方可投运。
