产品详情

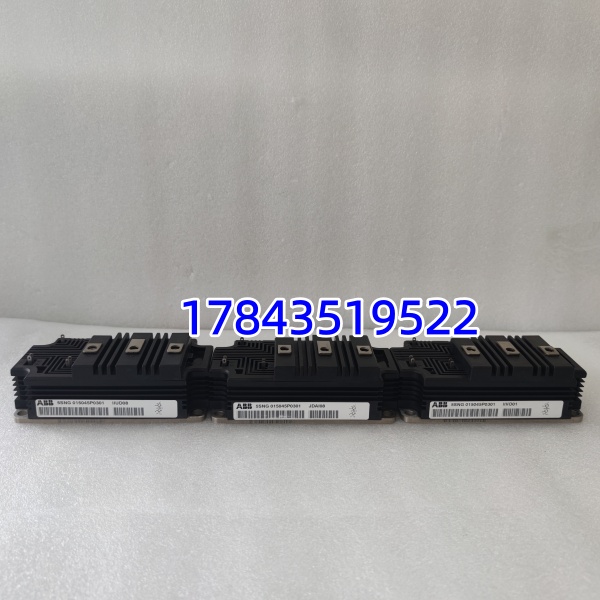

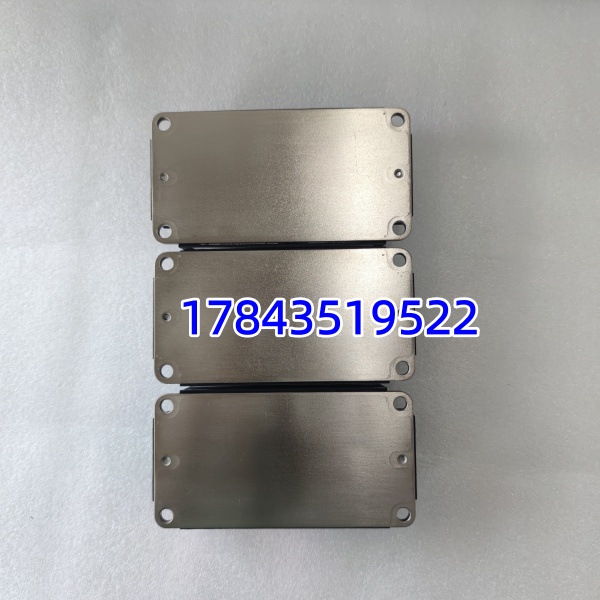

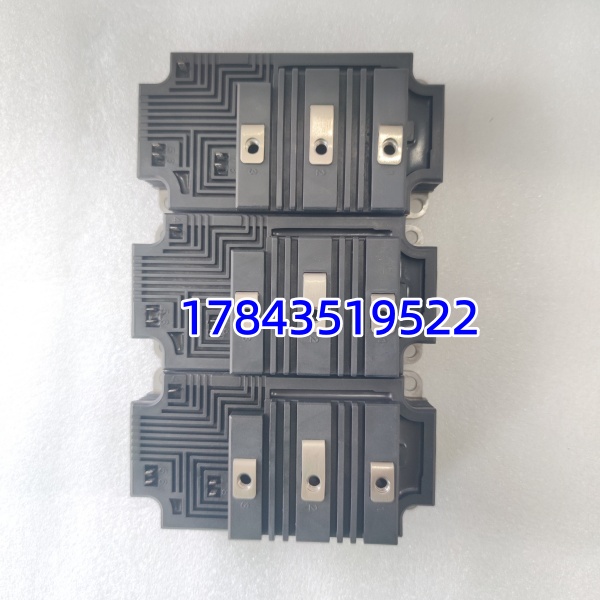

· 型号：3BHB020684R0001（Gate Unit）+ 5SNG015045P0301（IGCT Assy/Element）
· 品牌：ABB
· 系列：ACS6000 Medium Voltage Drive / PCS6000 HVDC Converter — IGCT Gate Drive & Power Semiconductor
规格参数
- 适用系统：ABB ACS6000 MV Drive（三电平 NPC 拓扑）、PCS6000 HVDC Light 换流阀（早期 IGCT 方案）
- IGCT 型号：5SNG015045P0301 — 典型 4500V 阻断电压、1500A 通态电流（依 datasheet 具体 IT(RMS)/IT(AV)），压接式封装，需专用压紧力（~ 40kN 依手册）
- 门极驱动板：3BHB020684R0001 — 接收主控 AMCx 或阀基电子设备(VBE) 光纤触发令，输出门极关断/开通脉冲
- 触发接口：光纤输入（62.5/125μm 或多模 50/125μm 依系统），波长 820nm 典型
- 监测反馈：门极电压(Ug)、阳极阴极电压(Uak 采样)、di/dt 异常、温度（通过 NTC 或 Pt100 埋入散热体间接监测）回传 VBE
- 保护功能：门极欠压/过压检测、desat 类监测（依具体 VBE 逻辑）、硬件封锁脉冲 on fault
- 供电：驱动板由阀塔或传动控制柜经独立隔离 DC/DC 供 ±15V / +24V（依具体柜型）
- 冷却要求：IGCT 本体水冷或强力风冷（ACS6000 通常为去离子水冷）；驱动板常温风冷或传导冷
- 安装方式：IGCT 压装于散热器/层叠母排间（需力矩扳矩按手册）；驱动板栓接或导轨安装于阀塔侧架，光纤/排线连接
- ESD 防护：IGCT 门极极敏感，取放必须佩带接地腕带，禁止触摸引脚
- 工作温度 — 驱动板：-10 ～ +50℃；IGCT 结温：-40 ～ +125℃（运行），存储 -40～+85℃
- 认证：符合 IEC 60747-9(IGCT)、IEC 61800-5-1、UL（依出货批次）
- 关联件：叠层直流母线、均压 RC snubber、水冷歧管、阀基接口光纤、压紧螺栓力矩扳手校准
产品介绍
（从维护者视角+历史生命周期验证切入）
在某个 10MW 电解整流项目碰过这对组件——IGCT 本身是压接式功率半导体，门极驱动板 3BHB020684R0001 负责把它”听懂”光纤触发令转化成门极关断脉冲。这俩通常不单独坏，但 IGCT 若因水冷泄漏或门极静电打坏，驱动板往往连带需查。ABB 这类高压 IGCT 组件原厂 LTB（Last Time Buy）窗口关得很早，如果贵司 ACS6000 或 PCS6000 还在役且无升级计划，它属绝对 A 类战略备件——交期从 ABB 特殊订货曾见过 26 周，二手市场极稀缺。
严格来说 3BHB020684R0001 固件/硬件版本要与阀基电子(VBE) 光纤协议匹配——升 ACS6000 固件后要确认 Gate Unit 兼容列表。IGCT 5SNG015045P0301 压装需专用液压压紧工具及力矩标定，现场若无经过 ABB 认证的压装工艺不要自行拆换 IGCT 本体，只换驱动板相对安全（仍要放电确认）。
应用场景与库存策略
痛点：IGCT 传动或柔直换流阀单臂故障需整体替换 IGCT+驱动，无备件时要么等原厂超长交期（或已 EOL 无货），要么整阀厅降额运行——某海上风电换流站曾因单 IGCT 驱动板光纤接收器失效，备用未配，等货 19 天限功率运行损失七位数。
典型场景与备货建议：
- 冶金/矿山 ACS6000 中压变频（>5MW） — 整流/逆变臂 IGCT 阀组 ⇒ 建议阀组每相留 1 套（驱动+IGCT）冷备，或最少驱动板×1件+IGCT×1件 中心库保管
- HVDC Light 早期工程（IGCT 技术方案） — 换流阀备件 ⇒ 建议战略囤货驱动板 ×1～2件（较贵但交期极长），IGCT 视库房防静电/压装能力决定是否自留（通常 ABB 服务包提供）
- 老厂延寿（2003～2012 投运 IGCT 传动） — 原设计即该组件 ⇒ 立即询 Last-Time-Buy，按剩余服役 5～10 年采购 1 套驱动板+IGCT 计入战略呆滞
- 已计划 SiC MOSFET / IGBT 整柜替换 — 过渡期仍建议留驱动板×1件覆盖迁移前突发故障
真实案例：
西北某多晶硅厂 12MW 整流用 （IGCT 三电平），运行中单臂报 Gate Fail，复位无效。量光纤收发光正常，查是 3BHB020684R0001 板上接收光耦失效——IGCT 本体测试 OK。库房有上年度 Last-Time-Buy 购入的同版本驱动板，断电放电后替换（注意 ESD 腕带！），光纤对准插回，上电阀自检 PASS 恢复运行。事后复盘：幸亏三年前听库存经理建议按”每两柜配 1 驱动板冷备”囤了一件，否则等待 ABB 特殊订货 18 周直接停产限负荷。
