描述
产品详情

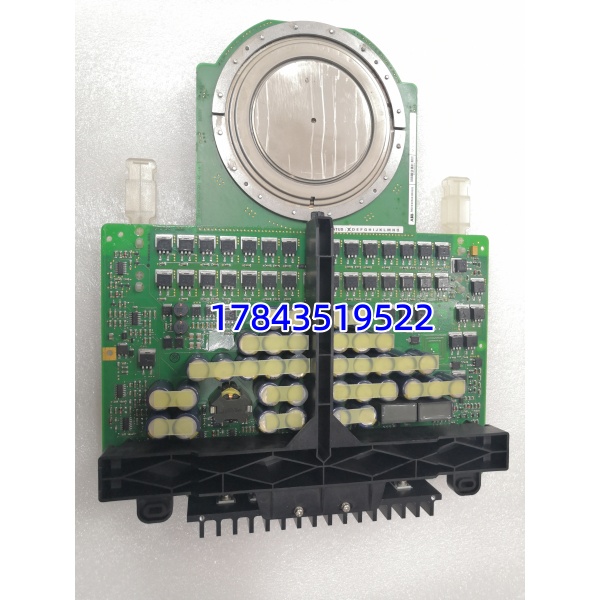

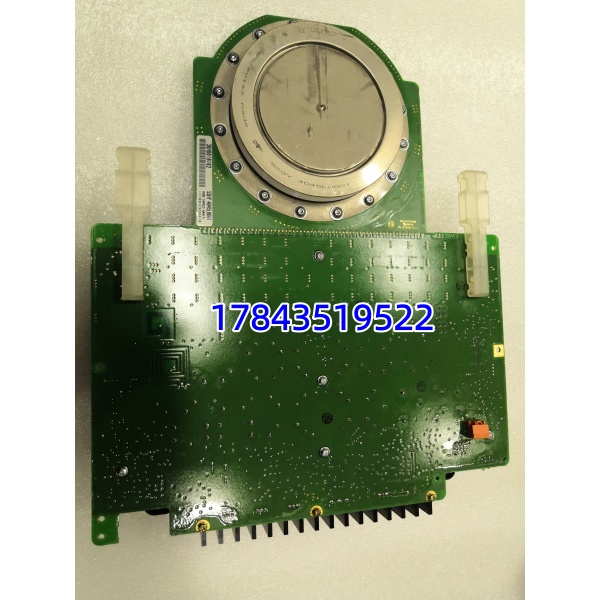

· 型号：3BHB018162R0001（ABB Spare Part No.，常作 5SHY4045L0001 IGCT 模块的配套门极驱动/控制单元物料号）
· 品牌：ABB Ltd.（瑞士/芬兰，Power Products & Systems 部门）
· 系列：ACS6000 系列中压变频装置 —— IGCT Gate Drive Unit（GDU）/控制板组件
规格参数
- 产品类别：IGCT 门极驱动单元（Gate Drive Unit for Integrated Gate-Commutated Thyristor）
- 适用系统：ABB ACS6000（ACS6000-AM12/AM24 等）、ACS5000 中压变频器功率单元柜
- 配对 IGCT 功率模块：典型 5SHY4045L0001（4500V / 4000A 级 press-pack IGCT），严格需核对原柜 BOM
- 控制信号接口：光纤接收（Firing cmd）＋光纤故障反馈（Status/Fault）至 CDU/主控制器
- 驱动输出：高压栅极脉冲（匹配 IGCT 要求，典型开通 +20V / 关断 -15V～-20V 参考值，以原厂手册为准）
- 辅助电源：标称 24 VDC（允许 18～30 VDC），取自功率柜控制电源
- 保护功能：desaturation 检测、欠压锁定（UVLO）、硬件 watchdog、di/dt 监控（依版本）
- 状态指示：LED（Pwr / Firing / Fault / Com Loss），部分版本有测试点
- 安装方式：导轨或螺钉固定于功率柜 GDU 托架（与 IGCT 叠层水冷压板机械关联）
- 工作温度：0℃～+55℃（柜内通风良好），存储 -40℃～+85℃
- 相对湿度：5%～95% RH 无凝露
- 防护处理：Conformal Coating（三防漆），适应 G3 腐蚀环境（水泥/矿山现场常见）
- 冷却方式：依靠柜内强制风冷或传导散热（非独立风扇）
- 认证：IEC 61800-5-1、CE、UL（以实物铭牌为准）
- 尺寸／重量：约 180×120×40 mm / 0.4～0.8 kg（依具体版本，以实物为准）
产品介绍
（从核心数据驱动切入——某水泥厂辊压机 ACS6000 一年两次因 GDU 老化误报”IGCT Desat Fault”封锁，查历史发现同批 3BHB018162R0001 已运行 14 年，电容 ESR 飘移导致关断负压不足，这种失效模式万用表测不出来，只能上示波看门极波形或整机替换验证。）
3BHB018162R0001 不是通用卡件，它是 ACS6000 功率链的”点火器”——夹在光纤主控网络和 IGCT 功率管之间，把纳秒级光脉冲转成能驱动 4500V IGCT 开通/关断的栅极电荷。严格来说它只在配对指定 IGCT（如 5SHY4045L0001）且夹紧力符合厂家要求（通常 35～45kN press-pack 压力）时才能保证关断安全裕度，单独拿块板子测不了太多，主要靠上机联调。
从库存视角说，这是 A类单点故障高急件——单价几万但交期 16～26 周且部分老版本已进入 Phased-out。我管的几家矿山/钢厂做法是：同型传动 ≥2 台留 1 件冷备（Buffer Stock），IGCT 功率管和对应 GDU 建议成对备或至少留可互换的同 Rev 板，因为驱动参数匹配影响关断 di/dt 应力。停产预警一出立刻做 Last-time-buy，别赌运气。
应用场景与库存策略
痛点切入：
中压传动一宕机，主工艺线全停。GDU 失效表现得很”阴险”——有时报 IGCT Desat、有时随机 Overtemp Trip、有时毫无征兆封锁，让你先换 IGCT 再发现冤枉钱花在功率管上。最要命的是原厂告你这版 GDU 已 EOL，重新认证新驱动板要停柜两周做型式试验。
典型场景与备货建议：
- 水泥厂生料磨/回转窑 ACS6000 主驱（3～7MW）——IGCT GDU 属单点故障，非它不可。建议：按在役柜数 N≥2 备 1 件冷备件锁柜；IGCT 与 GDU 建议同批次采购做匹配记录。
- ——高粉尘震动环境 GDU 电解老化加速。建议：年度点检测 24V 辅助电源纹波，备件与 IGCT 功率模块同柜存放并贴”配对 IGCT: 5SHY4045L0001 Rev.xx”标签。
- ——多相臂多 GDU，可 N+1 冗余思路（6 臂备 1 件），故障时从非关键臂临时拆借（评估安全风险后）。
真实案例：
西北某 5000t/d 水泥线，原料磨 运行中突报”Phase U IGCT Desat Trip”，复位即跳。先怀疑 IGCT 功率管（单价 8 万＋），幸亏库存有一块前期按我建议囤的 3BHB018162R0001 翻新版（测试好）。断电拆旧 GDU→装新→核对光纤极性（TX↔RX 别反接！）→上电无报警→轻载试车正常，再未跳。事后 IGCT 管测试完好——根因是 GDU 内关断负压电容 ESR 变大致关断能量不足。该厂随后把”IGCT GDU 按 1:N 备件”写进 MRO 制度并追加 Last-time-buy 2 件。
