ABB 3BHB013088R0001 3BHE009681R0101 | 中压传动IGCT栈组件 含驱动板

描述

产品详情

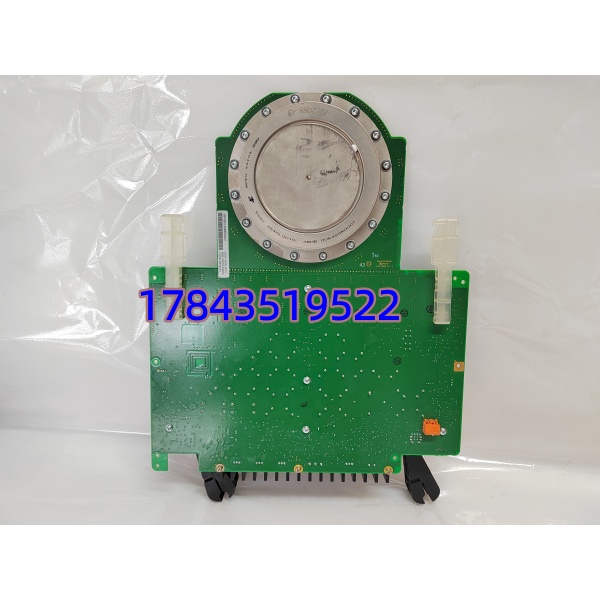

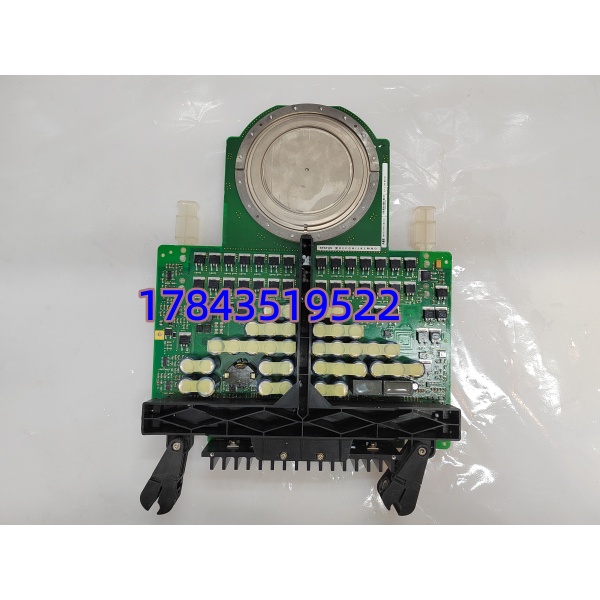

· 型号：5SHY3545L0010（功率模块），组件总成号 3BHB013088R0001，驱动板 GVC750BE101（物料号 3BHE009681R0101）

· 品牌：ABB

· 系列：ACS1000 / ACS6000 中压变频器 IGCT 功率栈组件（StakPak 压接封装）

规格参数

• 产品构成：① 5SHY3545L0010 — IGCT不对称集成门极换流晶闸管（压接式）；② GVC750BE101（3BHE009681R0101）— IGCT门极驱动控制板含隔离电源接口；③ 3BHB013088R0001 — ABB内部指该IGCT+驱动组合总成订货号
• 功率器件类型：非对称 IGCT（Integrated Gate-Commutated Thyristor），Press-Pack 压接封装
• 额定阻断电压 VDRM：4500 V（典型，需核对datasheet确认 5SHY3545L0010 具体为 4500V 或 3300V 版次）
• 通态电流 IT(RMS)：约 3500 A（依 datasheet，部分资料标 2750A~3500A 依壳温）
• 峰值可控电流 ITSM：约 2×IT(RMS) 量级（需核对原厂曲线）
• 通态压降 VTM：典型 1.8～2.3 V @ 额定电流（依结温）
• 开关频率：硬开关典型 ≤ 500Hz～1kHz，软开关可达更高（依拓扑）
• 门极驱动板型号：GVC750BE101（3BHE009681R0101），光纤接收PWM，输出 ±门极脉冲
• 驱动板供电：通常为变频器背板 24 V DC（范围 18～30 V DC）
• 驱动隔离电压：≥ 10 kV（光耦/光纤隔离，符合中压安全）
• 触发方式：光纤（FO）从 VCU/AMC 单元送入，抗 EMI
• 保护功能：DESAT 短路检测、门极欠压锁定(UVLO)、过温监测（通过外部 NTC/PT100）、BOD 后备触发（部分配置）
• 冷却方式：双面水冷（入口水温 ≤40℃ 去离子水）或强风冷依柜型——IGCT 压接模块必须确保冷却系统正常，否则秒烧
• 安装方式：压装于功率栈散热铜/铝电极间，扭矩按 ABB 手册（通常数百 N·m，需液压扳手），驱动板螺钉固定于支架或插 GVC750 槽
• 工作结温 Tvj：-40～+125℃（瞬态依 datasheet）
• 存储温度：-40～+85℃
• 认证：IEC 60747-9、UL（依批次）
• 重量：IGCT 模块 ≈ 3～5 kg（含散热器接触面），驱动板 ≈ 0.3 kg

产品介绍

这套是 ABB ACS6000/ACS1000 中压传动功率栈里的 IGCT 核心——5SHY3545L0010 是压接式非对称 IGCT 功率开关，GVC750BE101（3BHE009681R0101）是它的门极驱动单元，通过光纤接收主控 CCB-2/VCU 下发的 PWM 并做过流/欠压保护后驱动门极。它们不单独当备件卖时常作为成套更换（总成号 3BHB013088R0001），因为 IGCT 与驱动板配对参数（门极电荷、di/dt 能力）要匹配，乱搭容易炸管或误报 DESAT。

有一点要注意：IGCT 是压接封装不是焊接，安装时压力、平行度、冷却水质（去离子水电导率 < 0.5 µS/cm）缺一不可。我在现场见过因水冷密封圈老化微量渗水导致 IGCT 阳极-阴极间微短路，驱动报”Gate Fail”误换驱动板——其实 IGCT 已受损。换件前务必先测水冷回路绝缘和去离子电导率，确认非功率器件本身漏电再动驱动板。

应用场景与行业案例

痛点切入​

凌晨传动报”IGCT Short Circuit — Phase U”，整流柜跳闸。摇表测直流母线对地——U 相 IGCT 已直通（压降接近 0V）。这种故障不换 IGCT 没戏，只换驱动板白花钱。ACS6000 轧机主传动一瘫，产线全停，每小时损失六位数起。备一块测试 OK 的 5SHY3545L0010+GVC750BE101 成套组件在库，是很多钢厂的硬性规定。

典型场景

• 冶金轧机主传动 — ACS6000 整流/逆变单元 IGCT 串联构成三电平 NPC，非它不可因需 StakPak 压接+光纤驱动架构
• 矿山球磨/提升机 — 大功率同步电机变频启动，IGCT 栈承受频繁启停冲击电流
• 油气管道压缩机组 — 中压变频调速，要求 IGCT 低损耗+高短路耐受
• 水电/试验站 — 大容量整流机组或背靠背变流器（HVDC 研究平台）

真实案例​

西南某 1780 热连轧 ACS6000 主传动，R 整流单元 U 相 IGCT 炸裂（外观鼓包、冷却液变色）。原厂建议整套更换功率单元（含 IGCT×6 + GVC750×6 + 均压 RC 板），交期 12 周。借大修窗口用渠道测试好的二手 5SHY3545L0010（同 Rev）+ GVC750BE101 成套替换单只故障相，保留其余健康相。换前按扭矩曲线液压压紧（标准 11000 N·cm 级，需核对手册），去离子水系统冲洗后测电导 0.3 µS/cm 合格，上电光纤自诊 PASS，试车正常。教训：IGCT 更换必须重新打扭矩并复核冷却水电导率；驱动板与 IGCT 尽量成对更换，避免因门极特性漂移引发误保护。
