描述
产品详情

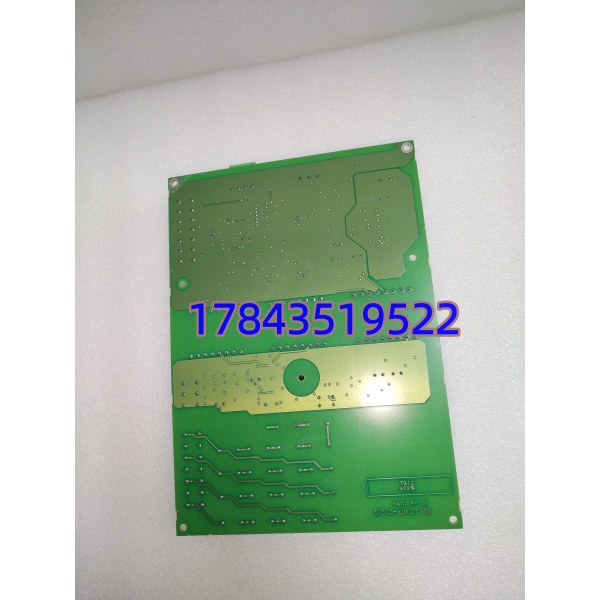

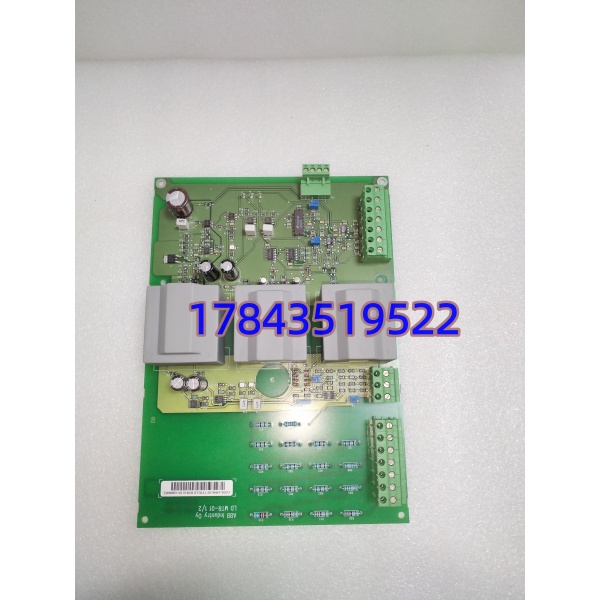

· 型号：3BHB007445P0001（ABB Spare Part — AINT Board，通称 AINT-02 兼容，适用于 ACS600 & ACS800 早期/中段功率段）
· 品牌：ABB — Electrification Business Area, Drives (ACS600/ACS800 Legacy Products)
· 系列：ACS600 / ACS800 Series — SDCS AINT (Analog INTerface) Board
技术参数
| 参数项 | 规格值（典型，以 ABB ACS800 Hardware Manual 为准） |
|---|---|
| ABB 物料号 | 3BHB007445P0001 |
| 板名（市场） | AINT-02 / AINT-04 Interface Board（此 P/N 通常服务 ACS800 AINT-02 位及 ACS600 AINT-02 替换） |
| 适用传动 | ACS600 (all ratings with AINT-02 slot)、ACS800-01/04/07 (至约 110kW 单机，某些架装型用 AINT-02；大功率柜装 -17/27 用 AINT-04 或 AINP-01——需核对原 BOM) |
| 功能 | 外部控制端子接口：模拟给定(AI1/AI2/AI3)、模拟监视输出(AO1/AO2 部分版本)、3× 继电器输出(RO1–RO3)、6× 数字量 DI(START/STOP/DIR/FAULT RESET/EXT REF SEL等)、+24V 传感参考 |
| 模拟输入 | 3 ch，可组态 ±10 V DC 或 0/4–20 mA；阻抗 ≥ 100 kΩ(电压)、249 Ω(电流)；精度 ±0.5% FSR |
| 模拟输出(可选) | 2 ch 0–20 mA / 4–20 mA（监视实际转速/电流/转矩——依固件使能） |
| 继电器输出 | 3× 形式 C (SPDT) NO/NC，250 V AC @ 2 A / 30 V DC @ 2 A（阻性）—典型 RO1=Ready RO2=Fault RO3=Run |
| 数字量输入 | 6× 光电隔离，Sink/Source 可组态（24 V DC ±20%），典型功能：DI1=Start DI2=Stop DI3=Fwd DI4=Rev DI5=Reset DI6=Ext Sel |
| 与主控通信 | 通过 20‑pin 扁平 FFC 缆连 AMC33/AMC34（）或 AMC20（ACS600）——缆线长度/插向不可反 |
| LED 指示 | PWR（绿=板逻辑电 OK 由 AMC 供 5V）、RUN（绿=通信建立）、ERR（红=配置/通信错） |
| 接线端子 | 可插拔螺钉端子块（Phoenix 3.5 mm pitch 依版本），建议标号与 ABB 原接线图一致 |
| 安装位置 | 插于 / 控制栈 AINT 槽（通常在 AMC 板上方或侧槽——依柜型），用两颗定位螺钉固定 |
| 工作温度 | 0 … +55 ℃（IEC 60068‑2‑1/2，柜内） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证（系统级） | 随 /800 获 CE / UL / cUL / GOST R / KC |
| 生命周期状态 | Legacy — 全系 EOL; 逐步被 ACS880 替代，AINT 板新件 NOS 偶有交期 6–14 周或仅二手测过 OK |
| 备注 | 与 AINP-01（脉冲编码器/扩展接口板）不同功能不可互替；与 AMC33/AMC34 须配套——核对原驱动 BOM 中 “” 或 “AINT-04” 标注及 3BHB… 号 |
产品介绍
轧机主传碰过： 报 “Fault 2310 OVERCURRENT” 无规律，追半天才发现 AINT 板 DI1(START) 端子背面焊点微裂——振动致偶发 false STOP 再瞬时重 START 引起电流尖峰。（现场实测发现 AINT 板受柜门振动传导螺钉松后 DI 端子接触不良并非罕见。） 干的事很基础但关键：把现场按钮/PLC 来的启停方向、外部模拟给定(电位器/4–20mA 变送器)、继电器状态反馈全接入传动控制内核(AMC33/34)，同时向外给 +24V 传感参考。换板后用 DriveWindow 读参数组 10(Start/Stop/Dir)、11(Ref Select)、13(Analog In) 核对组态——通常参数存 AMC 板 EEPROM 不需重设，但建议确认端子功能分配与现柜接线标签一致。
严格来说它，不能替 AINP-01(脉冲编码器/扩展反馈板)或 AMCCPU(AMC33/34 主控板)；与 AINT-04（大功率柜装版接口定义略异某些 AO/DI 数不同）不盲目互替——原 BOM 必须指明 “” 或此 3BHB… 号。/800 Legacy，新件基本 NOS 或拆机测过 OK，交期不可控——存量传动线按 LTB 思路每类功率段柜型备 1 件冷备（Buffer Stock），AINT 属外部接线频繁插拔老化件故障率高于纯 CPU 板。
替换与升级建议
✅
- ——插槽同、FFC 缆同方向（注意防反插缺口对齐），参数存 AMC 板不需重组态。建议记录原端子接线照片防回装错线。上电查 PWR 绿、RUN 绿。
- ：完全兼容，直接机械替换 + DriveWindow 确认无 “Board Mismatch” 报警。
⚠️ 需核对 BOM（可能不互换）
- ——物理尺寸同但部分端子定义/DI 数不同，。有大功率柜务必提供 Drive Type + Serial No. 让渠道核对。
- AINP-01（脉冲编码器/Resolver 接口板）——插槽邻近但功能完全不同（处理电机反馈而非控制端子），不可替 AINT。
❌ 硬件不兼容
- ACS880 AINT-xx（不同控制栈 RDCU-12/APBU-xx）——ACS880 控制盘/板不向下兼容 AINT，整驱升代才换。
- Siemens 6RA70 端子板 / 异品牌传动接口板——尺寸背板均不同，不可替。
