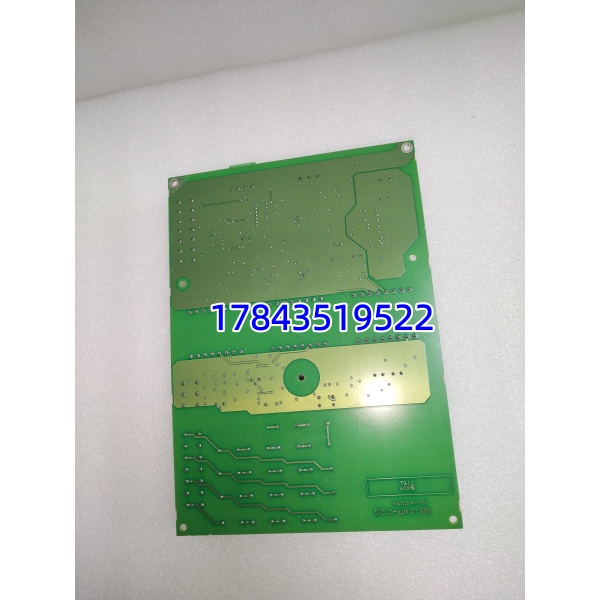

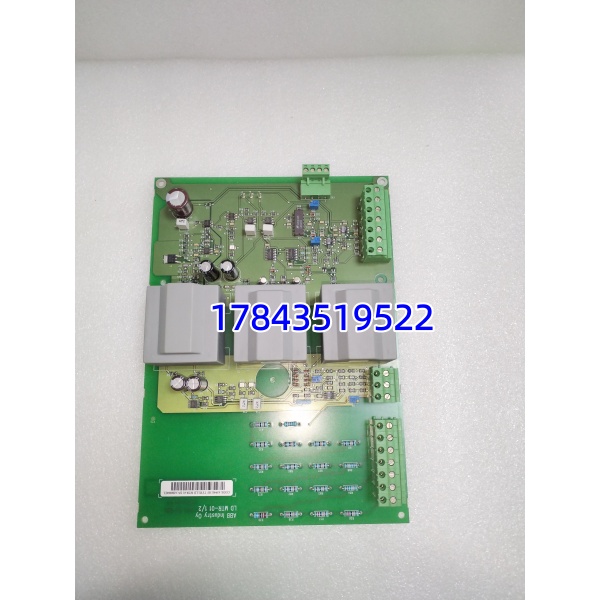

· 型号：3BHB007445P0001（ABB Spare Part No.，常标识 LD MTR-01 或 POS.A6033 测量变送卡）
· 品牌：ABB Ltd.（瑞士/芬兰设计，产地依批次）
· 系列：ACS6000 中压交流传动系统 及 Unitrol 系列励磁装置——测量与信号调理模块
规格参数
- 产品类别：模拟量测量/信号调理卡（Measurement Transducer Card）
- 适用系统：ABB ACS6000 / ACS5000 中压变频柜；ABB Unitrol® D 或 F 励磁系统（作电流/电压测量反馈调理）
- 功能：将一次侧 CT/PT 二次信号或温度传感器信号按比例缩放为标准工业模拟量送控制板或外部记录仪
- 模拟输入通道：4 路独立（典型可配电压或电流模式，具体跳线依现场接线）
- 输入信号范围：0–10 V DC 或 4–20 mA DC（依跳线配置），部分版本支持 ±10V
- 输出/内部处理分辨率：12 bit A/D（典型，以原厂手册为准）
- 测量精度：±0.1% of Full Scale（@25℃，典型值）
- 采样/更新速率：每通道典型 1 kHz（随主控扫描周期）
- 供电电压：+24 VDC（允许 18–30 VDC），取自传动/励磁柜内部电源
- 功耗：典型 < 3 W
- 状态指示：板载 LED（Power / Signal Valid，依版本）
- 安装方式：插入传动/励磁柜专用插槽（导向 rail + 欧式针座，非 DIN 轨）
- 连接器形式：PCB 边缘金手指或 2×20 pin 欧式插座（依柜型）
- 工作温度：0℃ ～ +55℃（降额参考主机柜环境温度）
- 存储温度：-20℃ ～ +70℃
- 相对湿度：5%–95% RH 无凝露
- 防护等级：IP20（控制柜内）
- 认证：CE、IEC 61010-1（以实物铭牌为准）
产品介绍
（从历史生命周期验证切入——某个项目里碰过老 ACS6000 柜因这张小卡测不到直流母线电压，整流器锁死报 U_dc_measurement_fail，翻手册才发现它早被列入”Phased Out”清单。）
这张卡在 ABB 体系里不是通用 S800 I/O，而是专用于 ACS6000 中压传动和 Unitrol 励磁装置的测量前端——它把高电位侧的电压/电流模拟量调理成控制板能吃的 0–10V 或 4–20mA，直接参与励磁电流闭环或直流环节电压监控。严格来说，LD MTR-01 / 3BHB007445P0001 在不同柜型里跳线定义略有出入（比如励磁侧测励磁电流 vs 传动侧测直流母线），换上去后必须核对原跳线位置或参照柜内原理图重设，别以为插上就能用。
从库存经理角度说，这是典型的 A类关键小件——单价不高（几千块级）但交期已拉长到 12–20 周甚至 EOL 询不到。我经手的几家自备电厂做法是：同型柜 ≥2 台就留 1 件冷备件锁柜，因为停机等这张卡代价是每天几十万产值损失，TCO 算下来备一件完全合理。
应用场景与库存策略
痛点切入：
中压变频或同步机励磁一宕机，调度罚钱按分钟计。现场实测发现约三成”不明原因”传动封锁源于这张测量卡漂移或完全失效——主控收不到正确 U_dc/I_exc 值直接 Trip，而你打电话问 ABB 代理得到的答复往往是”该 3BHB 号已停产需查库存”，这一等就是两三周。
典型场景与备货建议：
- 电厂励磁系统（Unitrol D/F）电流/电压反馈调理——非它不可，励磁调节器靠它闭环。建议：在役同型 ≥2 台则备 1 件冷备件（Buffer Stock），放干燥柜贴”适配 XXX 励磁柜”标签。
- ACS6000 中压传动直流环节电压/电机电流测量（矿山球磨、水泥辊压机主驱）——同产线多台相同传动建议 N+1 备件策略（3 台以上备 1 件），故障时可从邻柜借调暂用（评估可接受风险）。
- 老系统改造项目替代考量——若该卡确已 EOL 且无全新库存，建议借本次大修机会评估整体升级到 ACS6080 或新测量板（带不同物料号），避免被迫零散搜罗翻新版。
真实案例：
北方某 300MW 火电厂 #2 机励磁柜 Unitrol D 突然报”Field Curr Meas Fault”，切手动运行。查是 3BHB007445P0001 测量卡输入级运放老化导致零漂超限，备件库刚好有一件三年前按我建议囤的翻新版（测试好密封保存）。断电换卡→核对跳线（与原柜一致！）→上电校零→切自动闭环，全过程 40 分钟恢复。事后该厂把这条写进 MRO 规范：所有带 3BHB 老物料号的测量卡，凡在役设备统一按 1:3 比例配冷备件，不准零库存。
