产品详情

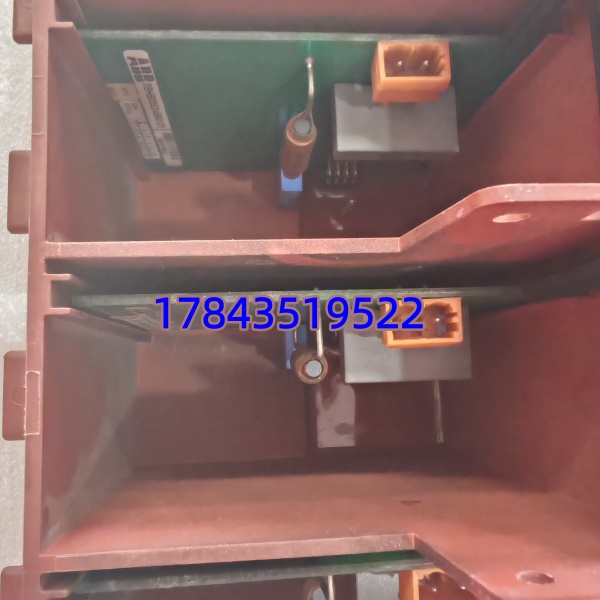

· 型号：3BHB005245R0101
· 品牌：ABB
· 系列：ACS6000 / IGCT Medium Voltage Drive — Gate Unit / Control Board（CECC 机架插件）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 3BHB005245R0101（ABB IGCT Drive Control / Gate Board） | 部分文档标为旧编号前缀 3BHB00xx 同系，需核对完整 3BHB005245R0101 |
| 适用系统 | ABB ACS6000（ACS6000SD / ACS6000SW），部分 ACS5000 及 IGCT 整流/逆变单元 | 具体依柜内 BOM Option Code 及 CDR 版本确认 |
| 模块功能 | IGCT 门极触发脉冲调理与放大、desaturation 检测、IGCT 结温/辅助二极管监测、故障反馈至 RCU | 参与硬件快速保护（Hardware Trip <2 µs 典型） |
| 背板供电 | +5 V DC（逻辑）、±15 V DC（模拟/驱动级隔离电源），由传动控制架电源板经背板供给 | 典型总功耗 5~12 W 依 IGCT 数量 |
| 触发接口 | 光耦隔离触发脉冲输入（自 RCU/CDP312 经光纤或背板 LVDS），高压隔离输出至 IGCT 门极（同轴或专用插头） | 严格按 ABB 手册扭矩锁紧门极连接螺母/插头 |
| 反馈/保护 | IGCT 导通压降(Vce) 监测、NTC 温度反馈、硬件 Fault Latch → 光纤回报 RCU | 板上 TEST 点可供示波器量测 |
| 通信/互联 | 无外部现场总线，仅通过 CECC 背板与 RCU（Regulator Control Unit）及电源板交换数据 | — |
| 状态指示 | PWR LED（绿）、RUN / FAULT LED（依 Rev），部分版本仅 TEST Point 可读状态 | — |
| 安装方式 | 插入 ACS6000 控制机架（CECC 槽位）或门极单元抽屉，导向销定位 + 前板螺钉紧固 | 支持在线插拔（Redundant RCU 时先切备用侧） |
| 涂层 | Conformal Coating（三防漆），符合 IEC 60721-3-3 Class 3C2（含轻微腐蚀环境） | — |
| 工作环境 | 0℃ ~ +55℃ 运行（柜内空调保障建议 ≤45℃），5%~95% RH 无凝露，-40℃ ~ +85℃ 存储 | — |
| 认证 | CE、cULus、DNV（船用版另立 PN）、RoHS | — |
| MTBF | >100,000 h（ABB IGCT Drive Datasheet 典型值，依温度降额） | 现场失效多因门极插头松动或功率段短路反冲损伤 |
| 生命周期 | ACS6000 IGCT 平台部分 CECC 板已入 Classic/LTB 期（ABB LCM 政策），新件需确认 PCN | 只接受完全相同 3BHB005245R0101（含 Rev 字母）替换 |
产品介绍
在中压 IGCT 传动柜（ACS6000SD 轧机主传）年检里拆过——这板子本体 MTBF 不错，真正高危的是 IGCT 门极同轴插头扭矩没达手册要求（典型 0.6~0.8 N·m）致接触电阻渐增，或功率段短路时能量沿门极反馈打坏检测电路。现场碰过一次 #2 逆变器报”Gate Unit Hardware Fault — Board X Communication Lost”，复位无效，最终查出板上一颗 desat 比较器芯片失效（追溯为上次功率模块炸裂残伤未彻换）。它是传动柜里直接盯功率半导体的哨兵，挂掉整台逆变器闭锁，连软启动都过不去。
严格来说 3BHB005245R0101 只适配指定 Rev 的 ACS6000 CECC 机架——部分早期 IGCT 柜用 3BHBxxxx 不同尾号板，背板引脚定义微差，只能同 PN + 同大版本 Rev 替换，换完注意门极插头扭矩复检。按 ABC 归入 A 类：每条关键传动线（热连轧主传、矿井提升机、船舶推进）建议按 N+1 留一块经上电或对标机验证过的冷备件，多台同型传动可建 Pool Stock 但须确认 BOM 完全一致。ABB 对 ACS6000 IGCT 部分 CECC 板发过 LTB 提示，建议向当地 ABB 服务部核最新 PCN，能囤先囤。
应用场景与库存策略
Gate Unit / 控制板故障 → IGCT 逆变器或整流单元直接 Trip，中压传动无法 Enable——在连续工艺（热连轧、有色箔轧、矿井多绳提升）整台电机丢转矩逼停全线或触发安全制动，非计划停机损失极高。而 IGCT 平台部分板卡 EOL，交期无限。
- 钢铁热连轧/冷轧 ACS6000SD IGCT 主传动逆变器——3BHB005245R0101 做 IGCT 门极驱动与状态监测 → 非它不可因 CECC 专有背板 + IGCT 配对参数绑定 → 建议主传按每台逆变器控制机架 N+1 备 1 块冷备（封存时贴原板 Rev 及适用柜号标签），每年大修目检门极插头扭矩+板卡电容。
- 矿井提升机 / 皮带输送机 IGCT 中压传动——单传动无冗余 → 建议按装置数 N+1 单独备，不可与其他产线混 Pool（不同 Option Code 可能要求不同 Rev）
- 船舶推进 IGCT 变流柜（ACS6000SW）——海事版有单独 Type Approval PN，若为此类确认带海事认证的替代 PN，勿混用陆用版
- EOL/LTB 应对——若收到 Last-Time-Buy 通知按剩余运行年限（再算 15~20 年典型 IGCT 驱动寿命）× 预期故障率估算，通常每 4~6 个在线槽位囤 1 块（注意区分整流侧/逆变侧 BOM 是否同 PN）；同步评估 Migration 至 ACS6080 新平台可行性做汰换规划
- 维护建议：每次功率模块插拔后必用量矩扳手复核门极插头扭矩；PM 时目测板卡电解电容无鼓包、光纤接头无污渍
真实案例：北方某铝箔轧机 2020 年 #1 机架 IGCT 逆变器（ACS6000SD）运行中突报”Gate Unit Fault — Board 3 Communication Timeout”，复位 Enable 仍锁机。拆出 3BHB005245R0101 目测无烧灼但光纤 RX 口对地绝缘偏低（≈50 kΩ，新件 >10 MΩ）——追溯上次功率模块更换时静电泄放不全微量损伤光耦。库房无同 PN（登记”ABB 传动备件”为 ACS800 通信卡不符），ABB 答复该 CECC 板部分区域 LTB 交期 20 周+。最终从集团另一厂区已停用同型柜拆板顶替（先核验 PN 含 Rev、上电测 PWR/RUN LED、光纤 Loopback 通过）恢复，事后全厂把所有 IGCT Gate Unit / RCU / 电源板按 N+1 建冷备并规定每次功率模块维护后复检门极扭矩。教训就一句：中压传动专有 CECC 板无通用替身，EOL 前向渠道扫货是底线，门极插头扭矩不复核迟早出事。
