描述
产品详情

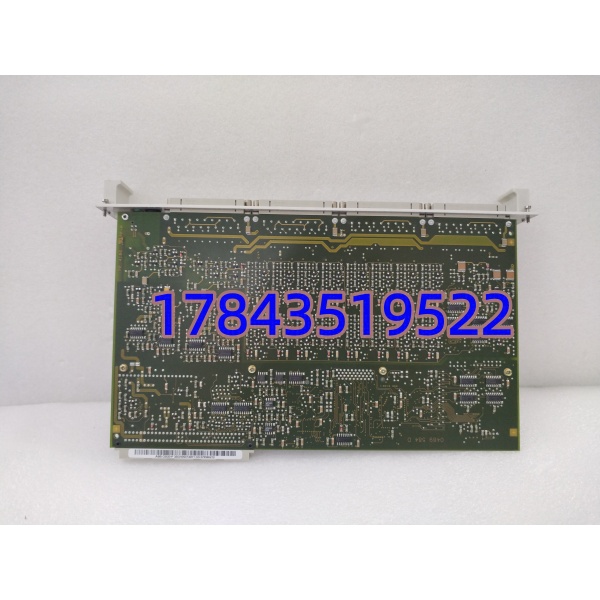

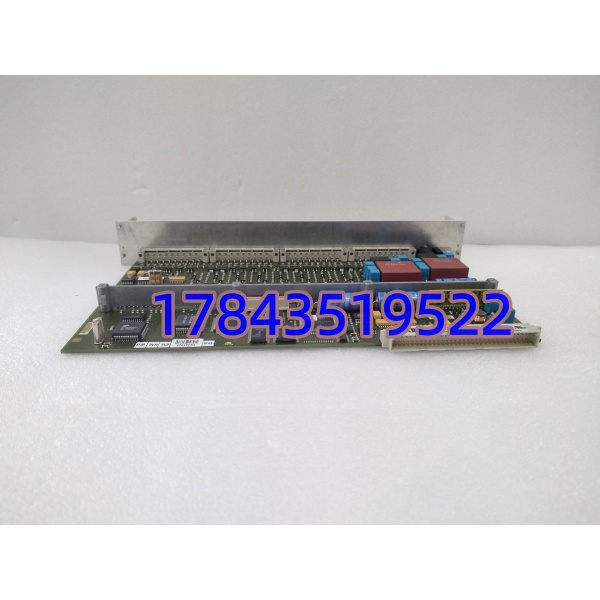

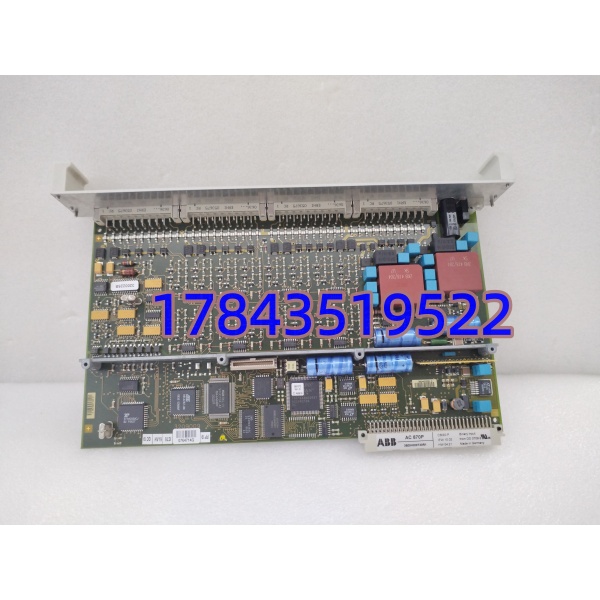

· 型号：3BDH000730R1（对应 PM803F CPU Module）
· 品牌：ABB — Process Automation Business Area (Freelance 800F DCS)
· 系列：Freelance 800F — PM803F Central Processing Unit
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 物料号 | 3BDH000730R1 |
| 模块型号（市场） | PM803F — Processor Module for Freelance 800F |
| 产品描述 | Freelance 800F system CPU, with 2 Ethernet ports & SD card slot |
| 适用机架 | F 800F-CR (Central Rack 4/8/12 slot)、F 800F-ER (Extension Rack) — 插 Slot 1（最左 CPU 槽） |
| 处理器 | 32-bit RISC @ ≈ 133–200 MHz（依批次），典型布尔执行 ≈ 0.3 ms/Kinst |
| 用户程序内存 | 16 MB（代码+数据，依 CBF version 可配分区） |
| 掉电保持 | 通过锂电池（安装于机架 PS803F 或专用 BAT 座 EB/BAT 模块）保持 Retain 变量；SD 卡可存完整 project backup |
| 以太网端口 | 2× RJ-45 10/100Base-TX，Auto-MDIX；支持 Freelance 专有点对点、OPC DA/UA、Modbus TCP（选件）、Web diag |
| SD 卡接口 | 1× Type I/II SD card slot（推荐 ≤2 GB 工业 SD 卡，FAT32 格式），用于程序/趋势/报警存档及自动加载 |
| 现场总线扩展 | 通过附加通讯模块（如 CI854 / CI867 等 Profibus DP / Modbus / FF H1 接口卡插相邻槽位） |
| 编程/组态软件 | ABB Control Builder F (CBF) v7.2x 起，推荐 v9.xx / v10.xx 匹配 FW |
| 背板电源需求 | +5 V DC @ ≈ 1.2 A（由 PS803F / F 800F 电源模块供给） |
| LED 指示 | RUN（绿）、STOP（黄）、ERR（红）、ETH1/ETH2 Link/Act（绿/黄）、SD（绿 卡检测） |
| 最大 I/O 容量 (典型) | 离散 I/O 2000 pts、模拟 I/O 1000 pts、控制 loop 受 scan time 限制 |
| 冗余支持 | 可与第二台 PM803F 组成控制器冗余（需冗余机架及专用同步电缆/以太网） |
| 工作温度 | 0 … +55 ℃（IEC 60068-2-1/2，柜内） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | CE / cULus / FM Class I Div 2 / KC / GOST R |
| 生命周期状态 | Freelance 800F 部分早期硬件 PM802F→PM803F 替代；PM803F 仍在 Freelance 800F 现行销售但关注 ABB Product Change Notice — 新大型 DCS 项目倾向 System 800xA 但 Freelance 存量大 |
| 备注 | 不与 AC 800M PM851/861 互换（背板不同、软体不兼容）——采购常混淆 3BSE…(AC800M) 与 3BDH…(Freelance) |
产品介绍
化工厂中控室碰过：Freelance 800F 柜 PM802F 因电容老化报 “Watchdog Timeout” 反复重启——程序没事但 CPU 挂掉全装置降手动。换 （3BDH000730R1）后插 SD 卡从备份自动装载跑起来，只重下 CBF 硬件配置（CPU Type 改 ）未动逻辑。（这是 对 PM802F 的典型升代场景：同机架同背板，FW 兼容老项目但 CBF 需 ≥v7.2 且建议升到与 FW 匹配版本。） 是 Freelance 800F 主力 CPU，双以太网口省外置交换机做工程师站+OS 双网或冗余对，SD 卡槽让现场无 PG 也能插卡提取趋势——老 PM802F 无 SD 卡槽且主频低，维护体验明显提升。
严格来说它只用于 Freelance 800F 机架（F800F-CR/ER）不能插 AC 800M 机架（如 TB807/TB852 背板），与 AC 800M PM851/PM861（3BSE065500R…）物理引脚软件均不同——买错插不进或烧背板。CBF 组态中需将 CPU 类型选为 并确认 Firmware Version 兼容（建议 FW ≥ v9.xx 配合 CBF v10.xx）。部分区域 ABB 对早期 PM802F 发 EOL—— 仍可订但交期偶有 6–10 周，关键装置按 LTB 备 1 件冷备（Freelance 控制器故障虽 I/O 可 Fail-safe 位未必全安全——恢复时间影响大）。
替换与升级建议
✅ 直接替换（同规格互换）
- ——插槽同 F800F 机架兼容，IP/MAC 存 NVRAM（或 BootP/DHCP 重配），CBF 硬件配置选 不变。建议记原 MAC/IP、SD 卡备份项目文件。若换下旧 可读用 DriveWindow 类工具（Freelance 用 CBF Upload）备份参数。
- ：同机架同背板电源，CBF 打开原项目 Change PLC Type → → 重下载（逻辑全兼容；老项目如用特定老 FW Call 需确认 FW 支持——通常向上兼容）。建议同步升 CBF 至匹配 FW 版本做验证。
⚠️ 平台不同（不可替）需整系统迁移
- AC 800M PM851/PM861/PM891（3BSE… 系列）——不能物理或程序直接替 。Freelance→800xA 需整套新硬件+I/O 重组态及 SAT——老线不停产不推，仅新项目或全厂数字化改造考虑。
- ——单台故障可直接换同型号，重同步无需改程序（冗余配置保持）。注意同步电缆/以太网冗余链路需预先接好。
❌ 硬件不兼容
- Siemens S7-400 CPU / Honeywell C300 等异品牌 DCS CPU——尺寸背板均不同，不可替。保留 Freelance 800F 架构或评估整系统迁移（成本高一般不推荐仅因 CPU 缺货）。
