描述

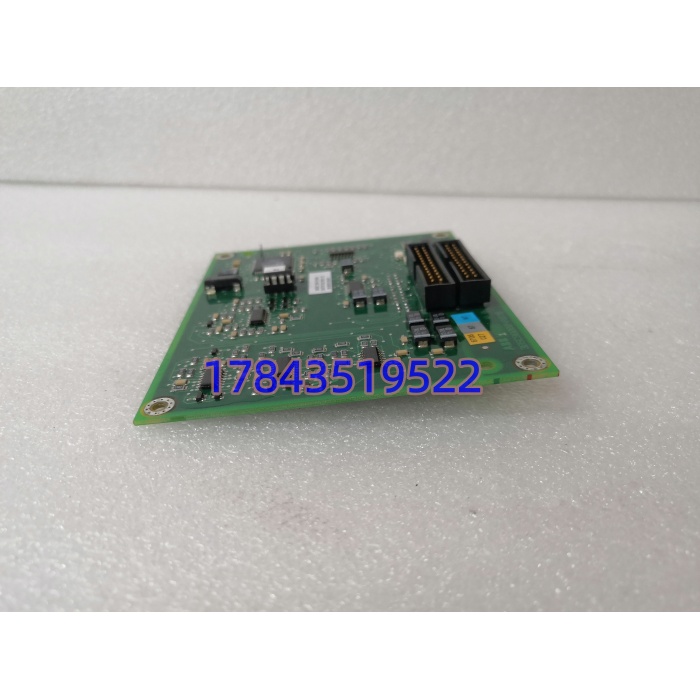

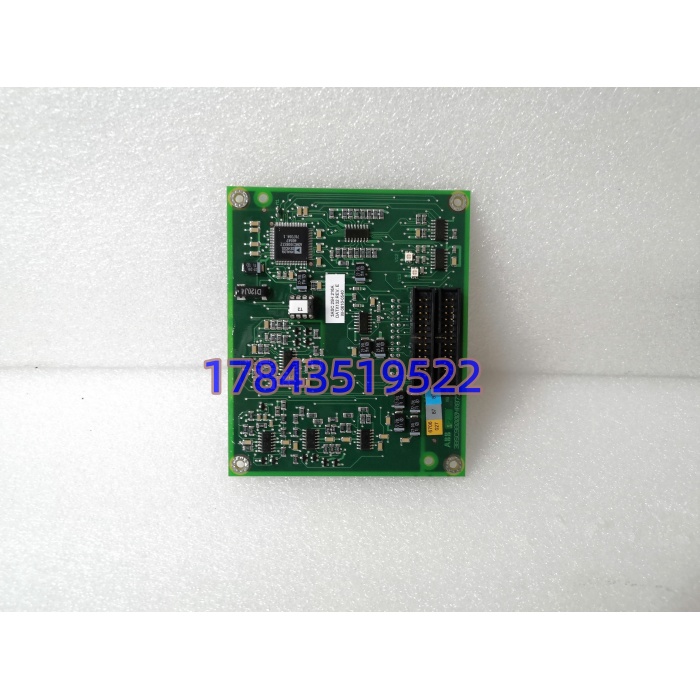

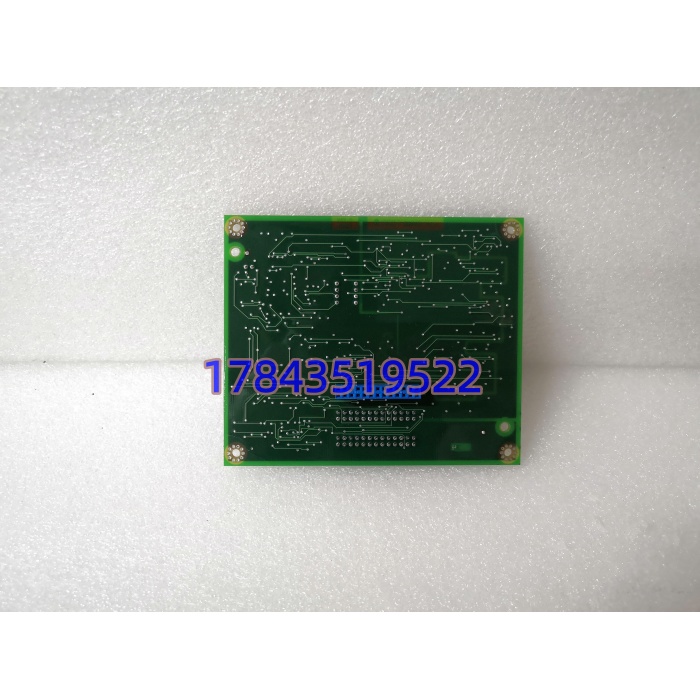

产品详情
· 型号：DATX132
· 品牌：ABB
· 系列：AC800M 控制系统（传动通信扩展）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | AC800M 机架内 DDCS 光纤传动接口板 | 非 CPU、非 I/O、非以太网卡 |
| 订货号 | 3ASC25H216A | DATX132 是板级型号，3ASC25H216A 是 ABB 内部物料号 |
| 接口形式 | 2×ST 多模光纤（DDCS IN/OUT） | 62.5/125µm 光纤，850nm VCSEL |
| 协议 | ABB DDCS（Distributed Drive Communication System） | 私有光纤协议，非 Modbus/Profibus |
| 通信周期 | ≤2 ms（典型 1-2ms 周期数据交换） | 硬实时，不占控制器扫描 |
| 适配传动 | ACS600 / ACS800 / ACS850（带 DDCS 光纤口） | 老传动柜标配，新 ACS880 多用以太网 |
| 适配控制器 | PM851 / PM856 / PM860 / PM861（AC800M 系） | 插 AC800M 机架任意空闲槽 |
| 供电 | 背板 24VDC，典型 <5W | 无独立电源口 |
| 指示 | RUN / ERROR / LINK / ACT LED | LINK 灭=光纤断或光衰过大 |
| 配置 | Control Builder M / Hardware Config | 无需额外 GSD 文件，DDCS 映射自动识别 |
| 热插拔 | 支持（建议停机或传动禁使能状态下拔） | 运行中拔可能导致传动报 F008 通信丢失 |
| 环境 | 0~55℃，5-95% RH 无凝露，IP20 柜内 | 海拔 2000m 降额 |
| 机械 | 标准 AC800M 单槽模块，约 185×105×40 mm | 与 DI/DO/AI 模块同宽 |
| 状态 | ABB 已对 DATX132 停止主动推广，AC800M 平台整体进入长尾期，MRO 拆机/New Surplus 为主 | 无同槽 Pin2Pin 继任（新架构走 PN/Modbus TCP） |
产品介绍
从维护者视角看，DATX132 是那种”传动报 F008 通信丢失、但 DCS 上所有以太网设备全绿”的隐形故障点。在某个热连轧机项目里碰过：粗轧 R1 主传动 ACS800 凌晨三点报 F008，操作台速度给定发不出去，机架咬钢中断。维保第一反应是查交换机，结果发现 DATX132 的 LINK 灯灭了——ST 口光纤耦合器簧片疲劳，光衰从 -12dBm 漂到 -18dBm（临界值），DDCS 链路直接断。这种故障以太网交换机看不出来，因为 DATX132 走的不是 TCP/IP，是 ABB 私有光纤环，Ping 不通、SNMP 管不着。
严格来说，它只在 机架 + DDCS 光纤传动拓扑三位一体下是原配；新 ACS880 传动主推 PN/Modbus TCP/EtherCAT， 插上去物理口能对但协议不认。TCO 上单件 MRO 价 4000-9000 块，但它能让一套老轧机/挤出机/矿山提升机的 +ACS600/800 组合再撑 8-10 年不碰整体传动通信架构改造——后者要把 DDCS 光纤全换成工业以太网，牵涉到每个传动柜的光纤熔接盒拆除、以太网交换机新增、Drive Composer 工程重配，单线改造报价常破百万。备 1 件同型号冷备，是老传动柜最该锁的通信件。
应用场景与库存策略
最阴的失效是”光衰临界”——LINK 灯还亮（说明有光），但 DDCS 误码率爬升，传动偶尔报 F008 后又自愈，操作工以为是传动单元抽风，其实是 的 ST 口在退休。采购上 ABB 原厂已不主推，MRO 拆机件怕 ST 口陶瓷芯有微裂或耦合器簧片疲劳，到手时光衰就接近临界。
- 钢铁热连轧/冷轧主传动： + + ACS600/800 光纤环 → 非它不可因轧机速度环要求 ≤2ms 且 DDCS 抖动小于以太网 → 建议每机架备 1 件冷备（A 类，通信断=咬钢中断，单次损失六位数）。
- 矿山提升机/皮带机：多传动单元经 上 → 非它不可因提升机 SIL 2/3 安全链依赖 DDCS 硬实时 → 建议 Last-time-buy 按现网机架数 30% 囤，ST 口拍照存档。
- 新建项目：ABB 主推 走 PN/Modbus TCP 或 ACS880 直连， 基本不选型 → 采购阶段直接砍。
- 改造陷阱：有人拿普通光纤网卡或 Profibus 光纤转换器”替”它 → DDCS 是 ABB 私有协议，插上去传动报 F008 不变 → 运行装置只做 同型号备件。
- 无人值守站：传动通信断了远程启不来 → 安全库存 = 1 件 Buffer 现场锁柜，不依赖供应商代管（SIL 件代管责任难划）。
真实案例：2021 年华北某 1780mm 热连轧 R2 机架， 机架内 （3ASC25H216A）运行第十一年。梅雨季精轧区传动偶尔报 F008，持续 2-5 秒后自愈，操作台速度给定中断导致带钢拉窄。维保用光功率计打 的 ST 口，发现 Tx -14dBm、Rx -17dBm（临界 -18），耦合器簧片疲劳实锤。库房零库存，天津 MRO 调同型号拆机件 28 小时到，停机 40 分钟更换+光功率复测，Tx -13dBm、Rx -14dBm， 彻底消失。事后把 提 A 类，按 R1/R2 机架各锁 1 件冷备，并把所有在网 的光功率值每季度建档。那次若等原厂 12 周或盲目改以太网传动，停机改造损失约 80 万/天，一件备件不到 6000。
