产品详情

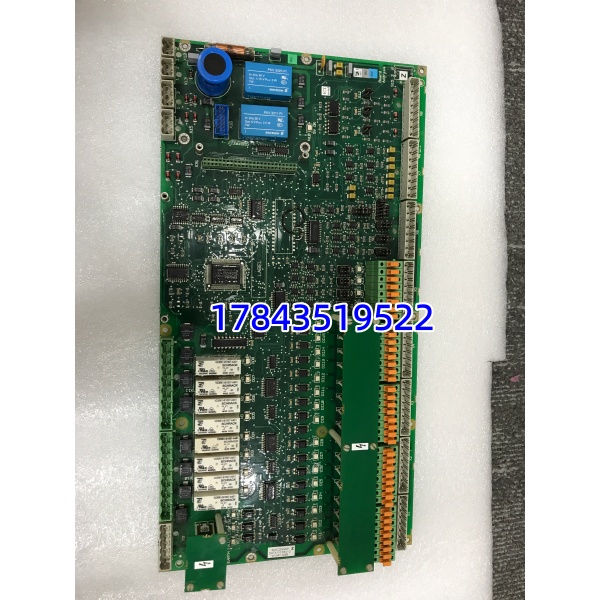

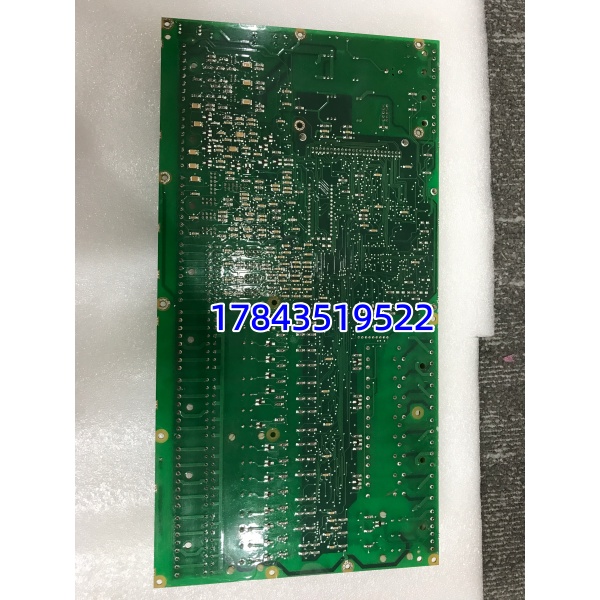

· 型号：3ASC25H209（常见完整代号 3ASC25H209-58 等依后缀）
· 品牌：ABB
· 系列：Advant Controller 160 / S100 System — 16-Channel 24 V DC Digital Input Module
规格参数
- 模块类型：S100 / Advant 160 系统数字量输入卡（Electronic Module）
- 输入点数：16 点，分两组 ×8 点共用参考（COM1/COM2）
- 额定输入电压：24 V DC（允许 18～30 V DC，部分资料 15～32 V DC）
- 逻辑电平：”0″ ≤ 5 V DC，”1″ ≥ 13～15 V DC（典型导通阈值 11 V）
- 输入电流：典型 3～7 mA @ 24V ON（依内部限流电阻）
- 传感器类型：支持干接点（需外部或模块供参考电压经端子块）或湿接点（外部 24V 源）
- 隔离：现场侧与系统侧光电隔离 ≥1500 V DC；组间不隔离（同组 COM 共地）
- 输入滤波：硬件 RC + 软件可组态消抖（通常 0～20 ms 可选，依 Advant 组态工具）
- 状态指示：每通道 1 个 LED（ON=亮绿），模块 PWR/ERR LED
- 供电方式：由 S100 机架背板 +5 V DC 供给逻辑侧；现场侧 24V 由外部经端子块引入
- 功耗：典型 ≈ 1.5～2.5 W（背板侧）
- 配套端子块：需配 S100 系列 DI 端子块（如 TU810/TU812 风格螺丝/弹簧端子块或老版 S100 端子单元，依具体机架型号——模块本身不接现场线）
- 安装方式：插入 S100 机架槽位（通常 Slot 2 起），左侧紧邻电源或按槽位规划，与 CPU/通讯耦合器同在机架
- 编程/组态接口：Advant Controller 160 用 CBF/Advant Engineering Tool 或 Master Software； 通过通讯耦合器映射至上级 DCS
- 工作温度：0 ～ +60℃（部分资料 -20～+60℃，以手册为准）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 非凝露
- 认证：CE / UL / cULus / DNV（依出货批次）
- 尺寸（模块）： 标准宽 ≈ 宽 20～40mm × 高 约机架高，依具体 子系列
产品介绍
（从历史生命周期验证+停机损失视角切入）
碰过九十年投运化水程控用 Advant 160+ I/O，这批 3ASC25H209 跑足 18 年才首次坏——典型”老不死”但原厂 EOL 多年。它不像 CPU 有 EEPROM 需备份，插上新卡自动被机架识别，只要端子块（TU810 类）接触良好换卡 3 分钟恢复。问题是很多厂忘了它是 专属，买成 AC800M DI 卡或 S800 模块插不进，等发现时快递已隔天。
严格来说它只在 机架背板协议下工作，与 AC800M/AC500/Freelance 800F I/O 完全不兼容。TCO 角度看单价不高（二手几百欧元级），但交期飘——有一年帮客户调华北某项目等了 6 周拆机市场。建议： 系统在役且无升级计划的，按 A 类关键 DI 槽位每机型留 1 件冷备，总成本忽略不计但 MTTR 从周变小时。
应用场景与库存策略
痛点：老厂 Advant 160 / 做公用工程（化水/空压/输煤程控）主站，DI 卡若故障无备件需等拆机市场——某些项目甚至整套 已无技术支持，停机等货风险极高。
典型场景与备货建议：
- 火电/核电辅控（化水、除灰、输煤） — Advant 160 + DI 采泵运行状态/液位开点/限位 ⇒ 建议按 DI 槽位类型每规格留 1 件冷备（中心库保管），A 类管
- 老石化装置辅助系统 — 做压缩机辅助顺控 DI ⇒ 建议供应商 VMI 寄售或自留 1 件
- — 原设计即 3ASC25H209 ⇒ 立即核现在役数量，Last-Time-Buy 1～2 件计入战略呆滞准备金
- 已计划升 Freelance/AC800M — 过渡期仍建议留原件 ×1 覆盖迁移前突发故障
真实案例：
东北某 200MW 机组化水程控（Advant 160 + I/O）运行中 3ASC25H209 Ch9~16 LED 全灭但逻辑未报模块 Fail——查是端子块弹簧端子疲劳致第二组 COM 失电（老 TU810 弹簧款），并非模块坏。顺便发现库房无同型号冷备。订拆机件等了 17 天（期间该组 8 点液位开关读 0，运行手动干预）。到货后先换端子块解决问题，多余模块封存冷备。复盘： DI/DO 模块单价低但交期长，每种留一件，端子块弹簧款每 5 年计划更换。
