描述
产品详情

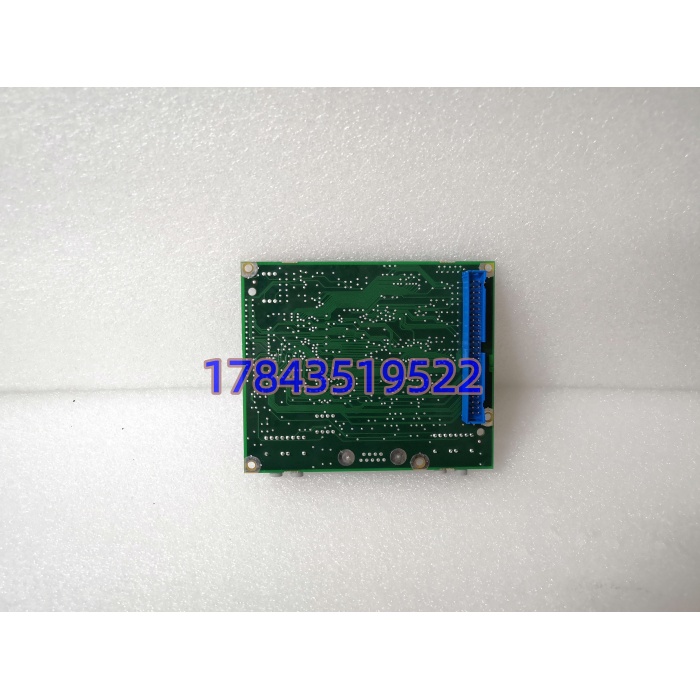

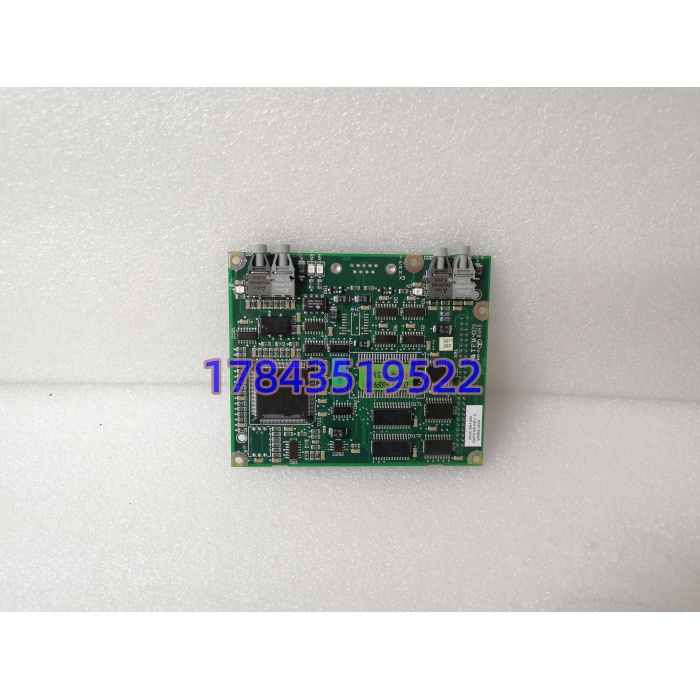

· 型号：DAPU100（3ASC25H204）
· 品牌：ABB
· 系列：ABB 传动驱动控制板（DAPU100 / 前代 DAPC100）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 角色定位 | ACS600/ACS800 传动柜控制区驱动接口板 | 介于 DATX110 主控与 IGBT 驱动级之间 |
| 通道规模 | 典型约 8DI / 6DO / 2AI 级（非固定 8+8+8+4，依固件版本重映射） | 含使能/联锁/编码器反馈汇接 |
| 上游对接 | DATX110（3ASC25H209）主控板 | 内部并行/串行总线，非外挂 Modbus |
| 下游对接 | IGBT 驱动级、RDCO 编码器接口板 | 闭环矢量控制时协同 RDCO-01 |
| 供电 | 控制侧 24VDC（背板/柜内控制电源） | 功率侧不走这块板 |
| 通信 | 依附 DATX110 背板链路，部分版本经 RDCO 扩 Encoder | 本身不带 RJ45 Profibus 主站（那是另一类卡） |
| ESD 敏感 | 是，板载 FPGA/ASIC 不耐静电 | 拔插必须防静电手环 |
| 安全更换 | 主电源断→控制电源断→直流母线放电≥10min（Udc LED 灭）→验电 | 带电拔等于赌运气 |
| 尺寸重量 | PCB 约 160×100 mm 级带挡条，0.2–0.4 kg | 非 70×99×62mm 那种 AC500 CPU 壳 |
| 温度 | -10~+55℃（柜内控制区，非功率散热区） | 存储以原厂手册为准 |
| 生命周期 | 原厂停订单卖；市面 NOS/拆机测好/板级维修 | 价格随可用件波动大 |
产品介绍
（A 场景痛点切入）现场实测发现，DAPU100 这种板子最容易被误判——ACS800 报”Drive fault”或”Gate supp/IGBT desat”时，维护第一反应是查 IGBT 或 DATX110，结果最后是 DAPU100 上那颗驱动许可光耦老化，使能信号到 IGBT 门前晚了 1.2μs，关断重叠把阻尼电阻烤变色。它不上量、不跑逻辑、不进 DCS 标签表，所以 CMMS 里常被归到”传动杂项板”吃灰，等真坏了才知道整柜传动就拴在这块 0.3kg 的 PCB 上。
严格来说，DAPU100（3ASC25H204）是 DAPC100（3ASC25H203）的升级位，两者脚位近但固件和接口定义有差，老柜子换 DAPU100 前得核对 DATX110 固件是否认它；至于网页里把它写成”AC800M 8AI4AO8DI8DO 混合卡”或”Profibus DP 主站卡”或”AC500 CPU 带 2MB 内存”——那是三家 reseller 模板互抄的垃圾数据，不是这块板。 从 TCO 看，单块拆机测好件几千到一万出头，比起 ACS800 主传动停一次风机的电损（连续工艺按小时六位数计），A 类冷备 1 件/传动柜+同柜 DATX110 不同备是蠢办法—— 和 是搭档，备件 BOM 得成对锁。ABB 把 ACS880 往新代迁，但存量 ACS800 还得跑十年，这板就是老传动的”关节软骨”。
应用场景与库存策略
传动接口板失效的特征是”变频器偶发故障、复位后能跑、三天后再跳”——不是硬坏，是驱动许可时序漂移。原厂停订后，拆机件最怕 ESD 维修时烙铁接地不良留下暗伤，上机两周才暴露。
- 矿山主扇/磨机 ACS800 单传动（++IGBT 三相） → 非它不可（驱动接口绑死 脚位，换通用 I/O 卡进不去功率链）→ ABC 分 A 类，单柜备 1 件未上电冷备+ 同 Rev 备 1 件。
- 造纸机分部传动（多台 ACS800 经 DriveBus 同步） → 一台跳全线降速 → 建议供应商寄售 1 件 +1 件 ，业主不占资金。
- 港机起升变频器（启停冲击大、制动单元频繁） → 备件到货必须做 DriveWindow Light 读板级故障缓存+假负载测 DO 使能脉宽，别信”灯亮即好”。
- 同厂多传动柜同源 → 与 DAPC100 禁止混插同柜（ 固件会报 Board Mismatch）→ 备件 BOM 锁死”3ASC25H204 + 配 Rev X”，禁止只写 DAPU 系列。
- 出口项目（含 CE/UL 文档链） → 必须带原厂 COC 或 ABB 授权返修标 → 拆机件过不了 FAT 审查，LTB 没赶上的走 ABB 传动服务再认证。
真实案例：2022 年西南某铝厂，电解排烟风机 主传动每隔 40 小时左右报一次”GD0 DESAT”，复位能跑。库存系统写” 控制板备件 1 件”——翻出来是 （主控），插上不解决驱动链问题。紧急从广州调 3ASC25H204 拆机测好件，报价原厂停订前 3.3 倍，到货先按手册断主电+控制电+等 Udc LED 灭≥10min，拔旧板发现使能光耦引脚有维修补焊痕（前次维修暗伤），换新品后 DriveWindow 读 GD 波形对称、关断时间 24μs 内，连续跑 30 天无跳。反思：冷备件台账写” 板卡”等于埋雷，必须锁” 3ASC25H204 + 配对 Rev + 直流放电 SOP + 换板后 DriveWindow 波形比对”，并把”偶发 GD DESAT 先查 再查 IGBT”写进故障树。
