产品详情

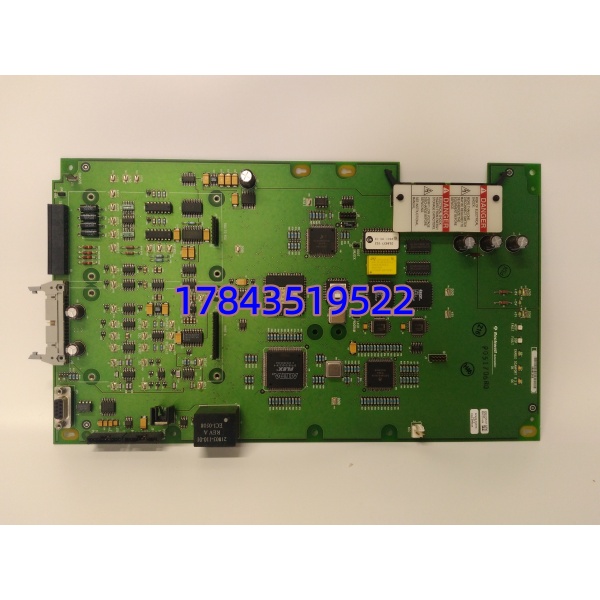

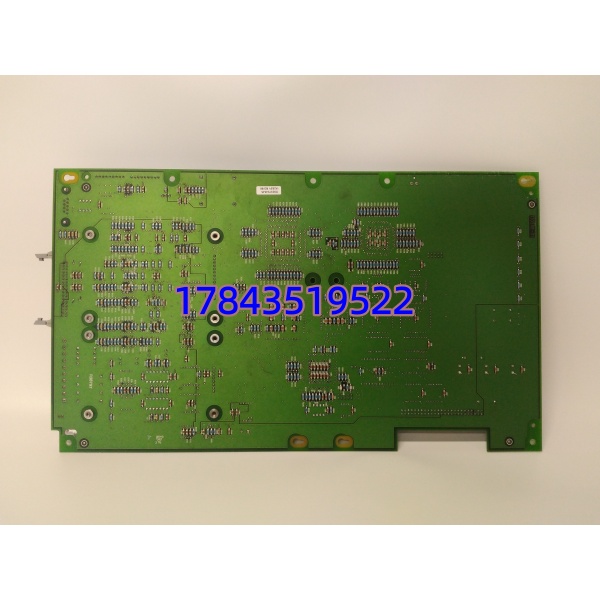

· 型号：2364-SPM03A（ABB S800 I/O Power Supply Module — 24 V DC 10 A version，交叉引用 SD822 / SA801F-10A）
· 品牌：ABB (Process Automation — S800 I/O & AC 800M Compatible)
· 系列：ABB S800 I/O System / AC 800M Local I/O — System Power Supply
规格参数
| 参数项 | 说明 |
|---|---|
| 模块名称 | Power Supply Module for S800 I/O Rack / AC 800M Local I/O (24 V DC, 10 A) |
| 旧物料 / 渠道号 | 2364-SPM03A（常等效 SD822 / SA801F-10A — 以现装机架基座兼容型号为准：SD822、SA801F、SPM01/SPM03 等） |
| 适用机架 | S800 I/O 机架基座 TU810/TU812（水平）或 TU813/TU814（垂直）——插基座左侧专用电源槽；亦用于 AC 800M 本地 I/O 扩展架 |
| 输入电压 | 85–264 V AC (47–63 Hz) 自动范围 或 120–250 V DC（依具体版本——部分仅 AC 输入，订前核对现有机型） |
| 输出电压 | 24 V DC ± 1%（出厂），可调 ± 5% via 内部微调（少数版 DIP） |
| 输出电流 | 连续 10 A @ 40℃（降额高温），总 240 W（部分版 5A = 120W 依后缀区分——SPM03A 通常 10A） |
| 输出隔离 | 输出–输入 1.5 kV AC 功能隔离；输出– chassis 500 V |
| 冗余 | 支持双电源 N+1 并联均流（内置二极管 OR-ing，不需外跨模块），均流精度 ± 5% |
| 保护 | 输入 OV/UV、输出 OC (hiccup restart)、过温、短路保护自恢复 |
| 状态指示 | 前面板 PWR (输入 OK)、OUTPUT OK (或 PASS/FAIL LED) |
| 背板供电对象 | S800 I/O 模块电子线路（逻辑侧）；可选经端子供现场传感器 24V（依基座配线） |
| 安装槽位 | I/O 基座左侧 Power Slot（通常槽 PS1 / PS2），不可插 I/O 槽 |
| 工作温度 | 0 ～ +55/60 ℃（存储 -40 ～ +85 ℃），降额 > 50℃ |
| 三防涂层 | 部分 REV 带 Conformal Coating（海上/腐蚀环境优选） |
| 认证 | CE、UL、cULus、DNV/GL（部分）、FM Class I Div 2 |
| 生命周期 | 系列仍供但早期 2364-SPM03A 标法被 SD822/SA801F 替代——新购选 SD822 (24V 10A) 或 SA801F 同参数 |
产品介绍
（采用 现场典型故障模式 + TCO 视角 切入）
2364-SPM03A 在 I/O 柜里干的事很简单——把厂用电转成 24V DC 喂 I/O 模块电子线路。它不像 CPU 复杂，但一坏整架 I/O 全掉线（ 模块靠此 24V 逻辑侧供电，现场 24V 励磁通常分开）。某个化水 机架运行十一年出现 I/O 随机 “Communication Loss with Module”——量电源输出端带载 8A 压降超差，输入 OK，判定电容 ESR 恶化。换 （同代替代）恢复。
库存角： I/O 机架按 每机架 N+1 留 1 块冷备（双电源机架备 1 块替换件），多相同基座机型可池备。单价适中、故障率低但缺了整架 I/O 失联——属中值 B→A 升类关键件。注意确认您现用是 5A 版(120W)还是 10A 版(240W)再采购——混插物理兼容但降额不够会过温保护。
应用场景与库存策略
机架 I/O 全掉线先查：①此电源 PWR/OUTPUT LED（输入 OK 但 OUTPUT 不亮=过流/过温保护 或 负载短路）；②量输出端 24V 带载压降；③确认输入侧电压正常（有 UPS 否掉电）。80% “电源坏”是后端 I/O 短路或负载超——拔部分 I/O 模块看 OUTPUT OK 回亮可初判。
典型场景与备货建议：
- ：每 I/O 机架 1 只电源→建议按 每两种相同 TU 基座+电源版本备 1 块冷备（多架共享）；双电源配置(N+1) 按机架数每架备 1 替换块。
- ：关键装置单电源架→备 1 块 / 每控制室；双电源架 N+1 按实配。
- ：确认现装是 5A 或 10A 版——新购选 (24V 10A) 或 SA801F-10A（物理/电气兼容，替代 old 2364- 标法），ABB 承认替代关系。若您仍用极早期 non-redundant 5A 版评估升 10A。
- 集团多基地：统一 基座(TU810/TU812) & 电源版本(24V 10A)后按总数 10–15% 备电源集中调度，降呆滞。
真实案例：西北某 PX 装置 I/O 本地架（TU812 Base + 2364- 10A ×1 单电源），运行第九年某日全部 8 个 DI/DO 模块 Comm Loss——柜前见电源 INPUT OK 绿灯亮 OUTPUT OK 灭，量输出端 24V 带载(约 6A) 掉至 21.3V 卸载回 24.1V。判定老电解电容 ESR 超标，停机 10 min 断总→拔旧（记录端子标记）→插新 （同 10A 版，确认替代 2364- 兼容）→核线→上电 OUTPUT OK 绿灯→I/O 模块陆续上线→Verify I/O 通信正常。保运说：” 电源十年不坏，一坏全架 I/O 飞——库里早按建议留一块，换完量带载压降确认 OK。”
