描述
产品详情

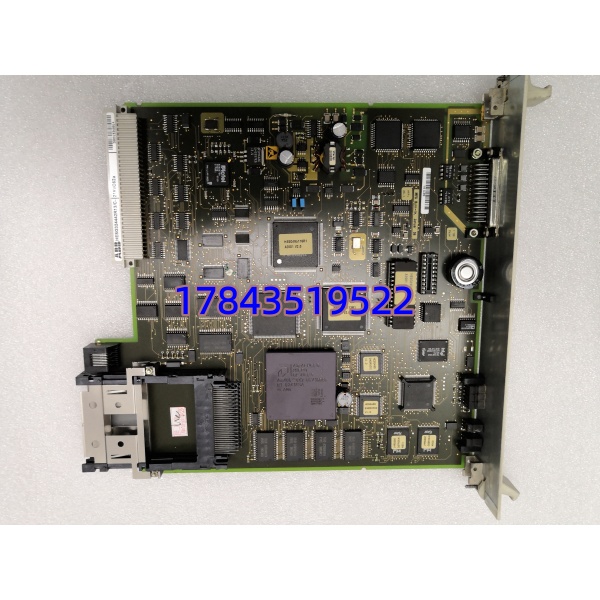

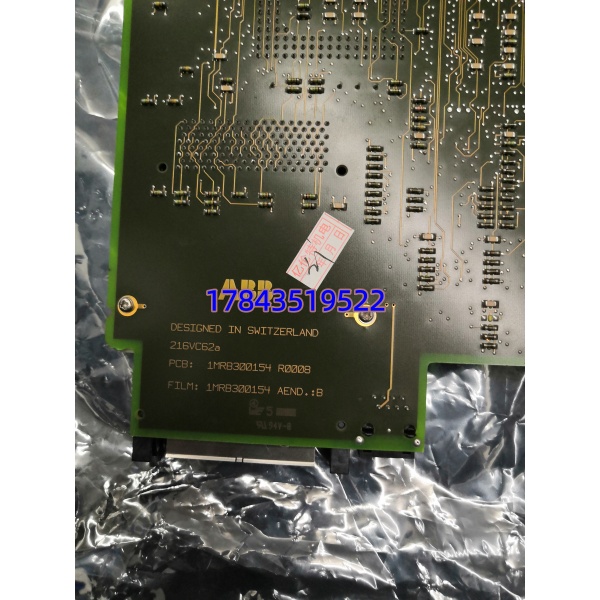

· 型号：216VC62A（ABB Harmony/Symphony HCU Processor Module，市场通称 CP30 家族，部分 BOM 标 INICT13+CPU 组合）
· 品牌：ABB Automation (继承自 Westinghouse Process Control — ProLoG / INFI 90 技术)
· 系列：Symphony™ Harmony HCU (Harmony Control Unit) / INFI 90 Open 兼容架构
规格参数
- 产品类别：Harmony HCU 主控制处理器模块（Control Processor，CP30 class / INICT13 backplane + CPU board）
- 适用系统：ABB Symphony Harmony HCU 机笼（HCU-E / HCU-S），向下兼容 INFI 90 Open / INFI 90 早期系统
- 处理器：Motorola MC68040 或 MPC 860/8260（依 PCB Rev 及年代，后期版 PowerPC），主频 33–200 MHz（以实物铭牌为准）
- 控制周期：典型 0.5 s / 1 s 可组态（连续控制回路），顺控扫描 100–250 ms
- 内存：DRAM 典型 4–16 MB（依 Rev），NVRAM（带电池备份）存组态/累计器/SOE 队列
- 非易失存储：Flash / EPROM 存引导及固件，参数靠 NVRAM + 电池保持
- 网络接口：INFI-NET (Coax/ Fiber) 或 INFI-90 总线经背板与 INICI01/INICI02 通信模件交互（216VC62A 本身插 INICT13 背板槽位 1）
- I/O 通信：与 INBIM01/INBIM02（Bus Interface Module）通过 CT13 背板轮询 I/O 模块
- 状态指示：Run / Fail / Com / Battery Low / Network Active LED（依版本）
- 电池备份：板载锂电池或超级电容保持 NVRAM（典型 5～10 年寿命，老版用 1/2 AA 锂电池座）
- 供电：HCU 背板 +5V / ±15V DC（由 HCU 电源模块如 IPSYS01 供给），典型功耗 8–15 W
- 安装方式：插 INICT13 或兼容 Harmony HCU 底板的 Slot 1（主处理器位），第二槽可选冗余 CPU（热备）
- 冗余支持：1:1 主备 CPU 热备切换（需两块同 Rev CPU + 冗余电缆），切换时间 < 150 ms（典型）
- 工作温度：0℃～+60℃（控制室），-20℃～+70℃ 存储
- 相对湿度：5%～95% RH 无冷凝
- 尺寸/重量：约 233×160 mm（6U Eurocard）/ ≈0.3 kg
- 认证：CSA / UL / CE（随 Symphony 系统）
- 备注：216VC62A 在不同时期 BOM 可能对应 CP30A / CP30B / CP40 变体，采购须核对原拆机板完整物料号及 Harmony HCU 类型（INFI 90 vs Symphony Harmony），冗余对必须同 Rev
产品介绍
（从历史生命周期验证切入——某 300MW 自备电厂 Symphony Harmony HCU #2 控给水/燃料，运行第 18 年 NVRAM 电池漏液腐蚀焊盘致 “Processor Fault — NVRAM Checksum Error”，控制策略全丢。原厂早已将 216VC62A 列入”Limited Availability / Last-time-buy”，新 Symphony Plus 不直接插此卡。这种卡不只是插拔——换完要确认 NVRAM 含最新下装组态或从 .cfe/.db 文件重下，电池必须换新并做 Calendar/Time Set。）
216VC62A 在 Symphony/Harmony 架构里就是 HCU 的”大脑”——它跑 CBF/Composer 下装的连续控制块（PID、比值、选择）、顺控 SFC 及模拟量监视，通过 INFI-NET 与上位 OIS/OIU 通信，下挂 BIM 模块扫 I/O 点。严格来说它只在与同 Rev 冗余伙伴做无扰切换时保证控制连续，混 Rev 冗余对可能 Sync 失败或报 Config Mismatch。换卡后最主要三件事：① NVRAM 含最新组态（或准备用 Composer/CBF 重下）② 电池新（或超级电容已充好）③ 冗余对状态确认（若配冗余）。若旧卡全死且无离线备份，需从工程 .cfe 重下并核对所有 SFC Step 与模拟块参数——这是为什么我坚持每年 Dump NVRAM 到 PC。
库存经理视角是 A类单点——HCU 主控卡故障全站对应工艺段失控（MFT/ETS 可能只监视不控制需确认配置）。全新原厂基本绝迹交期 N/A，翻新版测试好件是现实选择。我管的电厂做法：同型 HCU 每对（主+备）视为 1 单元，按在役 HCU 对数 N≥2 备 1 件冷备（锁防静电袋+干燥剂），同时强制每年一次 NVRAM 备份到 Composer 工程文件 + 纸质关键设定值留底。收到 Phase-out Notice 立即 Last-time-buy 按未来 7–10 年更换量+1。
应用场景与库存策略
痛点切入：
Symphony Harmony HCU 主控卡失效分两种——硬失效（Run LED 灭，系统切备机若配冗余；无冗余直接控制权丢失）和软失效（NVRAM 校验错导致部分 SFC 步序跑飞，表现更隐蔽）。某化工厂尿素装置 HCU 无冗余，电池漏液致参数漂，夜间给水泵再循环阀指令异常开全开——幸亏操作员发现早手动干预，没跳炉。事后查出即 216VC62A NVRAM 腐蚀，换卡重下组态解决。
典型场景与备货建议：
- 300/600MW 火电工控 Symphony Harmony HCU（给水/燃烧/汽机跟随控制）——通常配 1:1 冗余，主备同 Rev。建议：按在役 HCU 对数每 3～4 对备 1 件冷备件（标清”适配 HCU Type INFI-90 Open / Symphony Harmony, CPU Rev xx”）；无冗余关键 HCU（老改早系统）建议每台单独备 1 件。
- 造纸/浆厂 Batch 控制 HCU（SFC 密集）——同理 N≥2 备 1 件，Batch 配方存 NVRAM 强调备份频次（每改配方后立备）。
- 老系统延寿决策——若 HCU 整体进入 EOL 且无 216VC62A 供应，借大修评估升级到 Symphony Plus SD+/SMP 带 HCU 仿真（保留端子布线）或全新 HCU 重组——属 CAPEX 改造非单纯 MRO，提前 2～3 年规划。
