描述
产品详情

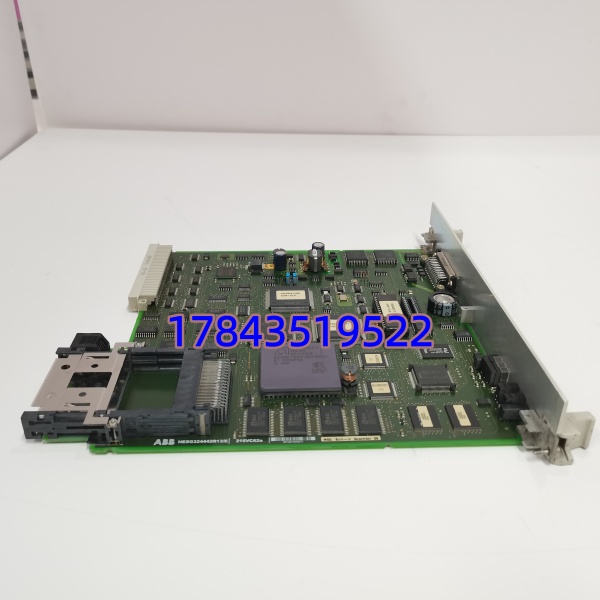

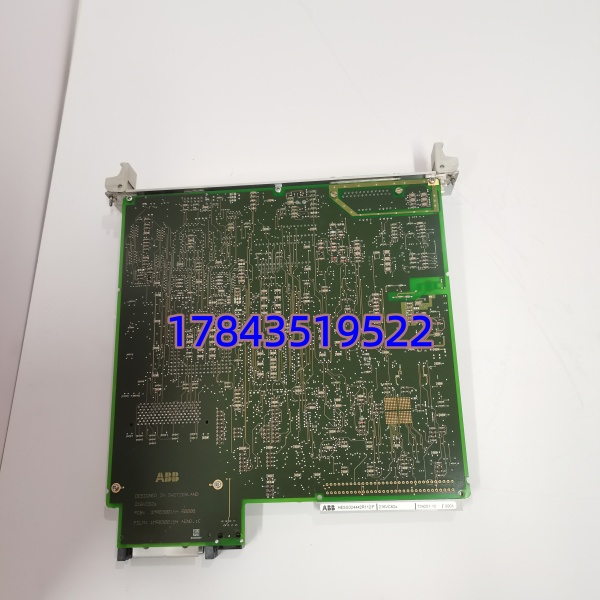

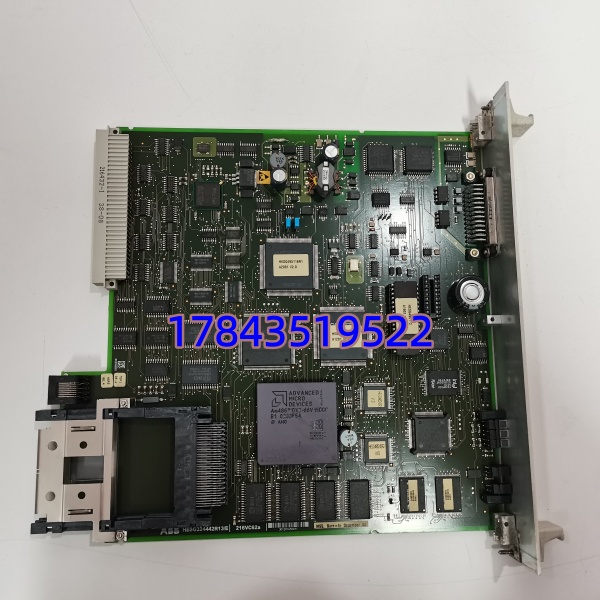

· 型号： 216VC62a（HESG324442R112-F，Rev. F 为银镍合金继电器触点改进版）
· 品牌： ABB
· 系列： Procontrol P13 / REG 216 / UNITROL 励磁辅助控制柜
技术参数
- 产品类别：处理器单元 + 继电器输出卡（DSP Control & Relay Module）
- 完整物料号：HESG324442R112-F（F 后缀代表 Rev.F 硬件改进版）
- 适用系统：ABB Procontrol P13 DCS I/O 机架、REG 216 发电机保护、UNITROL 励磁系统辅助控制柜
- 处理器：板载嵌入式微控制器/RISC DSP（执行保护逻辑与励磁算法，非通用 PLC CPU）
- 供电电压：24 VDC（典型由背板供给，部分应用兼容 48V DC 励磁屏供电，请以原厂手册为准）
- 继电器输出：多组 C/O（转换）触点，额定 250V AC / 5A（阻性负载），Rev.F 采用 AgNi 合金延长寿命
- 数字量输入：支持外部 DI 状态采集（24V DC 电平，光电隔离）
- 模拟量处理：内置信号调理，可接入 PT/CT 二次信号或 4–20mA（经端子板），精度受后端组态影响
- 通信接口：RS-232 / RS-485（用于与上层控制器或调试 PC 通信），部分版本支持 ABB 专有串行总线
- 隔离耐压：信号与电源间 ≥2000 V AC（1 min），通道间光电隔离
- 工作环境：-10°C ~ +60°C（运行），5%~95% RH 无凝露；存储 -40°C ~ +85°C
- 安装方式：插入 Procontrol P13 标准机架或 REG 216 专用插槽，带锁紧杆
- 物理尺寸（约）：233 × 160 × 40 mm（标准 Eurocard 格式，以实物为准）
- 状态指示：LED 显示 POWER / RUN / FAULT / RELAY ACTIVE
- 认证：CE、IEC 60255（保护继电器标准），部分批次 UL 标记
产品介绍
现场碰到一个水电厂 REG 216 柜反复报”Processor Card Communication Loss”，查下来是老版 216VC62a Rev.D 继电器线圈老化导致自检失败——换成 Rev.F（就是这款 HESG324442R112-F）后彻底解决，银镍合金触点抗电弧能力明显强于早期版本。（严格来说，它只在 Procontrol P13 机架 FW ≥ Vx.xx 及 REG 216 特定固件下被完整识别，若你是从 Symphony Plus 的 216VC62模拟量输入模块搜过来的，那是完全不同的板——这快是带继电器输出的 CPU 卡，别买错。）
从采购角度讲，这款模块 ABB 官方已标记为”Life Cycle End / 停产”，市场上流通的基本是 NOS（新老库存）或经测试的拆机翻新件。买的时候一定要求供应商提供上电测试视频和 SN 核对，避免拿到早期 Rev.B/C 有已知电容老化问题的批次。对于电厂备品管理来说，它是典型的”低单价高关键”——省几百块买无测翻新品，一旦拒动导致机组跳闸，损失完全不成比例。
替换与升级建议
✅ 直接替换
- 216VC62a HESG324442R112（Rev.D / Rev.E）→ HESG324442R112-F（Rev.F）：插槽、背板、端子完全相同，F 版继电器触点材料升级，热插拔替换后系统自动识别，建议备份原配置。
⚠️ 软件兼容（需注意）
- 若原机架使用的是极早期非”-F”后缀版本且固件对继电器自检时序有特殊判定，极少数情况下需确认 REG 216 固件是否接受 F 版自检返回值（实际现场 90% 以上直接兼容，不确定可发机架型号帮你看）。
❌ 硬件不兼容
- Symphony Plus 216VC62 模拟量输入模块（无继电器、纯 AI 卡）：外形接近但背板引脚定义不同，不能互替。
- ABB AC 800M / S800 I/O 模块：架构完全不同，无法安装。
- 西门子 / GE 保护继电器 CPU 卡：无任何兼容性。
此型号已停产，若无直接备件通常依赖认证 NOS 或经老化测试的拆机件，建议电厂按 1:1 比例做冷备。
常见问题解答 (FAQ)
- 这板子和 Symphony 系统里那个 216VC62 模拟量输入模块是一回事吗？
不是。这个 HESG324442R112-F 是带继电器输出的处理器单元（Procontrol P13/REG 216 用），Symphony 的 216VC62 AI 模块没有继电器且没有板载 CPU，两者物理插槽不通用，买前务必核对柜内原标签。
- Rev.F 和老版 Rev.D/E 有什么区别？能直接换吗？
能直接换。F 版主要是继电器触点材料改为银镍合金（AgNi），抗电弧寿命比老黄铜/银镉触点长约 20%，其余电气特性向后兼容。
- 这东西坏了会影响机组跳闸吗？
会。它通常承担励磁系统或 REG 216 保护逻辑的”最终出口”——驱动跳闸继电器或报警接点，卡故障可能导致保护拒动或误动（视机组投退方式），强烈建议做热备。
- 你们卖的是全新库存还是拆机翻新的？怎么保证好用？
因已停产，市面基本是 NOS（未使用老库存）或经 ABB 标准老化测试认证的拆机件。每台发货前做上电跑码+继电器吸合测试，附测试报告，SN 可核对。
- 交期怎样？有质保吗？
欧洲/国内库存通常 3–7 工作日可发（紧俏时需调货）。提供 12 个月店铺质保（非认为损坏包换），原厂标准备件渠道另有说明。
- 安装需要断电吗？能热插拔吗？
Procontrol P13 机架部分槽位支持在线更换，但涉及保护跳闸回路强烈建议申请停机/LOTO 挂牌后再操作，避免插拔瞬间误触发跳闸。
