描述
产品详情

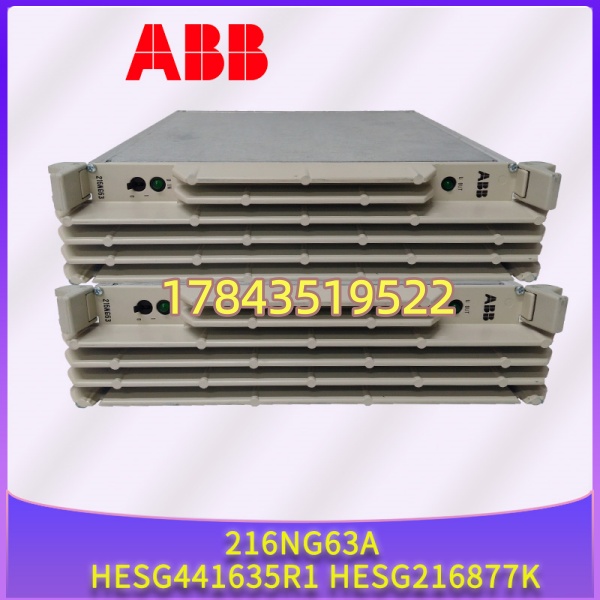

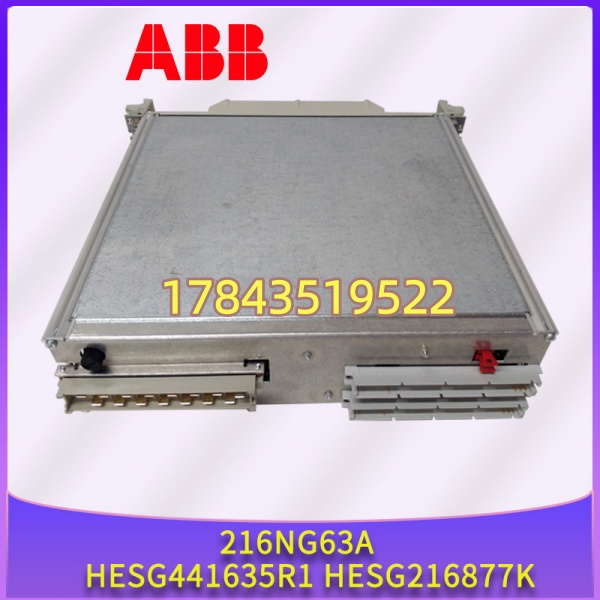

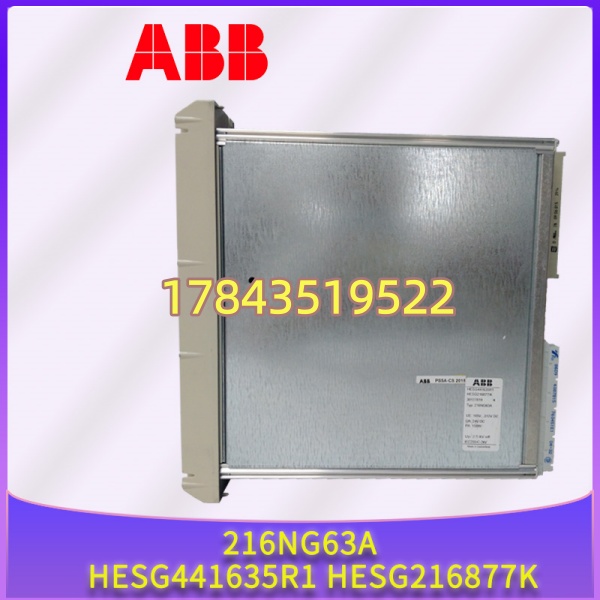

· 型号：216NG63A（ABB 物料 HESG441635R1，关联底座 HESG216877K 或 HESG216879/K）
· 品牌：ABB（Asea Brown Boveri，原 SattControl 产品线）
· 系列：SattCon 20 / Advant Controller 100‑200 / Symphony 早期兼容电源模块
规格参数
- 目录号：216NG63A，硬件编码 HESG441635R1，旧内部代码 HESG216877 / HESG216877K
- 产品类型：SattCon/Advant 系统插卡式直流开关电源单元（需配专用电源底座 HESG216877K 或 HESG216879K）
- 输入电压：100‑240 V AC（47‑63 Hz），或 110‑220 V DC 宽范围（依批次标称 85‑264V AC / 88‑300V DC）
- 输出电压：24 V DC ±1～2%（典型可调 22‑28V via 内部电位器）
- 额定输出电流：10 A 连续（依版本也有 5A 标称版，采购时需核对铭牌）
- 输出功率：240 W（10A×24V），峰值短时 12A
- 效率：典型 >85%，满载 >82%
- 纹波与噪声：<100 mV p‑p（典型 <50 mV p‑p）
- 保护功能：过压保护(OVP)、过流限流(OCP)、短路保护(SCP 自恢复锁存或 hiccup 模式)、过温保护(OTP)
- 冗余支持：N+1 并联冗余（配双电源＋冗余底座），均流精度 ±5%，故障模块自动隔离无扰动切换
- 热插拔：支持在线插拔更换（带电拔故障模块不影响运行模块输出）
- 状态指示：前面板双色 LED（绿=正常，红/灭=故障/未插到位/无输入），部分版本有背板告警继电器触点
- 安装方式：插入 HESG216877K 或 HESG216879/K 电源底座 → 推入 SattCon 20 / Advant 机架左侧专用电源槽
- 工作环境：-20～+60℃（部分资料 -25～+70℃ 降额），5‑95% RH 非凝露，IP20 模块本体
- 认证：CE、UL 508、cULus，符合 IEC 61000‑4 EMC 标准（需核对具体批次）
- 尺寸/重量：约 85×125×115 mm（模块本体），重约 1.2‑1.5 kg（含金属外壳）
产品介绍
216NG63A（HESG441635R1）是 ABB 为 SattCon 20、Advant Controller 100/200 及部分 Symphony 早期机架设计的 24V DC 系统电源模块。它将柜内交流或直流进线稳压为精密 24V DC 供机架内所有电子模块，区别于普通 DIN 导轨开关电源——它插在专用电源底座上，参与机架背板诊断并与冗余伙伴模块做均流。SattCon/Advant 这类老系统大多投运 15‑25 年，电源风扇停转或电容老化是主要故障模式，换这块是原厂指定 MRO 路径。
坦白讲，这模块采购目的只有一个：老 Advant/SattCon 机架电源报警或输出偏低，原位替换恢复。通用第三方 24V 开关电源电压虽对但缺背板告警和冗余握手，系统可能报”Power Module Missing”。有一点要注意——确认你机架上装的是 HESG216877K 还是 HESG216879K 底座，216NG63A 两种都兼容但早期底座螺丝孔位微差，到手比对一下。
应用场景与行业案例
我在现场遇到最多的是：纸厂老蒸煮工段 Advant 200 控制柜，周一开机发现 CPU 板 24V LED 暗闪、I/O 偶发通讯掉线——量电源模块输出端 23.1V 带载跌至 21.8V（阈值 22V），电容老化容量减半。这种时候你不想改柜内布线引外置开关电源（还得飞线、失诊断），拔掉旧 216NG63A 插新的一块就好。
- 制浆造纸 SattCon 20 / Advant 200 控制站 — 原机架设计用 216NG63A 供 24V DC，冗余对保蒸煮/抄纸线 DCS 站 7×24h 不停电。
- 电厂辅助车间（化水/输煤）Advant 100 系列 — 老 DCS 远程 I/O 柜配 SattCon 电源，爆风扇或输出不稳直接换同型号。
- 冶金/矿山 老 SattLine 系统 — SattCon 20N 机架专用，第三方电源无法上报背板健康状态。
- REG216 发电机保护屏（部分兼容槽位） — 辅助供电单元，配合保护主机做 N+1 冗余。
真实案例：
华南某造纸厂碱回收工段，周六中班 Advant Station 150 报”Rack Power Warning – Module A Fail”。到柜前看左电源模块（216NG63A）红灯亮、右模块（同型号）绿灯带载——左模块风扇轴承卡死停转、内部过热锁保护。机架是 HESG216877K 双冗余底座，右模块单独撑着全架 I/O（约 6A 负载，余量够）。断电拔故障模块、插新 216NG63A（NOS 库存件）、上电自检绿灯，冗余均流恢复。全程不停 PLC 程序、不碰接线。电气班长说”要不是这模块能热插拔，今晚得熬到天亮改外供”。
常见问题解答 (FAQ)
Q1：216NG63A 支持热插拔吗？怎么正确更换？
支持在线热插拔（N+1 冗余配置下）。更换步骤：确认另一块电源模块绿灯正常且负载电流 <单模块额定值→观察 LED 确认故障模块已退出均流→轻拉模块手柄拔出→插入新品直至手柄锁扣→确认新模块绿灯常亮、旧模块槽位空或装回做冗余。单电源配置不建议热插拔（会断电控站），需计划停机。
Q2：HESG441635R1 和 HESG216877K 是什么关系？能单独买模块不买底座？
HESG441635R1 = 216NG63A 电源模块本体；（或 HESG216879/K）= 电源安装底座（固定在机架上，含端子排）。正常 MRO 只需买模块（本体），除非底座端子烧蚀或卡口断裂才换底座。采购时核对机架上现有底座型号避免版本微差。
Q3：输出是 5A 还是 10A？怎么区分？
216NG63A 主流是 10A/240W 版（HESG441635R1），早期 SattCon 20 有 5A 版。最可靠方法是看旧模块铭牌”OUTPUT 24V DC 10A”或”5A”。混用电压相同但 5A 版带重载机架会过流限流触发保护——换件优先按铭牌电流规格采购。
Q4：能用普通 DIN 导轨 24V 开关电源代替吗？
技术上电压对能临时救急，但会丢失：①背板电源状态上报（系统持续报 Power Module Missing）；②N+1 冗余均流；③机架专用短路保护特性。仅作应急临时飞线，正式修复仍建议换原型号 216NG63A。
Q5：怎么鉴别拆机件好坏？有什么坑？
重点：①上电带假负载（如 50W 24V 灯泡或电子负载）测空载/半载/满载输出电压稳定在 23.8‑24.3V；②听风扇启停无异响（部分版本无风扇靠自然散热，依批次）；③让卖家提供上电测试视频含电压读数。老模块最常见故障是电解电容干涸致带载压降大、风扇卡死——优先买 NOS（未拆封库存）或 A 级测试件。
