描述
产品详情
· 型号：216EA62-1（常用部件号引用 1MRB178066R1E，关联 1MRB150083R1E、1MRB300162R0008）
· 品牌：ABB
· 系列：REG216 发电机保护及同期系统 / ABB Advant OCS 早期控制机架模块族
规格参数
- 产品型号：216EA62-1
- 常用引用物料号：1MRB178066R1E（电源/接口版），1MRB150083R1E（24V DC 10A 电源模块，配套），1MRB300162R0008（信号转换/隔离模块，配套）
- 适用系统：ABB REG216 数字发电机保护/同期装置；部分 Advant Controller 410/450 机架兼容
- 模块类型：机架背板电源供给 + 模拟量输入接口模块（依版本——216EA62 标准版为 24ch AI；带 -1 后缀某些批次含电源调理）
- 模拟量输入通道（216EA62 AI 版）：24 通道，分为 6 组同步采样
- 输入信号类型：0–10 V DC、0/4–20 mA DC（可通过跳线或软件配置）
- A/D 分辨率：15 bit 或 16 bit（依固件/hardware rev）
- 测量精度：±0.1 % FS（典型值，需核对原厂手册 Publication REG216-xx）
- 采样率：600 Hz（50 Hz 系统）/ 720 Hz（60 Hz 系统）
- 背板供电输出（电源版功能）：+5 V DC / +24 V DC 稳压，过流/短路/过压保护
- 外部电源输入（电源模块 1MRB150083R1E）：85–264 V AC（50/60 Hz）或 24 V DC 选项
- 隔离电压：通道-背板 ≥ 500 V AC（AI 版）；电源-背板 ≥ 1500 V AC（电源版）
- 安装方式：REG216 专用机架插槽（占用 2 个机架分区宽度），插卡锁定
- 工作温度：0℃ ～ +55℃（部分资料 -20～+60℃，以手册为准）
- 存储温度：-40℃ ～ +85℃
- 状态指示：前面板 PWR / RUN / ERR LED（依具体版本）
- 物理尺寸（参考）：约 210 × 130 × 40 mm（插卡式，具体以 1MRB 标号实物为准）
- 防护等级：IP20（柜内安装）
产品介绍

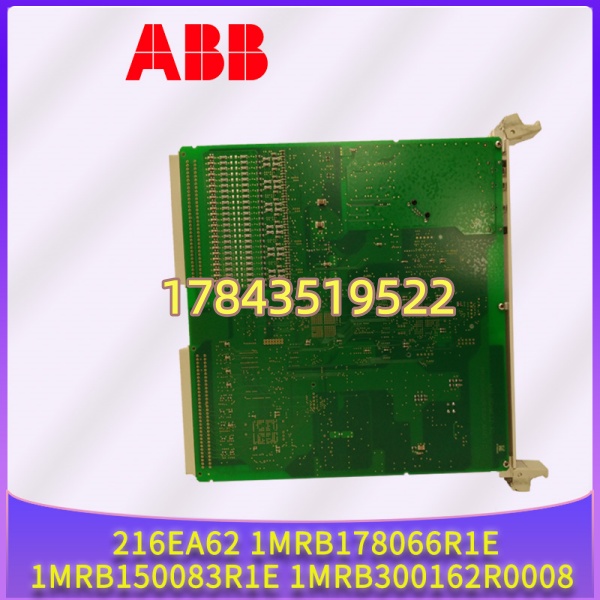

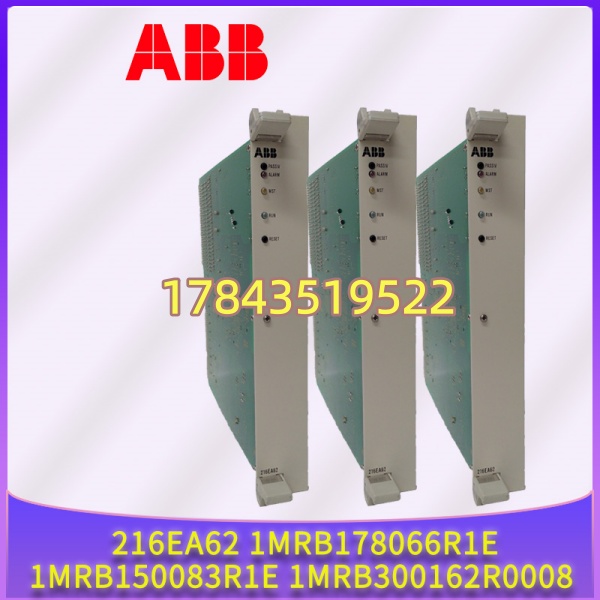

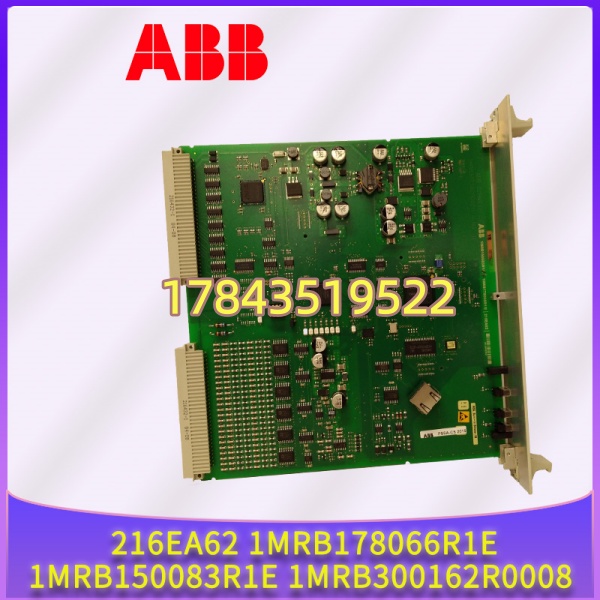

216EA62-1（部件号常引 1MRB178066R1E）是 ABB REG216 发电机保护/同期系统机架里负责两件事的模块——给背板其他保护、测量、通信卡供稳压 DC，同时（AI 版本）做 24 路高精度模拟量采集把 PT/CT 二次信号数字化送主控。它不跑 IEC 61131 逻辑，也没以太网口，就是 REG216 机笼里”喂电+喂数据”的基础件。配套 1MRB150083R1E 做系统 24V 电源、1MRB300162R0008 做信号隔离/变换比较常见。
坦白讲这东西只在老电厂 柜里出现，ABB 新线是 REG670/650 系列了。现网如果报”Module Communication Loss”且排查背板接触没问题，大概率是 216EA62-1 内部电源调理级老化——尤其潮湿沿海电厂。换件时注意 1MRB 后缀版本尽量一致，不同 rev 背板 ID 识别可能报不匹配。我在现场遇过拿错新版插旧机架，系统起不来。
应用场景与行业案例
痛点切入：
火电厂 励磁同期屏某天报”Analog Module Fail”，量背板电压偏低，216EA62-1 上 PWR LED 微闪——明显内部电源稳压级老化带不动满配背板。原厂已 EOL，等新件要等进口渠道数周。这种局面唯一快解是找测过 OK 的同 1MRB178066R1E 版本拆机件，插回去清告警恢复，保机组不脱网。
典型场景：
- 火力/水力发电厂 发电机保护及自动同期屏 —— 216EA62-1 供背板电源+采集机端 PT/CT 模拟量，直接关系保护判据
- 石化/化工自备电厂同期并列装置 —— 老 柜保同期合闸角计算数据源，非它不可（新 670 系列不兼容旧机架）
- 钢铁厂余压发电（TRT）同期屏 —— 沿用 Advant OCS + 架构，216EA62 系列为关键接口卡
- EPC 改造项目备件池 —— 与 1MRB150083R1E（电源）、1MRB300162R0008（信号隔离）组成完整套件做 A 类慢动备件
真实案例：
华东某 2×300MW 燃煤电厂，#1 机 同期屏运行第 18 年。春检时发现 216EA62-1（标 1MRB178066R1E Rev.F）ERR 灯常亮，重启后偶尔复现。开柜拔下模块看背面排针有轻微绿色铜锈——柜内冷凝水渗入过。库房恰有一片测过上机 OK 的拆机 216EA62-1 同 Rev，异丙醇清洁背板插槽、插新模块、紧固定螺丝，上电 RUN 绿亮，同期角采样值正常。继保专工说：” 还能再战，先囤两块这卡。”
常见问题解答 (FAQ)
Q1：216EA62-1 支持热插拔吗？
机架部分槽位支持 RIUP，但电源/接口模块不建议在线拔插——背板供电可能瞬间跌落导致同机架其他卡复位或保护误动。稳妥做法：装置切退出（或解列同期功能）、断机架总电源再更换，换完上电核对 LED 及系统自检无 Module Fail。
Q2：1MRB178066R1E、1MRB150083R1E、1MRB300162R0008 必须一起换吗？
不用。三者功能不同：216EA62-1（1MRB178066R1E）是核心接口/电源卡；1MRB150083R1E 是 24V 系统电源可独立更换；1MRB300162R0008 是信号隔离变换通常装现场端子柜。哪块坏换哪块，但建议核对您的 机架 BOM 确认是否需配套电源容量升级。
Q3：不同后缀版本（Rev 字母/1MRB 号）能混用吗？
尽量用相同 1MRB 后缀及 Rev 级别。跨版本插旧机架可能背板 ID 校验失败报”Incompatible Hardware”，虽部分只差 EEPROM 内容但现场没必要冒这个险。购前拍照旧卡正面完整镭雕料号。
Q4：怎么判断模块好坏？
上机架看 PWR/RUN 绿、ERR 灭； 主屏无”Analog Module Fail / Power Module Fail”。拆下可量外部电源输入整流正常、背板输出端 +5V/+24V 在公差内。AI 版可用标准信号源（4-20mA/0-10V）注入验证采样值偏差 < 0.2% FS。严重氧化/烧灼痕迹直接弃用。
Q5：有停产替代方案吗？
ABB 官方新线是 REG670/650 系列，架构完全不同，。无直接 pin-to-pin 替代，保产只能找测过的好成色二手件或联系 ABB 服务部门询 Last Time Buy / 翻新服务。部分业主借机整体升级同期屏——但那是 CAPEX 项目不是简单换卡。
