描述

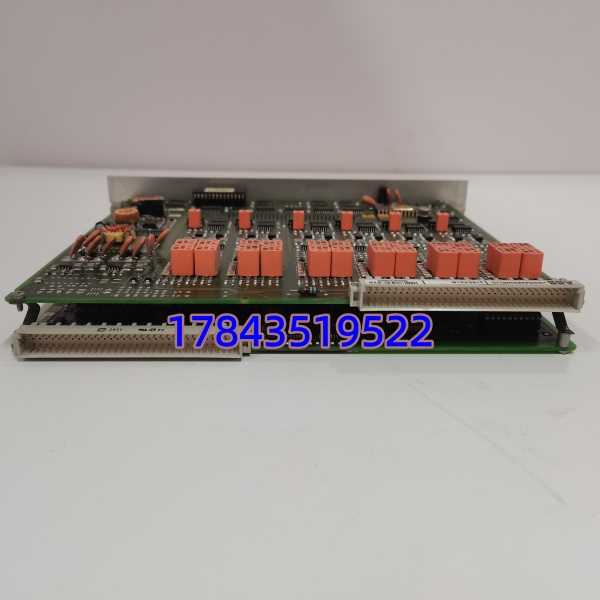

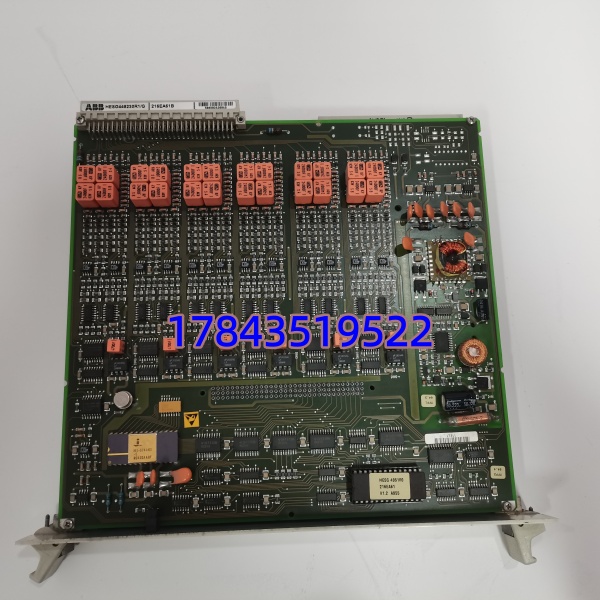

产品详情

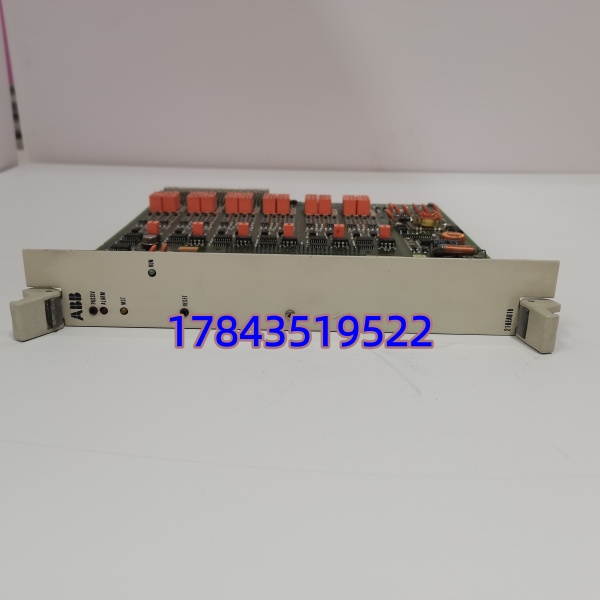

· 型号：216EA61B（完整订货 HESG448230R1 或 HESG448230R1-G）
· 品牌：ABB（原 Bailey Controls）
· 系列：Advant OCS / INFI 90 系统 I/O — 216EA61 系列混合模拟量模块
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品标识 | 216EA61B（HESG448230R1 / HESG448230R1-G） |
| 模块类型 | 模拟量输入＋输出混合卡（AI 4 ch + AO 4 ch） |
| 模拟量输入通道 | 4 路，差分，每通道独立 A/D |
| AI 支持信号 | 4–20 mA、0–20 mA、0–10 V、±10 V、±5 V、1–5 V（每通道 DIP 组态） |
| AI 分辨率 / 精度 | 12 bit + 符号位；±0.1 % FS（25℃），±0.3 % FS（0–60℃） |
| AI 输入阻抗 | 电流模式 ≈250 Ω，电压模式 >1 MΩ |
| AI 采样刷新 | 约 50 ms/通道，全通道 ≤200 ms |
| 模拟量输出通道 | 4 路，独立 D/A，每通道隔离 |
| AO 支持信号 | 4–20 mA、0–20 mA、0–10 V、±10 V（每通道 DIP 组态） |
| AO 负载能力 | 电流输出 ≤500 Ω，电压输出 ≥2 kΩ |
| AO 分辨率 / 精度 | 11 bit + 符号位；±0.2 % FS（25℃） |
| 供电方式 | 背板取电：+5 V DC（逻辑）、+15 V / −15 V DC（模拟电路） |
| 隔离电压 | AI–背板 500 V DC，AO–背板 500 V DC（通道间 AI–AI / AO–AO 不隔离） |
| 共模抑制比(CMRR) | ≥100 dB @ 50/60 Hz |
| 串模抑制比(NMRR) | ≥50 dB @ 50/60 Hz |
| 诊断与指示 | 前面板 PWR/RUN（绿）、ERR（红）；AI 开路检测（<2 mA 报警） |
| 组态方式 | 模块侧面 DIP 开关硬件组态（无需软件下载） |
| 接线端子 | 前端可插拔端子排（更换模块不断线） |
| 安装 | Advant / INFI 90 标准机架单槽位 |
| 工作温度 / 湿度 | 0～+60℃ / 5–95 % RH 无冷凝 |
| 尺寸 / 重量（约） | 233 × 30 × 170 mm（H×W×D），≈0.55 kg |
| 认证 | CE，UL，符合 IEC 61010 / IEC 61131 |
产品介绍
电厂 DCS 改造最常碰到的痛点：老 Advant 或 Bailey INFI 90 机架里这块 216EA61B 挂了，模拟量回路全丢，工艺车间逼着你当天下单换新——而这块板子最大的价值就是免软件组态、可保留端子排直接插拔更换，平均修复时间从半小时压到五分钟，对避免非计划停机帮助极大。
它把 4 路 AI＋4 路 AO 压进单槽位，每通道靠侧面 DIP 开关独立设量程和信号类型（含 ±10 V 双极性，直接接双向功率变送或调速指令），不用登陆工程师站改数据库——这点对十年以上老系统软件授权丢失的场景简直是救命。商业层面提醒一句：这是 ABB 已宣布停产（EOL）的老品，现在流通的基本是新老库存或经过测试的翻新件，务必确认卖家提供老化测试报告和质保期（正规渠道一般 12 个月有限质保或 90 天保换）。它不适合新建项目，新系统应改用 AC 800M 系列 PM8xx + AI/AO 模块。
替换与升级建议
✅ 直接替换
- 216EA61B HESG448230R1 ←→ HESG448230R1-G：后缀差异不影响功能，物理与电气直接互换，插上拨同样 DIP 设置即可运行。
- 早期 216EA61A（若有）→ 216EA61B：B 版是 A 版硬件增强版，通常可向上兼容，但建议比对 DIP 开关定义，个别老机架 BIOS 版本极老时偶发告警，实测概率很低。
⚠️ 软件兼容（需改配置／增硬件）
- Advant 新增项目改用 AI815 + AO815（AC 800M 平台）：功能超越但需换机架或加 CI854 通信模块，重新做 I/O 组态和接线——属于系统级迁移，工时较大，适合整体改造而非紧急替补。
❌ 硬件不兼容
- 普通 1756-IF8 / 6ES7 331 等第三方 PLC 模拟量模块——背板总线不同，物理无法插入 Bailey/Advant 机架。
- 纯 AI 模块（如 216NG61 电源板或单纯 8AI 卡）——槽位引脚定义虽近但 I/O 点数和功能不匹配，插上不识别或误动作。
若无现货，短期应急可用两块单功能 AI/AO 卡（占用两槽）拼，但需改接线和 DCS 数据库——非常不推荐除非逼不得已。
常见问题解答 (FAQ)
现场可以混用，G 后缀一般指通用版或某 PCB 改版，信号定义、DIP 设置、背板接口三者一致。买的时候只要型号 216EA61B 匹配，后缀不影响运行，但建议同一机架尽量统一批次便于追溯。
Q2：这板子要不要在软件里下装组态？
不用。量程、信号类型全靠模块侧面 DIP 开关硬件设定，控制系统中只需确认对应 I/O 地址已分配（老系统一般早就有）。这也是它比现代模块好维护的地方——没软件也能换。
Q3：换模块时要拆线吗？会不会接错？
不需要拆线。端子排是可插拔欧式连接器，旧模块拔出时端子留在机柜上，新模块插好后推入端子即可。只要 DIP 开关拨的和原来一模一样，基本不会出问题。建议换之前手机拍张 DIP 位置照片。
Q4：现在是停产件，买二手或库存件靠谱吗？怎么避坑？
这东西目前市场基本是新老库存或经过测试的翻新件。避坑三件事——①要求卖家出具上电＋AI/AO 通道闭环测试报告（不只是外观）；②问清质保（少于 90 天慎买）；③收到后先冷开机看 ERR LED 是否熄灭、AI 开路报警能否正常触发。有疑问让技术支持远程帮你看 DIP 配置。
Q5：精度不够或要加通道怎么办，有没有升级方案？
单块 216EA61B 精度 ±0.1% FS 对大多数过程控制够用。若需更高精度或更多点，只能往 AC 800M + AI845/AO845 方向迁移（16 bit，±0.05% 级），那是系统性改造不是简单替换，预算和时间要另算。
Q6：背面插进去有点紧／卡不住，是版本不对吗？
先核对机架是 Advant OCS 标准 I/O 槽还是 INFI 90 Extended——216EA61B 物理尺寸适配两者，但积灰或导轨变形会造成插拔阻力大。切勿强行敲击，确认导向销对齐再均匀推入，锁扣听到”咔”即到位。如完全插不进请核对是否为 S100 或 Symphony 其他系列槽位（不兼容）。
