产品详情
· 型号：216DB61（标记 HESG324063R0100，关联 HESG216882A 端子/接口板）
· 品牌：ABB（ABB Process Automation — Legacy Advant / MasterPiece 200）
· 系列：ABB Advant OCS / MasterPiece 200 (MP200) / Procontrol P13 系列 legacy I/O 或处理模块
规格参数
- 产品型号：216DB61（板上印字常含 HESG324063R0100 / HESG216882A / ART NO:216DB61）
- 完整订单号/标识：HESG324063R0100（ABB Heritage ESG part number）
- 配套件：HESG216882A（通常为对应前置端子板/Terminal Board 或接口扁平缆连接子板，依具体柜 BOM）
- 适用系统：ABB Advant OCS (AC410/AC450 带 MP200 I/O)、MasterPiece 200 系列、部分 Procontrol P13/P14 老系统 RIO 机架
- 模块类型：MP200 系列 I/O 处理板 / 通信协处理板（依具体版本可能是 AI/AO/DI/DO 或 SDM/SDO 变体——以原机 BOM 确认）
- 供电：背板 5 V DC ±5%（典型 0.8～1.5 A 依版本），部分版本经端子板引入 24 V DC 用于现场回路
- 背板总线：ABB 专有 MP-bus / VME-based 局部总线（与 PM510/PM520 CPU 通信）
- 信号类型（依具体 I/O 变体）：典型 ±10V、0–20mA/4–20mA（模拟）或 24V DC 干/湿接点（数字），需核对原机 I/O 清单
- 分辨率（模拟版）：典型 12～16 bit（依版本，以原手册为准）
- 隔离：现场侧↔背板 500 V AC 测试（典型），通道间非隔离或分组隔离依具体变体
- 安装：19″ / 欧卡机架插槽，导销定位+前锁紧手柄，带 LED 状态指示（Run/Err/Com）
- 工作温度：0 ～ +60℃（柜内）
- 存储温度：-40 ～ +85℃
- 涂层：多数带 conformally coated PCB（黄/绿涂层），适应工业环境
- 认证：CE / cULus（依具体序列号铭牌），符合 IEC 61131-2
- 生命周期：原厂已 EOL（End of Life / Phase-out），仅渠道库存及测试拆机流通
产品介绍

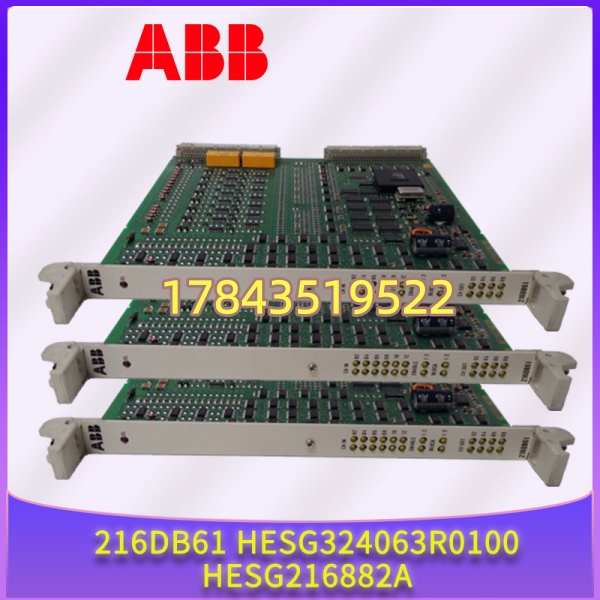

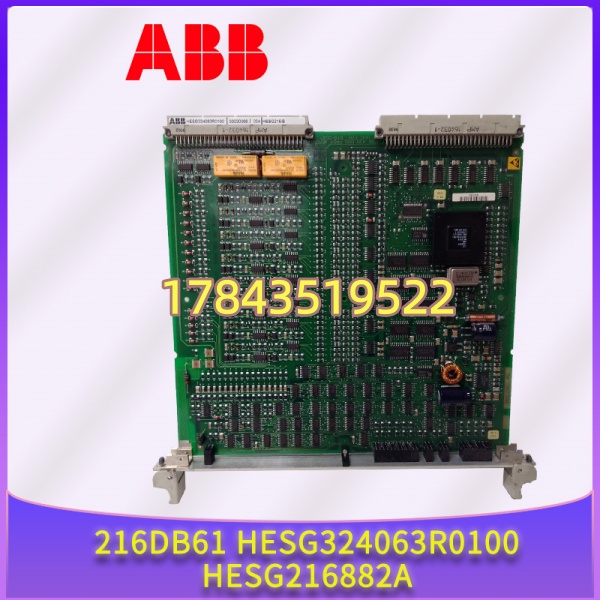

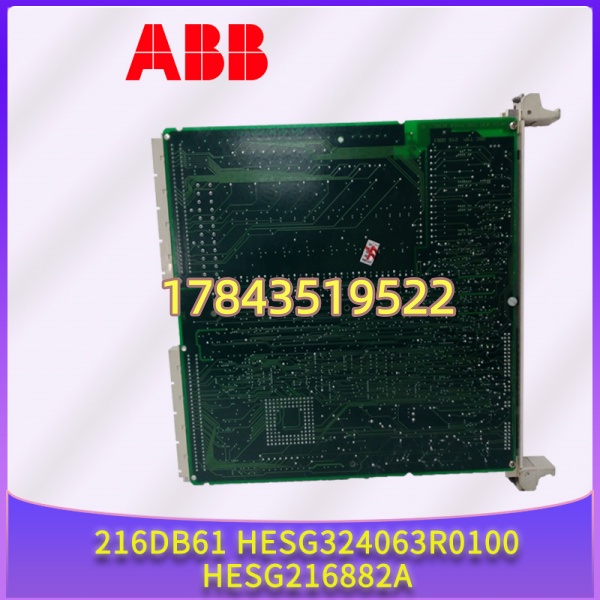

216DB61（HESG324063R0100）是 ABB 上一代 Advant OCS / MasterPiece 200 系统里的插件式 I/O 或处理板，插在 MP200 本地或 RIO 机架，通过背板总线跟 PM510/PM520 CPU 通信，完成过程信号的采集或输出。现场常见的是它跟 HESG216882A 端子板通过扁平缆相连——216DB61 是”大脑”，端子板负责接线和回路配电。
坦白讲这是典型 legacy DCS 备件，ABB 800xA + S800 I/O 时代早就不产这个了。老化工厂、电厂辅控、造纸线还在跑 MP200 的基本靠淘测试合格拆机件续命。有一点要注意：216DB61 同外形下分模拟量和数字量版本（甚至早期 SDM/SDO 变体），采购必须核对原拆机板上的 HESG 完整编号和 BOM，别光看”216DB61″五个字母——混插可能槽位报错或 I/O 类型不对。
应用场景与行业案例
痛点切入：
我在现场遇过 Advant 系统某 RIO 机架 Run LED 灭、相邻模块正常——槽位诊断指向这块 216DB61 板 EEPROM 或总线接口挂了。这种老 DCS 不停机升级，一块板坏就得找同型号换，否则该机架全部 I/O 丢联，操作员画面上十几个模拟量全变”？？”。停产十年以上，原厂订不到。
典型场景：
- 造纸/浆粕生产线（Advant AC450 + MP200 I/O）——216DB61 作 AI/AO 或通信处理板，老线保运 MRO 备件，非它不可（S800 I/O 需换整个 I/O 架构）。
- 电厂化学水处理/输煤程控（MasterPiece 200）——远程 I/O 机架插此板采集 DI/DO，原系统无预留槽位升级，只能同型号替换。
- 石化常减压装置辅控（Procontrol P13 legacy）——部分早期 P13 RIO 兼容 板卡，216DB61 作过程 I/O 接口。
- 老旧 DCS 机房备件轮换——同型号冷备放 DCS 备件柜，年检时轮流上电测试。
真实案例：
南方某老造纸厂 1998 年投运的 Advant AC450 系统，一个 RIO 柜突报”Rack 3 Module Fail”。到现场槽位 5 的 216DB61（HESG324063R0100）Err LED 常亮，复位无效，拔下目检——背面有轻微电解电容鼓包（年代久了）。库房有一块测试过的拆机件（同 HESG 编号，确认非 DI/DO 异型版），先断机架电源（ 背板不建议热插拔此板），拔出旧板、清洁金手指（无水乙醇）、插入新板、上电——Run 灯绿，I/O 全部回传，停机不到半小时。老师傅说”这柜子再跑五年，得把剩下几块也慢慢备齐”。确实，legacy DCS 备件就这特点——不坏不觉得，一坏全线告警，提前囤对型号是唯一解法。
常见问题解答 (FAQ)
Q1：216DB61 支持热插拔吗？能带电拔插吗？
不建议。/Advant 老机架 I/O 板虽部分槽位支持在线更换，但 216DB61 带背板总线且可能存配置 EEPROM，带电拔插有概率导致机架暂时通信中断或配置重读。稳妥做法：切该机架相关控制回路至手动/旁路 → 断机架电源或至少确认无关键闭环在运行 → 更换 → 上电让 CPU 重读配置。
Q2：HESG324063R0100 和 HESG216882A 是什么关系？两个都要换吗？
216DB61（）是插在机架内的电子板；HESG216882A 通常是前端端子板（Terminal Board）或接口子板，通过扁平电缆相连。端子板一般只做接线和回路配电，若无明显烧蚀/端子松动不需换。板子故障优先只换 216DB61，但采购时确认你原柜 BOM 里端子板型号匹配（别买成不兼容的老版端子排）。
Q3：216DB61 有模拟量和数字量之分吗？怎么确认我要的是哪种？
有。同样丝印”216DB61″，HESG 后缀不同可能对应 AI-4/AI-8/AO/DI/DO 变体。最可靠办法：①拍拆下板正反面高清照（含所有印字/HESG编号）；②对照原系统 I/O List 看槽位定义（AI/AO/DI/DO）；③提供给卖家核对。插错版本槽位会报 Type Mismatch。
Q4：程序/组态会丢吗？换板要重下装吗？
系统 I/O 配置存在 CPU（PM510/PM520）内存，216DB61 板内 EEPROM 仅存板 ID/校准数据。换同型号板通常 CPU 上电自动识别重读，不需重下装组态。但若新板 EEPROM 空白或版本差异太大可能提示”New Hardware Detected”——按系统菜单 Accept 即可。建议旧板保留做 ID 核对。
Q5：怎么鉴别拆机件是否靠谱？假货风险？
ABB 老 Eurocard 假货极少，多是翻新或故障板当良品卖。看：①PCB 敷形涂层完整无电弧烧痕；②金手指磨损不严重（轻微插拔痕 OK，深沟不行）；③电解电容无鼓包漏液（最常见老化点）；④卖家能提供上机架测试或至少目检报告。收到先目检再入库作冷备。
Q6：停产了有新替代吗？能升级到 S800 I/O 吗？
不能直接 Pin-to-Pin 替代。若整个机架 I/O 改造可评估升 800xA + S800 I/O（需新增 CI852/CI867 等接口模块并重做组态），费用高工期长。老线保运建议继续按原精确型号（含 HESG 完整编号）采购 MRO 备件，不要贸然改型。
