产品详情

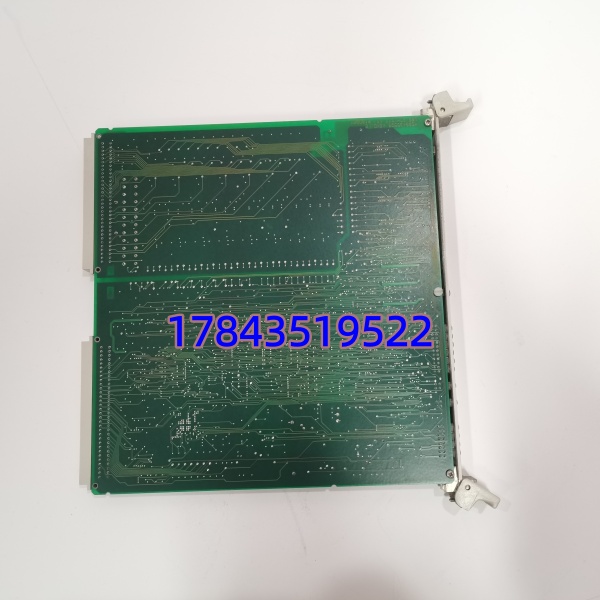

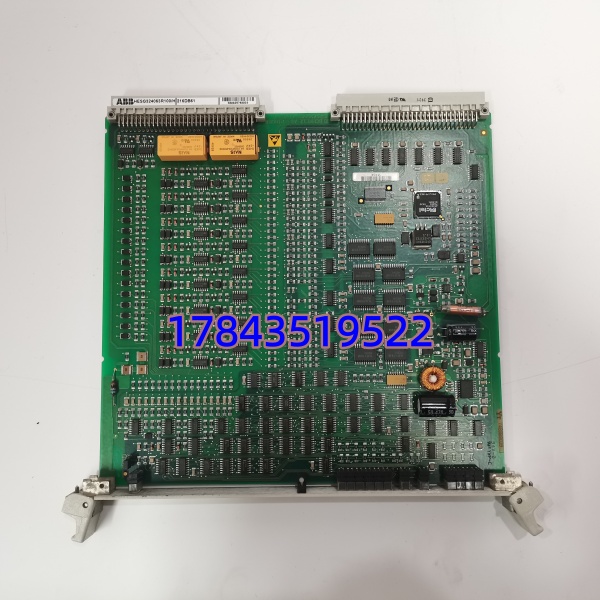

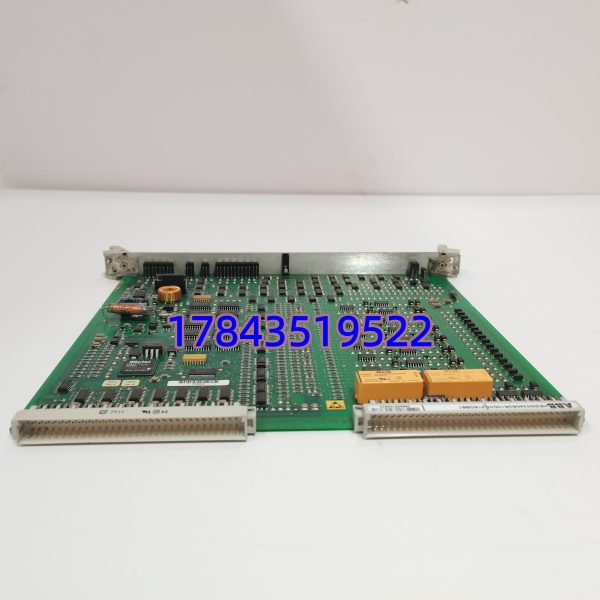

· 型号： 216DB61 HESG324063R100-H
· 品牌： ABB
· 系列： Procontrol P / REG216 保护系统 — Binary Input & Trip Output Unit
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 完整物料号 | 216DB61 HESG324063R100-H | “-H”为EMC加固版 |
| 功能类型 | 二进制输入 + 跳闸输出单元 | 单槽位机架模块 |
| 数字量输入(DI) | 16通道(CHI01–CHI16) | 干接点/24V DC，光耦隔离，硬件滤波防抖 |
| 跳闸输出(DO) | 8通道(CHO01–CHO08) | 监控型继电器，两极串联常开(NO) |
| 输出触点容量 | 2A @ 250V AC / 30V DC | 阻性负载，具体以柜内图纸为准 |
| 供电方式 | 背板取电 24V DC | 通常由216NG61电源模块供给 |
| 输入隔离耐压 | ≥1500V AC（光耦） | 通道组与系统间隔离 |
| 状态指示 | 前面板LED：每DI点+每DO点+PASS/FAULT | 就地快速排查 |
| 适用机架 | Procontrol 216MB61/216MB62 等标准机架 | 也用于REG216扩展槽 |
| 工作温度 | 0℃ ~ +55℃ | 机柜内安装 |
| 认证标准 | IEC 60255（继电器保护）、CE | 部分批次具SIL适用性声明 |
| 物理尺寸(约) | 160×160×40 mm | 依具体机架版本微差 |
产品介绍
电厂继保改造时最头疼的不是买新屏，而是老 REG216 柜子里这块 216DB61 烧了——原厂 EOL，Symphony Plus 模块又插不进老机架。这块 216DB61 HESG324063R100-H 就是专为续命老 Procontrol/REG216 系统做的二进制接口：16 路干接点把断路器位置、压力开关信号读进保护 CPU，8 路带线圈监视的跳闸继电器负责向灭磁、主变跳闸回路发令，两极串联设计满足发电机保护双重化要求。
严格来说后缀 “-H” 只是 EMC 加固版（抗干扰裕度略高），电气接口和插槽定义与无后缀版 100% 相同——所以它能向下兼容替换老版。现场实测发现，部分服役超 15 年的柜子辅助 24V 电源纹波偏大，早期无后缀版偶发 FAULT 误报，换 “-H” 版后基本消失。对采购经理而言，确认您机架是 Procontrol P13/P14 或 REG216（非 Symphony Plus S800 背板）就能下单，现货通常 24h 内发出，比等新编替代品省数周停产等待期。
替换与升级建议
- ✅ 直接替换 — ABB 216DB61 HESG324063R100（无-H后缀）/ 216DB61G
引脚定义、槽位寻址完全一致。”-H”版可直接向下替换老版，插上重激活槽位即可，无需改配置，零工时成本。
- ⚠️ 软件兼容（需确认配置）— 早期 216DB61 极早期 R100/J 变种
个别极早期固件版本在新 REG216 固件中可能弹 HW Mismatch，需在工程师站确认 Slot Definition 后重新 Download Config，约 30 分钟工作量，无硬件费用。
- ❌ 硬件不兼容 — ABB Symphony Plus S800 I/O（DI810/DO810）或 Advant OCS 模块
背板总线、物理导轨、供电方式完全不同，无法混插。若贵方系统已升级为 Symphony Plus 请另询对应型号。
注：原厂已 EOL，市场依赖库存备件。关键发电机保护柜建议按 N+1 做备件储备。
常见问题解答 (FAQ)
1. 后缀 -H 跟普通 216DB61 能混用吗？直接换会出问题不？
电气功能和引脚全兼容，”-H”只是 EMC 加固，可以直接替换无后缀版。反过来不建议（老版抗干扰弱些），我们一般推直接用 -H 版最稳。
2. 这模块能插进我现在的 ABB 800xA / Symphony Plus 机柜吗？
不行。这是 Procontrol/ 机架专用（216MB 系列底板），800xA 用 S800 I/O（DI810 之类），物理插槽对不上，买前核对机架型号。
3. 跳闸输出是常开还是常闭？带监视吗？
是常开两极串联（双断），模块内部监视线圈电流，断线或拒动会在 FAULT LED 和系统报警——这是它区别于普通 DO 模块的核心安全特征。
4. 现场怎么快速判断好坏？
插背板供电后 PASS 绿灯应常亮。短接任一 DI 公共端到输入端子对应通道 LED 亮；用 工程师站读点状态。若 PASS 不亮先查背板 24V 电源和插槽接触。
5. 有现货吗？保多久？
属停产备件，我司有测好库存（今日核查有货），付款后通常 24h 内发出。提供 12 个月店铺质保，到货 PASS 灯不亮包退换。
6. 我柜内图纸只写了 HESG324063R100 没标 216DB61，买这个对吗？
HESG324063R100 是原厂元件层物料编码，对应当前成品板就是 216DB61 系列。只要原柜是 /Procontrol 且标此编码，买本产品完全正确。
