描述
产品详情

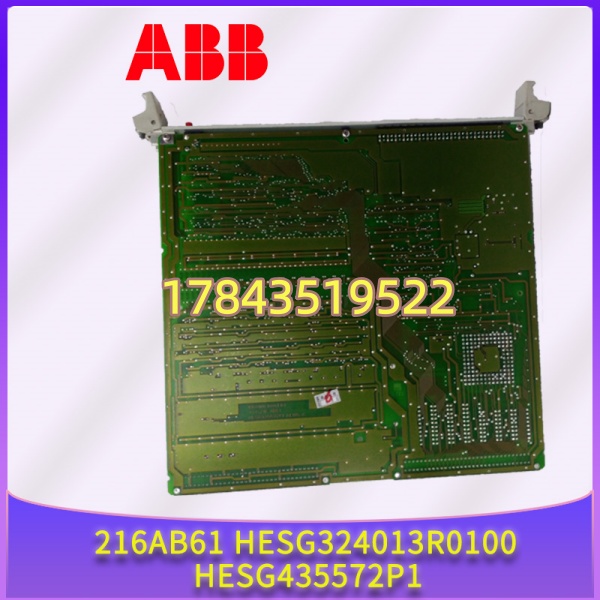

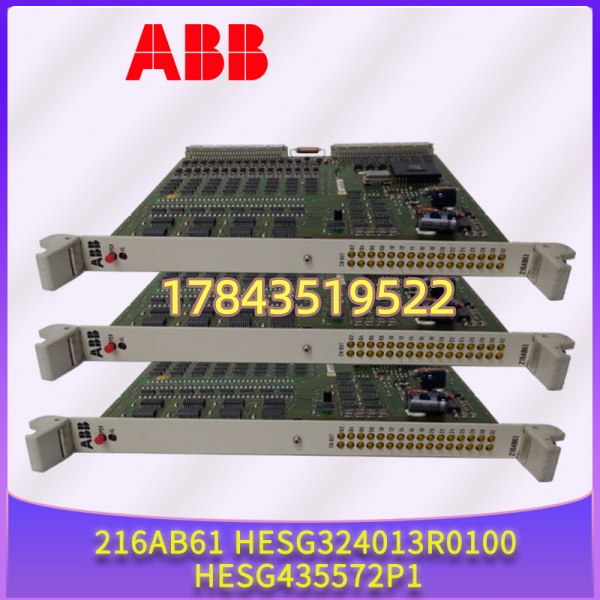

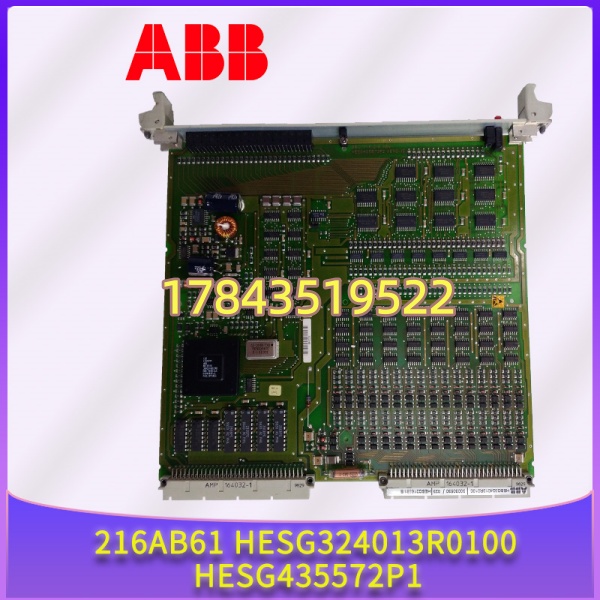

· 型号：216AB61（HESG324013R0100，配套 HESG435572P1 子板/组件）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200 / MOD 300 — S100 I/O System
规格参数
- 产品目录号：216AB61，完整物料号 HESG324013R0100
- 配套组件：常含 HESG435572P1（子板或接线适配组件，依供货批次）
- 通道数：6 通道独立模拟量输出
- 输出类型：电压 ±10 V DC 或电流 4–20 mA DC，每通道通过组态软件独立选择
- 分辨率：12 bit + sign（典型）
- 精度：±0.1% FS（需核对具体 Series 及校准证书）
- 负载能力：电流型 ≤750 Ω；电压型 ≥2 kΩ（典型，源型有源输出）
- 更新速率：与 S100 I/O 扫描周期同步，典型 20–100 ms 依控制器设置
- 电气隔离：现场侧 ↔ 系统背板 ≥1500 V AC（1 min）光电隔离；通道间不隔离（共参考）
- 背板供电：+5 V DC 来自 S100 机架；现场侧需柜内 24 V DC 辅助电源（供有源输出回路）
- 状态指示：模块正面 LED 显示 PWR、RUN、FAULT、各通道报警（依版本）
- 安装：插入 S100 I/O 机架，配对应 DSBC 系列前端端子单元及扁平电缆
- 工作温度：0 ~ +60℃，存储 -40 ~ +85℃，湿度 5–95% 无冷凝
- 认证：CE，部分批次 cULus（以铭牌为准，RoHS 豁免老产品）
产品介绍
216AB61 是 ABB Advant/MasterPiece S100 I/O 家族的标准 6 通道模拟量输出模块，用来把控制器算出的工程量（阀门开度、设定转速、配比给定）转换成现场能用的 ±10V 或 4–20mA。它是有源输出（现场回路需外部 24V 供电或模块内部回路供源，依接线方式），6 个通道各自独立组态，不像廉价 AI 模块只能全局设类型。
坦白讲这是老系统存量件，ABB 已将 S100 系列划入生命周期末期/停产。新项目别选，老厂备件替换认准 HESG324013R0100 完整件号——早期 216AB61 有多个硬件版本，买时要核对原柜内标签上 Hesg 编号及 DSBC 端子型号，否则排线或固定孔可能不对。有一点要注意：通道间不隔离，共地设计，现场干扰大建议加信号隔离器或在柜内做好屏蔽接地。
应用场景与行业案例
痛点：化工厂 DCS 老 Advant 柜某调节回路阀突然不受控，趋势给定值变化但现场阀不动——量 AO 输出端无电流，相邻通道正常，基本锁定单模块故障而非回路。停产等原厂新件不可能，只能找同版本测试良品救急。
典型场景：
- 炼油/化工装置 — Advant OCS 控制回流罐液位，216AB61 给调节阀 4–20mA 给定
- 造纸/浆粕 — 6 通道分别送打浆浓度、流浆箱唇板开度设定（±10V 至本地控制器）
- 电厂辅机 — MOD 300 系统送出风门/给水旁路阀模拟给定
- 老产线 MRO — 原配 216AB61 老化漂移超差或 FAIL 灯亮，原位替换恢复调节品质
- 备件冷储 — 老 柜关键 AO 位留 1:1 冷备，防止单点故障逼停装置
真实案例：沿江某 PTA 装置，氧化工段温度控制回路突然阀位卡死 50%。机柜间查 Advant Master 给定值正常跳动，对应 216AB61 Ch3 输出端量到 0 mA（设的 4–20mA），其余 5 通道正常。断电拔模块看背面有一处轻微腐蚀——沿海高湿车间冷凝水惹的祸。库房有块同 HESG324013R0100 版本拆机件，插回去上电 RUN 亮，Ch3 出电流，温度控制恢复。事后交代仪表班把该柜下部加除湿机排风口。
常见问题解答 (FAQ)
Q1：216AB61 支持热插拔吗？能带电更换？
I/O 部分模块允许在线插拔，但 AO 模块建议先确认该回路可暂时冻结或切手动。带电拔出瞬间该通道输出可能归零或保持最后一值（依组态 Fail Safe 设置），可能引起阀门误动——尤其是调节阀没设气源故障保位。稳妥做法：通知操作员将该回路切 Manual→记下当前输出值→断电换模块→上电→核对输出值与记录一致再切回 Auto。
Q2：HESG324013R0100 和早期 216AB61 能混用吗？
硬件功能相同，但 Hesg 后缀对应 PCB 版本/元器件批次/EDS 标识。绝大多数 Advant 系统向下兼容，组态里选 216AB61 AO Module 即可。一点要注意：极少数极老系统若核对子板跳线定义（HESG435572P1），确认排线接口方向一致，目测比对再插。
Q3：必须配 DSBC 端子单元吗？能直接接线？
不能。216AB61 是 板卡，现场信号经扁平缆→DSBC 系列前端端子单元（依你原柜配置，常见 DSBC 110/120 类）转接。买备件时确认端子单元型号、排线长度及现场 24V 辅助电源正常，板卡本体不带接线端子。
Q4：输出漂移或精度变差怎么判断是模块还是回路？
先短接 AO 输出端（断开现场阀），用高精度万用表测模块自身输出电流/电压是否随组态值线性变化。若模块端输出偏差 >0.5% FS 且校准不过，考虑模块老化（DAC 基准漂移）；若模块端正常但串入回路后值掉，查回路负载阻抗、屏蔽接地或是否有并联设备分流。
Q5：二手/翻新件怎么验？
① 外观无腐蚀、电解无鼓包；② 插 机架+DSTU/DSBC 端子，用 Advant Master 或测试程序写 0%/50%/100% 量程，万用表量每通道输出线性、极性正确；③ LED 显示 PWR/RUN 常亮无 FAULT；④ 带小负载（250Ω 电阻串入电流回路）验证驱动能力。
