产品详情

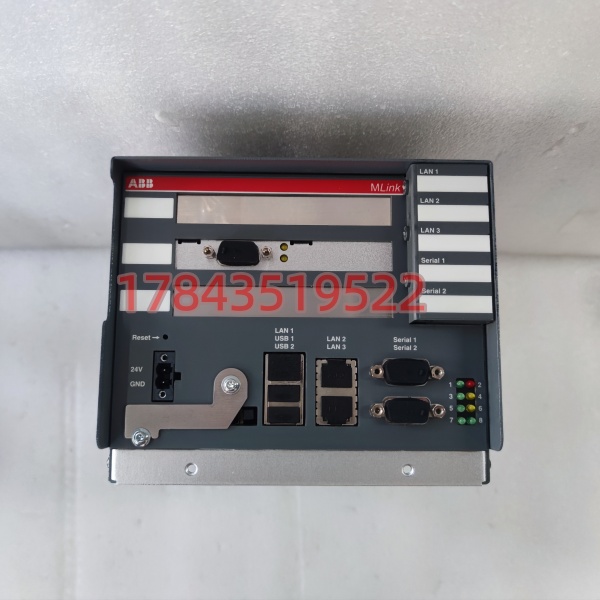

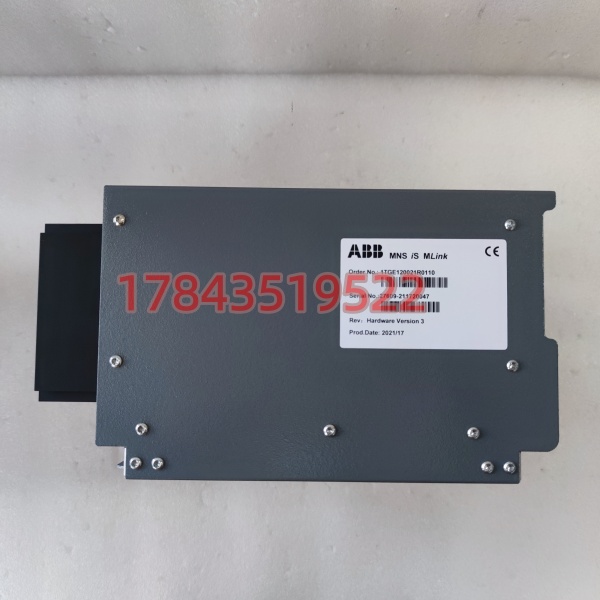

· 型号：1TGE120021R0110（市场等义：CM579-ETH 以太网模块）
· 品牌：ABB — Electrification Business Area, Discrete Automation (AC500 Platform)
· 系列：AC500 Programmable Logic Controller — CM579 Communication Module
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 物料号 | 1TGE120021R0110 |
| 模块型号（市场名） | CM579-ETH (Ethernet Interface for AC500) |
| 产品描述 | AC500 Communication Module — Ethernet 10/100Base-TX (RJ-45) |
| 适用 CPU | AC500 PM551 / PM556 / PM566 / PM571 / PM572 / PM573 / PM581 / PM586 / PM591 等（插 CPU 右侧本地槽或 AC500 扩展机架 Comm Slot；） |
| 以太网端口 | 1× RJ-45，10/100 Mbps 自适应，Auto-MDIX（直连/交叉自动识别），IEEE 802.3 |
| 支持协议 | Modbus TCP (Server & Client)、EtherNet/IP (Adapter/Scanner 依 FW)、HTTP Embedded Web Server、BootP/DHCP、SNMP(v1/v2c 部分 FW)、PG (Automation Builder / CodeSys 编程下载) |
| 不支持协议 | PROFINET IO Controller/Device —— 选 CM578-ETH 或 CM579-PN 变体（若有）做 PN |
| 最大连接数 | Modbus TCP 并发会话典型 ≤ 32（依 FW 版本及 CPU 性能），EtherNet/IP Scanner I/O 连接数依 CPU 容量 |
| IP 配置 | 静态 IP / BootP / DHCP（首次配置建议 BootP 或 via Automation Builder “Set IP”） |
| 背板电源需求 | 由 CPU 或扩展机架背板 5V 供给（典型 ≤ 200 mA），不另需电源 |
| LED 指示 | PWR（绿=模块上电）、RUN（绿=链路参数 OK）、LINK（绿=物理链路）、ACT（黄闪=包活动）、ERR（红） |
| 固件版本建议 | ≥ V2.0x（早期 V1.x 部分协议受限无 EtherNet/IP Scanner），可用 Automation Builder / PS501 在线升级 |
| 编程/组态软件 | ABB Automation Builder (v1.0+) 或 PS501 (CodeSys 2.3 base)，硬件配置中选 “CM579-ETH” |
| 安装方式 | 插 CPU 右侧第一扩展槽或指定通信槽、DIN 35 mm 导轨卡入、总线连接器自动对准 |
| 工作温度 | 0 … +55 ℃（IEC 60068-2-1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | CE / cULus / KC / RCM / Lloyd’s (部分) |
| 生命周期状态 | Active（ 经典 CM579 持续供货，ABB 主推 / CM578 并存） |
| 备注 | 与 CM577(串口Combo)、CM578(PROFINET/ETH combo) 插槽互斥——同 CPU 右侧槽只能插一种通信模块（可经扩展机架增通信模块） |
产品介绍
水处理泵站见过 -ETH 成 HMI 上联唯一通道——有次交换机环网故障后笔记本网线直连 RJ-45 改笔记本 IP 同段，用 Automation Builder 在线监视 %MW 区找回阀门状态，没跑现场拆柜。（这是它最实用场景：调试+运维入口。）-ETH 是 平台最常用以太网接口，插 PM5xx/PM6xx CPU 右侧或扩展机架通信槽即被枚举，Automation Builder 里设 IP/子网/网关后即刻支持 Modbus TCP 对接 iFIX/WinCC/第三方 SCADA、EtherNet/IP 连 AB 变频器或做 间 EGD 类数据交换，内置 Web 页可看模块状态——对新项目基本是标配。
严格来说它只 1 个 RJ-45 口无内置交换，多设备需外接工业交换机；不支持 PROFINET IO（选 CM578-ETH 做 PN Controller/Device），采购常混淆二者。固件老版本（V1.x 出厂）部分不含 EtherNet/IP Scanner——首用建议升到最新 V2.x+（Automation Builder → Online → Firmware Update）。交期通常 1–4 周国内有安全库存。不适合需 PN Controller 且不加外部网关的场合。
替换与升级建议
✅ 直接替换（同规格互换）
- 1TGE120021R0110（CM579-ETH）不同批次/fw 互替——插槽兼容，IP 存 NVRAM（或 BootP/DHCP 重配），Automation Builder 硬件配置无需改。建议记录原 IP/MAC/子网。若新模块 FW 低可升不降。
- 同机架多通信模块扩展：PM5xx/PM6xx 可经 扩展机架（如 DC551-CS531 等）加装第二 或 CM577——非替换而是扩充，注意背板地址分配。
⚠️ 功能升级/差异替代（需改组态）
- CM578-ETH（PROFINET + Ethernet 双口）——插槽同可向下替代 以太网功能并附加 PROFINET IO Controller/Device；Automation Builder 中改 Module Type = CM578-ETH 重下载，IP 需重设。价格高约 30–50%，新设计需 PN 时选此。
- CM577（以太网+串口 Combo 早期版本）——部分老项目用 CM577 代替 ，插槽同但串口占用需核实现场是否仍需 RS-232/485，新设计一般直接 +独立串口模块或 CM578。
❌ 硬件不兼容
- ——部分安全 CPU 限制右侧扩展槽通信模块类型须符合安全手册； 通常可用于标准扩展机架但不可违规插安规禁用槽位。
- S7-300 CP343-1 / 1756-ENBT 等异品牌以太网模块——尺寸背板均不同，不可替。
