描述
产品详情

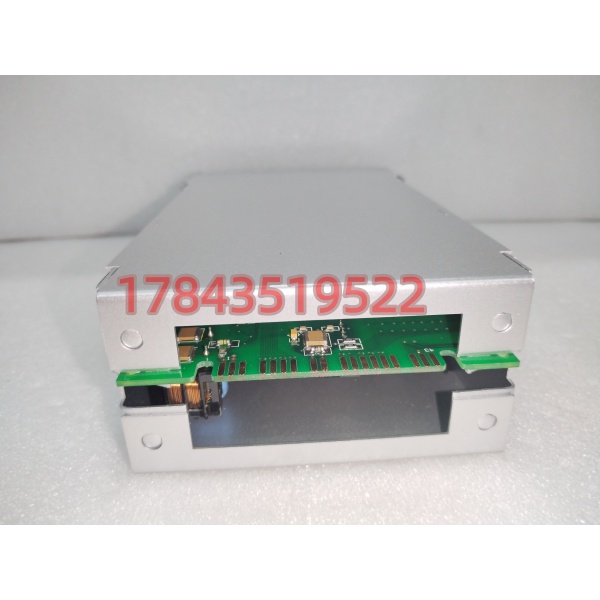

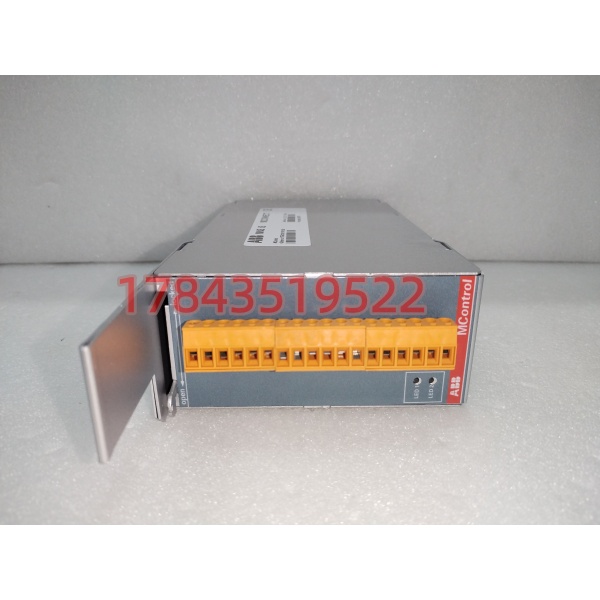

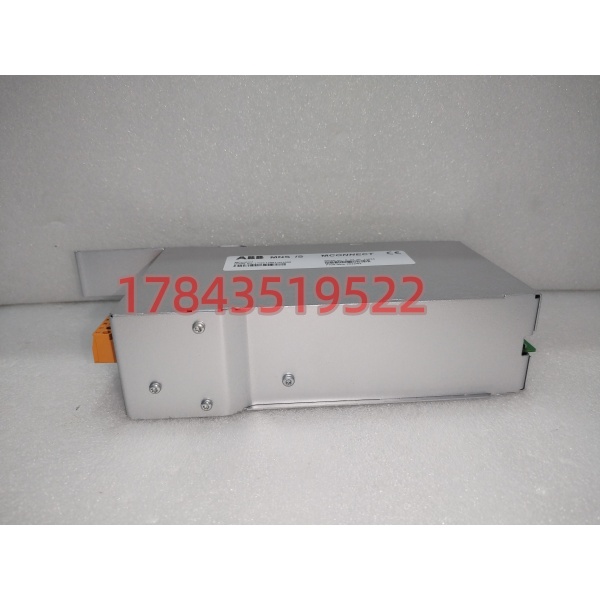

· 型号：1TGE120011R1000（ABB AC 800M Profibus-DP Master Interface，关联 CI854/CI854A 配置）
· 品牌：ABB（ABB Automation / Process Automation）
· 系列：AC 800M / System 800xA Fieldbus Extension — Profibus-DP V1 Master Module
技术参数
| 参数项 | 规格值（以实物铭牌及 ABB CI854A/Profibus Module Manual 3BSE043668 为准） |
|---|---|
| 完整型号 / Order Code | 1TGE120011R1000 — Profibus-DP Master Interface for AC 800M |
| 制造商 | ABB Automation / ABB Process Automation |
| 产品类别 | AC 800M 扩展通信模块 — Profibus-DP (IEC 61158 Type 3) 主站 |
| 适用平台 | AC 800M CPU（PM851/PM856/PM861/PM864/PM865/PM866 等）＋ System 800xA |
| 通信协议 | Profibus-DP V0/V1（主站模式），兼容 DPV1 读写服务 |
| 传输速率 | 9.6 kbps ～ 12 Mbps（软件可组态，自动检测对端速率） |
| 最大从站数 | 96 个 DP 从站（典型 CI854A 能力，依 CPU 性能及总线负载） |
| 每从站数据容量 | 最大 244 Bytes 输入 ＋ 244 Bytes 输出 |
| 物理接口 | 1×DB9 female RS-485（总线端口 A/B），可选光纤接口通过外置 OZD Profibus 耦合器 |
| 所需底板 | CI854A I/O 底板（如 TK807F 或专用 Profibus 底板套件），模块插入底板 Slot 非 CPU Slot1 |
| 冗余支持 | 支持与冗余 AC 800M CPU 配合；可配双 Profibus 模块做链路冗余（需工程组态） |
| 背板电源消耗 | +5 VDC 典型 400～500 mA（由 AC 800M 机架背板供给） |
| 组态工具 | Control Builder M / Control Builder Plus — 导入从站 GSD 文件自动映射 I/O |
| 诊断功能 | RUN / ERR / BF（Bus Fault）/ ACT（Activity）LED；通过 Diagnostic Manager 读报文统计 |
| 热插拔 | 支持（需系统运行冗余电源/正常状态，更换后自动重初始化） |
| 工作温度 | 0 ～ +60℃（存储 -40 ～ +85℃），5～95% RH 无凝露 |
| 认证 | CE、UL 508、cULus、IEC 61131-2 / IEC 61784-1 |
| 生命周期注记 | 部分区域列为 Limited / Phase-out（推荐迁移至 CI871/CI872 PROFINET 或新代 COMx 模块），市面流通 NOS 及拆机测试件 |
产品介绍
（B 技术定位切入）在某个百万吨乙烯装置的 System 800xA 里碰过：早上 DCS 报”Profibus Master Module Fault — BF LED 闪红”，查下来是模块内部通信协处理器挂死——现场总线扫描停摆，三十几台 ACS800 变频器和 S800 远程 I/O 全部掉线，装置被迫降负荷。1TGE120011R1000 本质是 AC 800M 与外界 Profibus-DP 现场设备的话务员：独立通信处理器跑 DP 协议栈不占 CPU 资源，毫秒级周期刷新，最多带近百个从站含变频器、智能仪表、阀门岛、远程 I/O 柜。它不像以太网模块跑 TCP/IP，专做 DP-V1 主站且支持热插拔——这点对连续生产工艺极关键，冗余 AC 800M 架构下单模块故障通常不丢控制只降通信冗余等级。
从 CRO 讲属 A 类关键通信件：ABB 部分地区推 CI871(COMx)/CI872 替老 Profibus 卡且新项目倾向 PROFINET，但整站迁移需重新验证总线组态及第三方 GSD 兼容性。对仍跑 AC 800M+Profibus 的流程工业装置建议趁有带烤机报告的 NOS Lock 1 块（单非冗余站）或按冗余对 N+1 共享（双冗余对配 1 块冷备），持有成本（万级内）对比一次因总线主站失效导致装置降负荷损失（通常百万级起）完全忽略。采购时要求供方做”插入 底板＋接 Profibus 模拟从站或环回插头确认 RUN 常亮、ACT 闪、Control Builder M 读 Online Status OK＋GSD 组态可识别”，二手件特别留意 DB9 插座簧片无张开疲劳——现场实测发现反复插拔九针头是常见接触不良根因。
替换与升级建议
✅ 直接替换
- — 断电拔旧（保留 底板及 TK807F 线缆不动），插新模块，上电系统自动重初始化 DP 扫描。通常无需改组态若 HW Config 已配此模块类型。唯一正确做法。
⚠️ 软件兼容需改配置（有条件替代）
- — 物理插槽/底板兼容（同 基座），严格来说老工程若只配了旧 1TGE120011R000 系列需在 Control Builder M I/O Expansion 里更新为 Profibus Master 类型重下配置（不影响控制逻辑），GSD 从站映射通常 1:1 继承。适合计划性升级替用。[请以 ABB Compatibility Matrix及原厂手册为准]
- CI857（Modbus TCP Master）／CI871(COMx Ethernet)、CI872(PROFINET IO） — 物理可插 AC 800M 扩展槽但协议完全不同，不能替 Profibus 应用除非整站改现场总线至 Ethernet/IP 或 PROFINET，属技改非简单替换。
❌ 硬件不兼容
- AC 800M CPU 模块（PM86x 系列）、S500 I/O 模块、S800 仅 I/O 模块（无背板处理器） — 不能插入通信扩展槽替用。MNS 柜智能马达控制器（同名近似编码 R1000 后缀版）物理电气完全不同。
