描述
产品详情

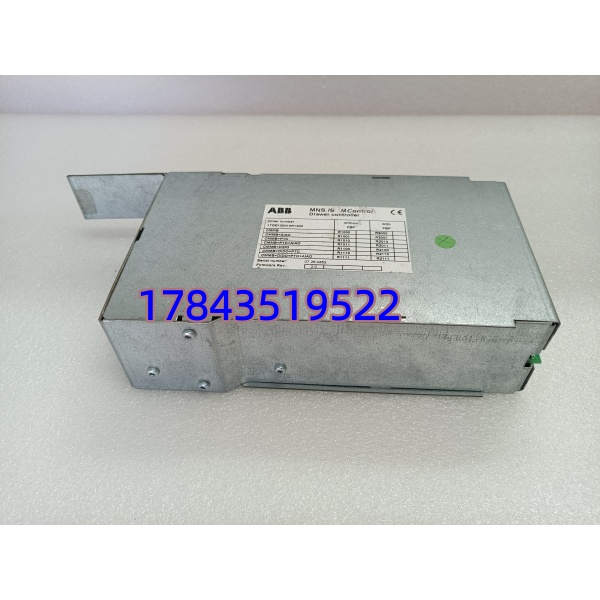

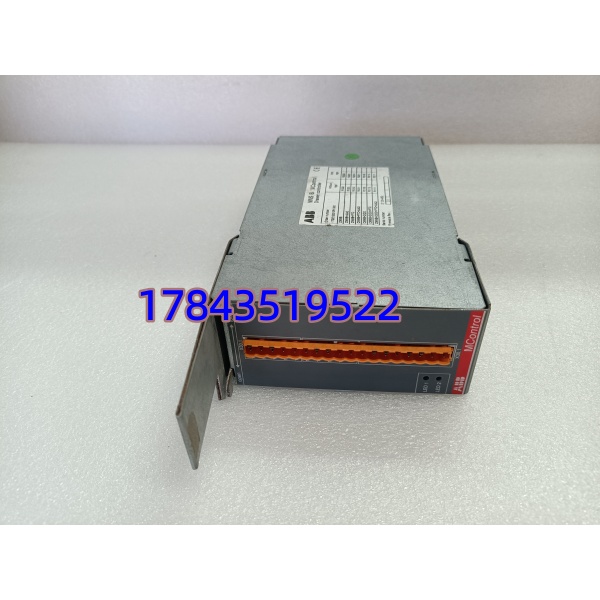

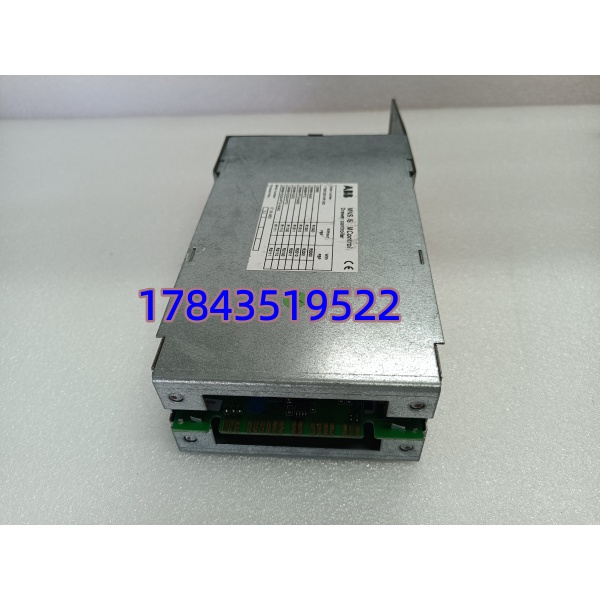

· 型号：1TGE120010R1300（M102/M103 系列，建议核对完整后缀如 -A / -B 变体）
· 品牌：ABB（Protection & Control / Low Voltage Products）
· 系列：ABB M102 / M103 Motor Protection Relay（1TGE120010x 家族，Sprecher 传承设计）
规格参数
- 产品定位：数字式三相异步电动机综合保护继电器（替代热继电器 + 模拟保护）
- 适用电机：三相异步电动机，典型 0.5~500kW+（通过外部 CT 变比适配，一次侧范围依所选 CT）
- CT 输入：三相 Ia/Ib/Ic 电流输入端子，接受标准 CT 二次 1A 或 5A（拨码或菜单选），典型可编程 CT 变比 5~9999
- 保护功能：过载（Thermal Overload with 1.5~30x 曲线）、Locked Rotor（堵转）、Phase Unbalance / Loss（缺相/反相）、Ground Fault（接地故障，高灵敏度选件）、Start Jam、Thermal Memory Retention（断电保持热积累）
- 跳闸等级：IEC 60947-4-1Class 10A / Class 20 / Class 30 可选
- 控制电源：辅助供电 24 VDC 或 110~240 VAC（依具体后缀，常见 230VAC/50-60Hz 或 24VDC），端子独立
- 输出接点：1× SPDT（Form C）跳闸继电器（ typically 5A @250VAC），可选 1× 报警辅助（SPST），常开/常闭可编程
- 通信接口：RS-485（部分版本 Modbus RTU slave，9600~19200 bps，用于参数上载/事件记录/远方复归）
- 人机界面：前面板 3×LED（Run / Trip / Alarm）+ 数字拨码或 4 位 7-seg 显示（依 Rev 显示跳闸原因代码）
- 复位方式：面板按钮 / 远控 / 自动（延时）复位可选
- 安装方式：35mm DIN 导轨（TH35），宽度约 45~72mm（依壳体版本），前面板螺钉/卡扣固定
- 工作温度：-20℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH 不冷凝
- 防护等级：IP40（前面板）/ IP20（机身）
- 认证：IEC 60947-4-1/ IEC 60255/ UL / CSA（以铭牌为准）
- 配套 CT：ABB 推荐系列如 1SVR 或外部窗口 CT（如 5P10 级），变比按电机 FLA 选
产品介绍
1TGE120010R1300 是 ABB 给低压 MCC（马达控制中心）准备的数字化电机综保——取代传统双金属热继电器。你设定电机额定电流（通过 CT 变比+百分比设定），它跑 I²t 热模型跟踪绕组温升，堵转、缺相、不平衡、接地故障各自独立使能。跳闸原因有代码显示（如 E01=过载、E03=堵转），比热继省大量排查时间。带 RS-485 的版本可接 PLC/DCS 做电机健康监视和远控复归。
有一点要注意：这个系列不同后缀决定辅助电压、CT 输入类型、是否带通信，混用可能装上去供电不对或通信口无功能。换件前拍铭牌完整 P/N，尤其注意 Aux 电压（24VDC vs 230VAC）——我曾见人拿 24VDC 版本插 220VAC 柜子，瞬间放炮。
应用场景与行业案例
痛点
水厂取水泵房 MCC 柜，老热继电器频繁误跳又无报警记录，雨季堵转烧一台 132kW 泵。改造换 ABB M102 系列（1TGE120010R1300 类），设定堵转 5×FLC 500ms、过载 Class 20，跳闸有代码可查。几年后其中一台显示 E03 堵转——工艺确认入口滤网堵塞，保护正确动作，没烧电机。
典型场景
- 市政水泵/风机——MCC 柜内替换老式热偶，1TGE120010R1300 提供堵转+不平衡保护及 Trip Code 记录。
- 水泥/矿山皮带机——多台电机驱动用 M102 做单机保护，Modbus RTU 汇总到 PLC 监视运行电流。
- 化工搅拌罐——防爆区域外 MCC 装此综保，接地故障灵敏度高于热继。
- MRO 备件——老厂延寿项目做 N+1 冷备（停产型号二手渠道为主）。
真实案例
某化工厂冰机辅机 MCC，原配双金属热继无报警记录，夏天跳停三次找不到原因。借大修机会换 1TGE120010R1300（同 P/N 含 Modbus 版），CT 变比按电机 FLA 设 150/5→整定值 85%。投运两月有天报 E01 过载——查趋势发现冷却风扇滤网堵导致电机电流缓升，提前处理。老师傅说：”早换这玩意儿少烧两台电机。”
