描述
产品详情

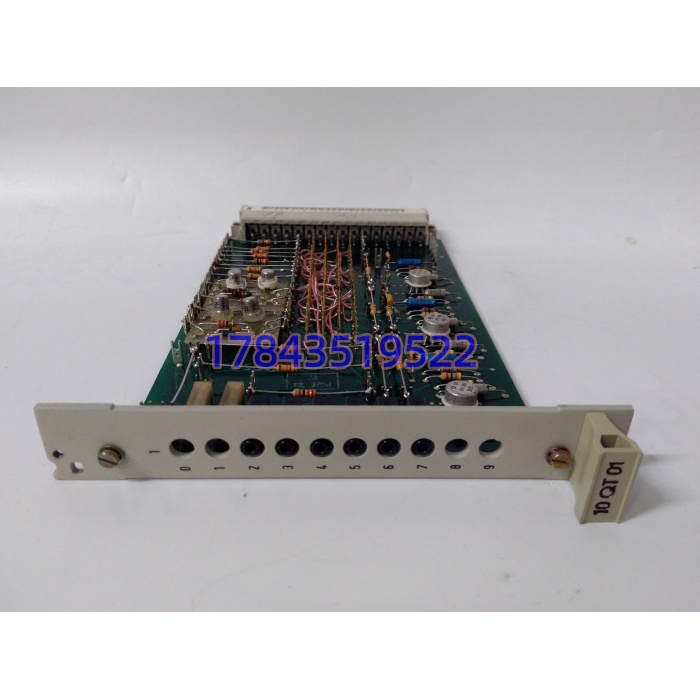

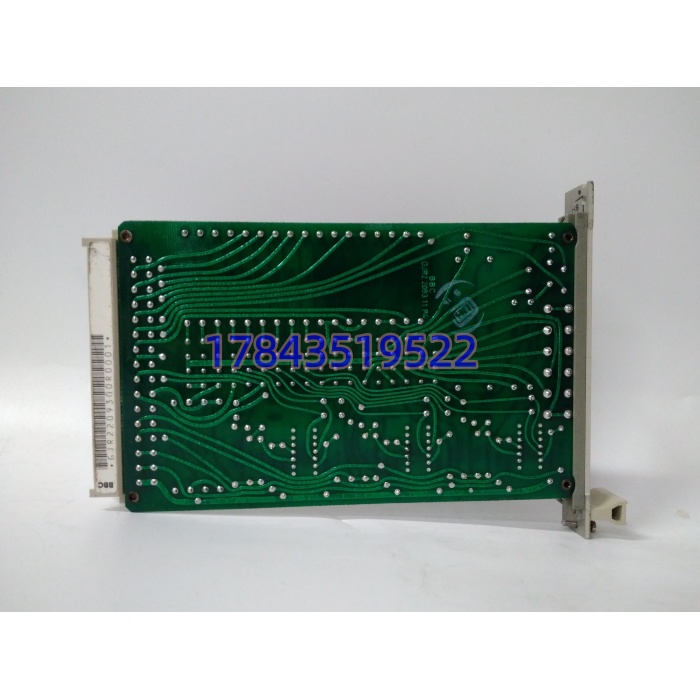

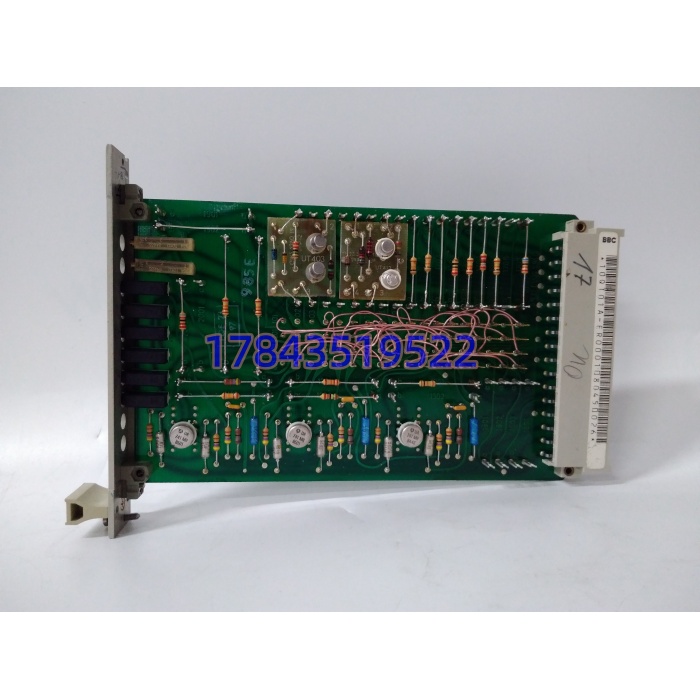

· 型号：10QT01（GJR2209300R0001，面板 10QT01A-ER0001）
· 品牌：ABB
· 系列：Advant OCS / Procontrol P（Local Operator Terminal）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | Advant 控制器本地操作员终端（LOT），机旁急停/报警/设定值接口 |
| 适配系统 | ABB Advant Controller 410/450/510/550、Procontrol P、MasterPiece 部分兼容架 |
| 订货号 | GJR2209300R0001（10QT01 本体）；面板标 10QT01A-ER0001（A=修订，ER0001=面板/固件标识） |
| 显示 | 单色字符 LCD，常见 2×40 或 4×20（依子版本，商家写”图形彩屏”属套 800xA 操作面板） |
| 键盘 | 薄膜按键：功能键 F1-Fn + 数字 0-9 + 方向/确认/复位，无鼠标触控 |
| 通信 | 经 Advant 背板 MB300 并行总线与 CPU 直连，不跑 Modbus TCP/PROFINET（商家写 RS485/Modbus RTU 属套他版） |
| 供电 | 背板 5 VDC（±5 %），典型 3–5 W，无外供 24V 端子（商家标 120VAC 进 24VDC 出是套 DOL 启动器） |
| 菜单 | 与 Master Programming Tool（MPT）结构一致，可浏览 I/O 强置、PID 设定、报警队列、趋势快照 |
| 热插拔 | 依 Advant 机架规范，停电插拔；不支持带电单拔（会断 MB300 会话） |
| 指示 | 模块侧状态 LED（运行/通信/按键锁） |
| 安装 | Advant 控制器机架专用 LOT 槽位（非 DIN 单卡、非 S800 基座、非 14TE I/O 槽） |
| 工作温度 | 0…+60 ℃（柜内；商家标 -40 起多套工业通用件） |
| 防护 | IP20，G2 涂层（依批次） |
| 认证 | CE / UL 61010-1 |
| 尺寸重量 | 约 160×100×40 mm，0.3–0.6 kg |
| 生命周期 | Advant OCS 平台 EoL；10QT01 归 Classic 延续件，原厂 NCNR，二级市场拆机测试件为主 |
产品介绍
从 E 维护者视角切：10QT01 是 Advant 机柜门内那块”工程师不在场时班长能拍的板”。中央 HMI 网络风暴、交换机瘫了、800xA 操作站全黑，只要控制器还跑，机旁这块字符 LCD 能看当前报警、强置一个阀、把汽包水位 PID 切手动——现场实测发现，不少厂把 10QT01 和 800xA 的 10QT01（注意 800xA 也有 10QT01 热插拔 I/O 底座， 是另一物）混着叫，采购单写”10QT01 ×1″结果买回 800xA 的 I/O carrier，插 Advant 机架槽位尺寸不对、MB300 引脚也不通，因为 Advant 的 10QT01 是 LOT 终端，800xA 的 10QT01 是 S800 I/O 弹簧端子底座，两代体系同名异物。
严格来说，10QT01A-ER0001 里的”A-ER0001″是面板修订+固件标识，不是独立型号；GJR2209300R0001 锁死的是 10QT01 本体订货号。它的菜单权限靠控制器侧组态开放，若 MPT 里把 LOT 操作锁了，插上也只能看不能改——这点老厂延寿时容易被忽略：备件买对了，但控制器工程里 LOT 权限没开，机旁终端变”只读显示器”。供应链价值算账：一块 10QT01 贸易商喊 500–4000 元落差在是不是原厂字符 LCD（拆机件常缺背光管）、按键膜是否老化发黏、MB300 连接器簧片有无硫化；但一次中央 HMI 全瘫、班长只能跑 200 米去电子间拍急停按钮导致延时处理，机组降负荷损失够买二十块。ABC 进 A 类（虽单价不高但应急杠杆极大），冷备必须”10QT01 本体+同 A-ER0001 面板+MB300 槽位照片”整套封存，别只买裸板。
应用场景与库存策略
LOT 最阴的故障不是黑屏（黑屏好查），是”背光管老化亮度减半，班长白天看不清报警行，以为系统正常，等中央 HMI 恢复才发现机旁早报过’汽包水位低低’被漏读”——字符 LCD 的老化是渐变失效，仪控盯 CPU 不盯机旁终端可读性，应急时刻掉链子。
- 火电辅机 Advant AC450 架（化水/除灰独立控制器，中央 HMI 经交换机远挂）：非它不可，MB300 直连不依赖网络；建议每面独立控制器柜按”在线 1 + 同 GJR2209300R0001 冷备 1″备，且冷备件每 18 个月上电看 LCD 背光亮度。
- 石化装置区 Procontrol P 机旁（防爆柜内 Advant 子站，网络常受变频器干扰）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–7 天，原厂 NCNR 12–20 周。
- 老 Advant 升 800xA 过渡期：若规划迁 800xA 操作站+机旁用 Panel 800，10QT01 只备现网 10% 做过渡，不追加 last buy。
- 海上平台机柜（盐雾+凝露）：建议 10QT01 与 背板槽锁固件一并备，单换终端不备槽位螺钉等于半备。
- 核电辅助系统（监管留痕）：冷备件 SER 段与在线同批次，A- 面板修订必须一致，跨批被审计挑刺。
某个项目里碰过这样一档：沿江电厂除灰系统 Advant AC450 独立子站，中央 HMI 因核心交换机环路风暴全黑 40 分钟。机旁 10QT01 背光管已老化到白天需眯眼读，班长没看出”#3 输灰阀反馈丢失”报警行，等 HMI 恢复时阀体已常开堵管。拆原 10QT01 看 LCD 边缘发黄，从备件柜取同 GJR2209300R0001 件（面板 10QT01A-）停电换上，之后把”LOT 背光亮度”纳进每季度机柜巡检，并把 Advant 工程里 LOT 操作权限从”只读”改成”报警确认+手动强置+设定值±5%”，中央 HMI 瘫了机旁真能救场。再没在梅雨季抓瞎。
