描述
产品详情

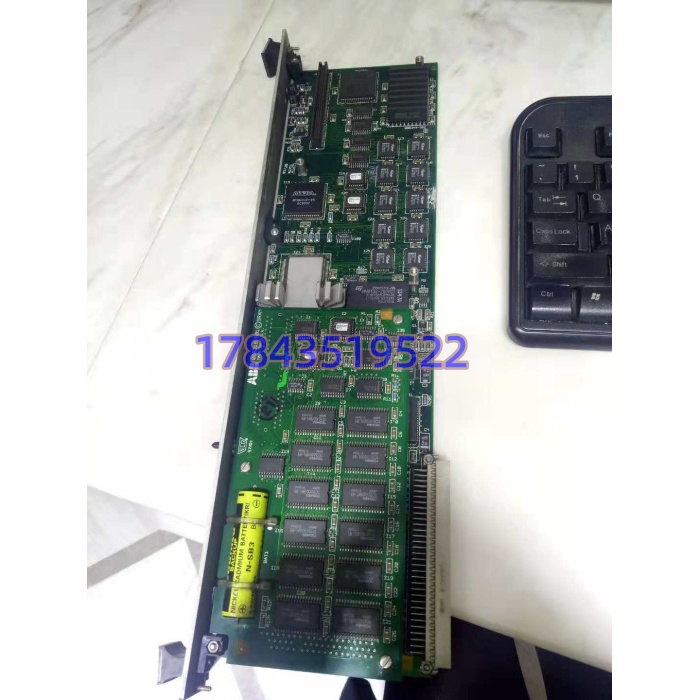

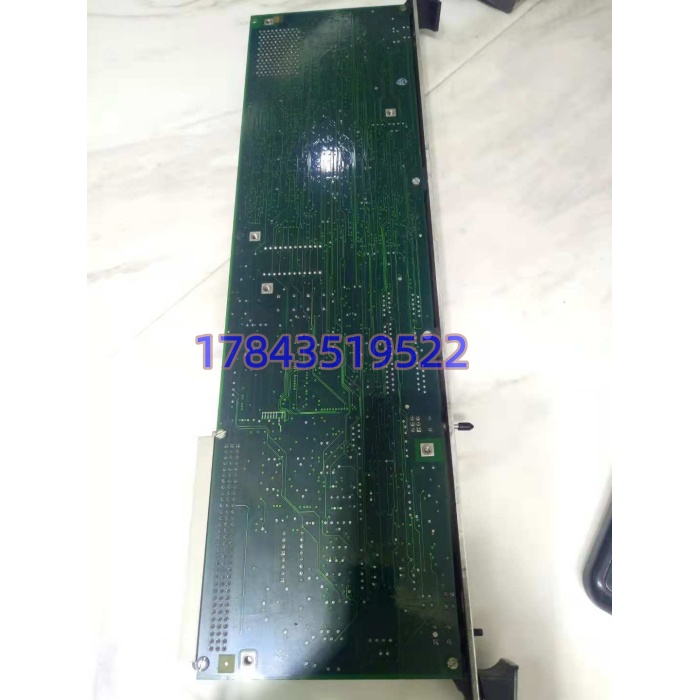

· 型号：086349-002
· 品牌：ABB
· 系列：Advant OCS / AC31 系列测量处理板（DSQC 编号，常见于 S4/S4C 机器人控制器、AC31 50/100/200 机箱内部）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 板卡类型 | MPRC（Measurement Processing Card），模拟量测量与预处理 |
| 信号输入 | 多通道差分/单端（典型 8 路，依母板跳线配置），±10 V、±5 V、4–20 mA、RTD/TC 需前端调理 |
| 分辨率 | 12~16 bit（依具体母板 ADC 配置，以原厂手册为准） |
| 采样速率 | 单通道 kHz 级，扫描周期取决于 CPU 调度（典型 10~100 ms 级） |
| 隔离方式 | 通道间光电耦合+变压器隔离，耐压 ≥500 V AC（典型） |
| 供电要求 | 母板提供 +5 V / ±15 V / 24 V（依具体机箱电源分配，板载 LDO 稳压） |
| 连接器 | 欧式针座（DIN 41612 标准），插拔次数有限，金手指无镀金层保护 |
| 板载元件 | 精密运放、多路复用器、V/F 或 SAR ADC、基准电压源、钽电容阵列 |
| 板载跳线 | 量程选择、输入类型选择、滤波截止频率设置（需核对原厂跳线表） |
| 工作温度 | 0~55 ℃（机柜内），存储 -40~85 ℃ |
| 湿度与振动 | 5~85% 非冷凝，抗振按 IEC 61373 / IEC 60068-2-6（以原厂手册为准） |
| 物理尺寸 | 约 100×160 mm（标准欧洲卡 3U 高度级，以实测为准） |
| 生命周期 | 原厂早已停产（Discontinued），市面仅存库存/拆机/第三方再造 |
| 兼容系统 | AC31 50/100/200、Advant Controller 31、S4/S4C 机器人控制器、部分早期 IRC5 过渡机型 |
产品介绍
086349-002 是 ABB 上世纪 90 年代到 2000 年代初 Advant OCS 和 AC31 系统里的一张测量处理板，DSQC 编号体系，主要干模拟量信号调理和 A/D 转换的活。它不是独立模块，是插在母板上靠背板总线跟 CPU 板（比如 PM571/PM581 或更早的 CPU 板）对话的。板子上精密运放+多路复用器+ADC 的组合，当年用来接压力变送器、热电偶、位移传感器，跑 PID 回路还算稳。
和后来的 S800 I/O（AI810/AI820）比，086349-002 没有自己的通讯协议栈，完全依赖母板 CPU 轮询，采样速度和诊断能力都弱一截。但它的优势在于老系统里”原样替换”——AC31 机箱里拔掉一块坏的，插一块同编号的进去，跳线照抄，不用改任何软件配置。坦白讲，这板子现在原厂新件根本不存在，市面上流通的全是拆机件和第三方再造件，买到手第一件事是检查钽电容有没有鼓包漏液，这是老 ABB 板卡的通病。
应用场景与行业案例
我在西南一家 2002 年建的氧化铝厂碰到过：溶出车间 AC31 200 机箱里一块 086349-002 控制的 8 路压力变送器信号，凌晨突然 4 路变 32767（满量程溢出），4 路变 0。查下来是板载 +15 V 精密 LDO 热漂移，连带基准电压源飘了，ADC 参考电压不对导致全通道乱码。非计划停机不怕板子坏，怕的是模拟量全漂导致 PID 输出失控，溶出温度超调 15℃，安全阀起跳。
典型场景：
- 氧化铝/电解铝溶出工序： 200 机箱插多块 086349-002，接压力、温度、流量变送器，PID 回路多，板卡长期高温运行电容老化快。
- 造纸机压榨部：S4C 机器人控制器内 086349-002 调理辊缝位移传感器信号，精度影响纸张厚度均匀性。
- 水处理加药间：8 路 pH/ORP/浊度模拟量进 ，板卡前端无电气隔离时接地环路干扰大。
- 老电厂输煤程控： 50 机箱里 086349-002 接皮带秤称重传感器，mV 级信号对板载运放温漂敏感。
- 备件置换项目：原 EPC 图纸锁定 DSQC 编号，采购单只写”模拟量输入模块”买回来的往往不兼容，必须精确到 086349-002。
真实案例：
西北某化工厂 1999 年 系统，2020 年一块 086349-002 报”Channel 3–8 Open Wire”，现场万用表量变送器输出 4–20 mA 正常，怀疑板卡故障。库房领出一块标”全新库存”的 086349-002，插上去 Channel 1–4 正常，5–8 恒为 0。拆开对比：旧板跳线 W3/W4 设为 4–20 mA，新板出厂默认 ±10 V，8 个跳帽位置全不对。现场没有跳线表，翻出 2001 年原厂手册 PDF，对着照片一格一格拨跳帽，折腾 1.5 小时才恢复正常。老师傅事后说：”ABB 这老板子，跳线比芯片还重要，买件不问跳帽位置等于盲换。”
