描述
产品详情

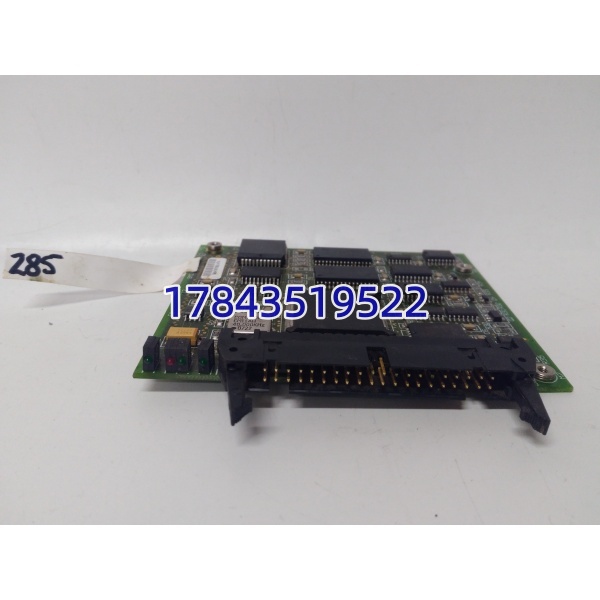

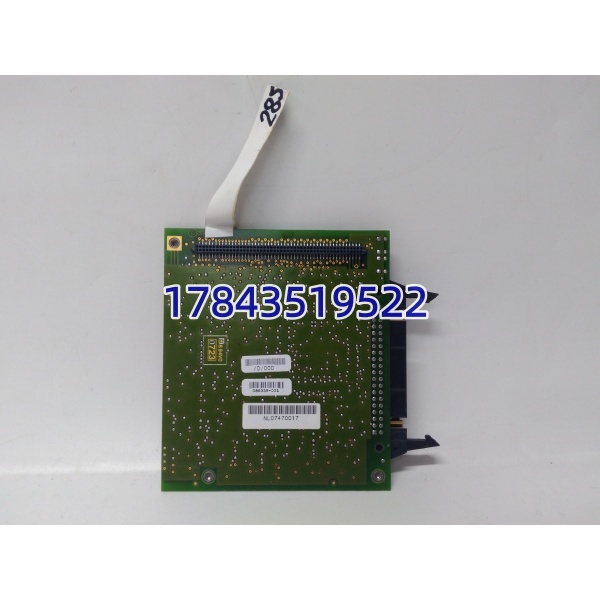

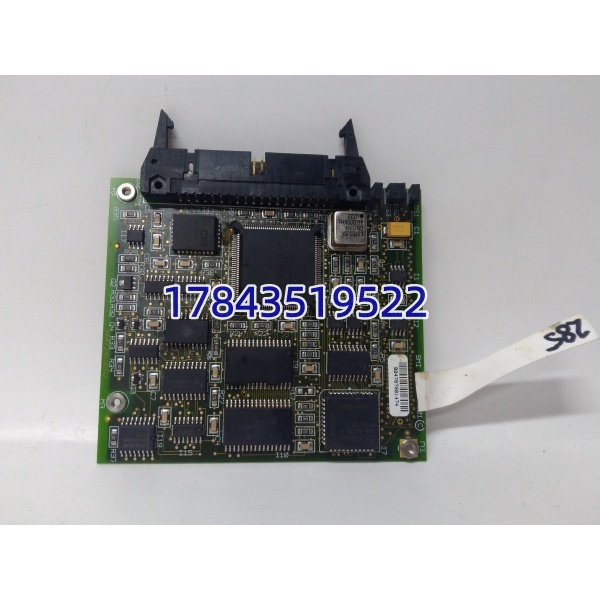

· 型号：086339-001（004707001474）
· 品牌：ABB
· 系列：ACS800 Drive Option Board / Micro Intell Sensor Interface
规格参数
- 产品类型：变频器I/O扩展接口板（Drive I/O Extension Board）/ 传感器智能接口板
- 适用设备：ABB ACS800全系列变频器（插入RMIO或RDCU槽位）；部分AccuRay QCS及Bailey INFI 90系统兼容
- 数字量输入(DI)：6通道，24V DC，源/漏型可编程
- 数字量输出(DO)：3通道，继电器输出（常开），可编程
- 模拟量输入(AI)：2通道，0–10V / 4–20mA，可编程
- 模拟量输出(AO)：1通道，0–10V / 0–20mA，可编程
- 供电方式：由变频器控制单元背板供电（典型+5V/+24V来自驱动）；独立传感器版为12–24V DC±15%
- 安装方式：直接插入ACS800驱动控制板插槽 / PCBA插卡式（QCS版）
- 通讯接口：驱动器内部背板总线；传感器版含AB专用总线或RS-485
- 工作温度：0～+50℃（变频器版，柜内）；-20～+60℃（独立传感器接口版）
- 存储温度：-30～+70℃
- 防护等级：IP20（安装于柜内）
- 尺寸（参考）：约150×120×20 mm（PCBA），重量≈0.2 kg
- 认证：CE / UL / cUL（需核对具体批次铭牌）
产品介绍
086339-001是ABB为ACS800变频器设计的I/O扩展选件板，也以”PWA Sensor Micro Intell”名义出现在AccuRay QCS质量控制系统及部分Bailey INFI 90机架上作传感器信号调理接口。在变频器应用中，它解决基础I/O不够用的问题——比如需要外部硬线启停+远程速度给定+运行反馈继电器+模拟反馈信号同时接入时，这块板直接插进驱动控制槽，无需改线或外加远程I/O站。
与第三方通用I/O模块比，这块板走ABB内部背板协议，驱动参数直接映射I/O通道，组态在DriveWindow或面板参数里完成，不需要额外通讯组态。对于仍跑ACS800的老产线，这是唯一原厂指定扩展方案——ACS880用不同选件板，互不通用的。
应用场景与行业案例
痛点切入
我在现场见过ACS800驱动原本只接了端子启停，后来工艺改造成份需多一路模拟速度给定+运行反馈继电器，原装I/O不够，临时飞线外接中间继电器排，结果柜内布线乱、干扰大、偶发误动作。换上086339-001后所有信号干净进驱动参数，误动作消失。还有QCS扫描架传感器板老化导致称重信号漂移，换此板后线性度恢复。
典型场景
- 造纸/纸浆——AccuRay QCS扫描架传感器信号调理与线性补偿，非它不可因为协议绑定Micro-101传感器头
- 冶金轧机辅助传动——驱动需额外DI/DO做联锁和保护，原厂扩展板保证参数直读
- 电厂辅机（水泵/风机）——旧Bailey INFI 90机架内替换老化传感器接口板，保持原节点地址不变
- 化工厂老旧产线——停产驱动I/O扩充，第三方模块无法挂ABB内部总线
真实案例
南方某造纸厂，AccuRay QCS定量扫描架信号跳变，工艺说”可能是传感器”，仪表工换了传感器头没用。我让他们拆下086339-001看——板上滤波电容鼓包，典型的二十年老化。库房翻出一块测过好的备件换上，定量信号立刻平稳。老师傅说：”早知道留两块备着，上次停机等快递耗了8小时。”
