描述
产品详情

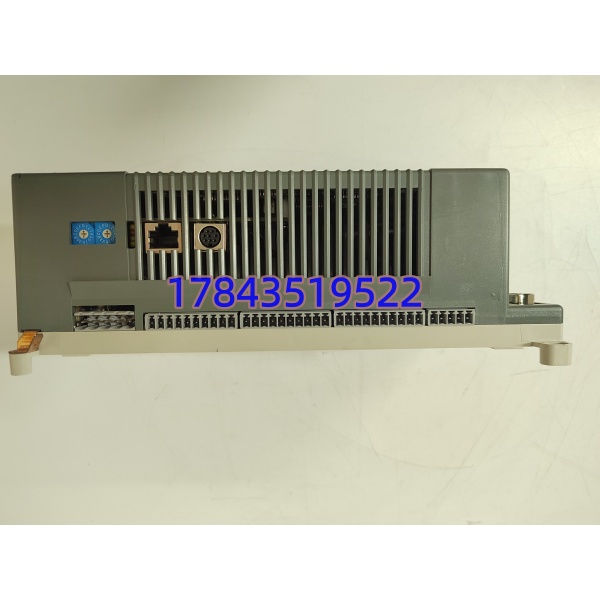

· 型号：07KT97（GJR5253000R4270）
· 品牌：ABB
· 系列：Advant Controller 31（AC31），Advant OCS / Freelance兼容
规格参数
列出即可，不用表格
- 处理器：Motorola 68030，32位RISC风格（需核对/以原厂手册为准，部分资料标68020）
- 用户程序内存：480 KB Flash EPROM（非易失），支持在线修改下载
- 用户数据内存：256 KB Flash EPROM + 电池备份RAM（掉电保持，典型保活1–2年）
- 板载I/O：8路可配置数字量I/O（可设为DI或DO，常作本地急停/运行/状态灯）
- 通信接口：1×Ethernet TCP/IP（RJ45，10Mbps，PG接口），1×RS-232（DB9，编程/调试），1×CS31总线（Advant OCS背板/远程I/O，最大1035米）
- 供电电压：24 V DC，允许范围 19.2–28.8 V DC（±20%），典型功耗约 12 W
- 最大I/O容量：数字量1024点（512 DI+512 DO），模拟量232 AI+228 AO（需扩展I/O模块）
- 编程环境：AC31GRAF或Control Builder，支持IEC 61131-3（LD/FBD/IL/SFC/ST）
- 电池备份：锂电池（ABB原厂型号需核对，通常为3.6V或类似），BAT LED亮=电量低
- 指示灯：RUN（绿）、STOP（黄）、ERROR（红）、COMM（通信闪烁）、BAT（电池）
- 安装方式：DIN导轨安装（35 mm），也可面板安装，尺寸约152×102×254 mm，重约0.8 kg
- 工作环境：0–55°C（运行），-25–+75°C（存储），5–95% RH无凝露，IP20机柜内
产品介绍
07KT97是ABB Advant Controller 31系列里带以太网口的基本单元CPU。它在AC31架构里干核心活：跑下装的控制逻辑，扫本地8路I/O加CS31总线挂的远程机架，管以太网连工程师站/HMI，RS-232留给现场笔记本调试。完整订货号GJR5253000R4270里R4270代表固件/硬件批次，现场互换通常只看07KT97这个基型。
和后来的AC500或PM8xx比，这是老派摩托罗拉68030单板机，专跑过程控制和小DCS混用场景。Freelance系统里也能当本地控制器用，但背板锁死CS31协议，升级Logix类意味着整个AC31机架重做。有一点要注意：程序主存在Flash EPROM里（断电不掉），但数据区和定时器靠电池RAM保活，电池没电后下次上电数据归零但逻辑还在，不像SLC 500那样全丢。
应用场景与行业案例
痛点切入：我在现场遇到过造纸厂干燥部AC31凌晨FAULT红闪，原因是CS31电缆接头氧化导致远程I/O掉线，装置安全联锁切手动，抄纸断纸重穿引耗时40分钟。还有水电辅机控制柜在山区冬季-10°C，普通PLC液晶冻住，07KT97的-20°C宽温版（需核对涂层代码）扛住了，没像竞品那样反复复位。
典型场景：
- 水电厂辅机：机组技术供水泵+渗漏排水，CS31挂远程I/O柜跨长距离廊道，以太网直连中控SCADA，非它不可因为老厂全铺AC31。
- 造纸干燥部：蒸汽阀门PID+断纸联锁，板载8路I/O接就地急停和运行灯，不需要额外DI模块。
- 食品厂CIP：酸碱清洗时序+罐液位连锁，电池备份保配方数据，停电后恢复不用重输参数。
- 冶金除尘：电场高压柜辅控，宽温+抗粉尘，RS-232接就地文本屏做运维菜单。
真实案例：西南某小水电技改，原07KT97（早期批次无以太网）内存爆了，新增尾水液位闭环塞不进。周五下午窗口停机，采购搞到07KT97 GJR5253000R4270（带以太网R4270版）。断电前用AC31GRAF上载全项目存PC，拔旧CPU（DIN轨解锁），扣新件上轨，上电STOP亮黄，用RS-232线笔电下装备份，切RUN绿。以太网口接回原有交换机，中控Freelance客户端10分钟重连。维护说：要是硬升AC500，这窗口至少停两天重接线，现在换CPU像换电表一样快。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。AC31基本单元不是活插设计，带电拔CPU会拉弧且CS31总线锁死，整机架I/O全掉，装置非计划停机。必须断24V DC供电，待STOP灯亮再解锁DIN卡扣。换完插回，上电后若电池没电数据区清零但Flash程序还在，需从工程师站下装数据初始值。
- 停产了怎么替代？系列原厂早停，直接替代是同型号07KT97（任何Rxxxx后缀互插，需核对固件≥原项目版本）。向上迁AC500需换整个机架+I/O+重写代码，成本高。现场备件策略是买测试过的二手/MRO库存，成对备CPU+电池，R4270带以太网，老批次无网口也能混用但失去PG远维。
- 兼容性与程序丢失风险？只兼容机架、总线远程I/O（如07KP62）、Freelance早期节点。程序在Flash EPROM非易失，断电不掉；数据/RAM/TON靠锂电池（3.6V类），电池没电（现场经验12–18个月）上电后数据归零但逻辑还在，BAT LED亮红灯。避坑：换CPU前上载备份到PC，到现场先看电池标签日期，超1年先换电池再断电，换电池时保持24V通电防RAM丢。
- 成色与防伪鉴别？原装ABB浅灰塑料壳，激光刻“07KT97 GJR5253000R4270”清晰，以太网口金属屏蔽无氧化发黑。翻新常磨旧标签重贴，DIN卡扣有划痕，电池仓弹片发绿（漏液征兆）。二手最怕收发器打坏——通电后COMM灯常灭不闪，AC31GRAF连不上远程I/O。采购让供应商拍六面图+上电RUN/STOP视频，R4270后缀印在条码贴右下角。
- 质保与售后？新库存基本绝迹，渠道二手通常3–6个月有限质保（不保电池自然耗尽）。有一点要注意：带电热插拔烧芯片商家不保。下单问清是否带老化测试（24小时循环上电+AC31GRAF联机读写Flash），带电池的新电池另收费但值，防首次上电BAT告警。
- 以太网口干什么用？RJ45是PG接口（编程端口），10Mbps半双工，连工程师站跑AC31GRAF下装/上载，不是现代交换机即插即用，需设固定IP（通常出厂85.x或90.x段）。有一点要注意：老固件不支持TCP/IP全栈，只认ABB私有协议，想接Modbus TCP得加通信子卡，别指望当普通网口用。
