描述
产品详情

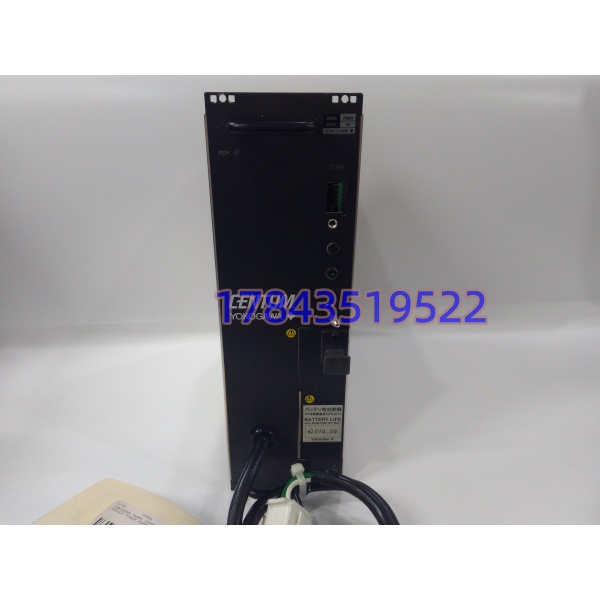

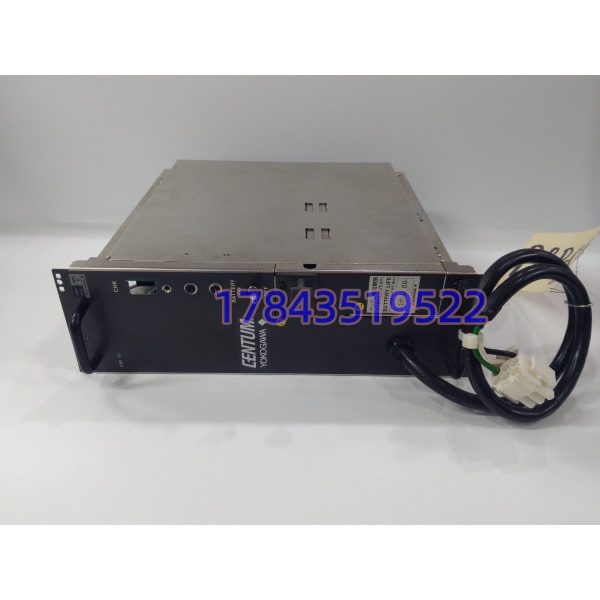

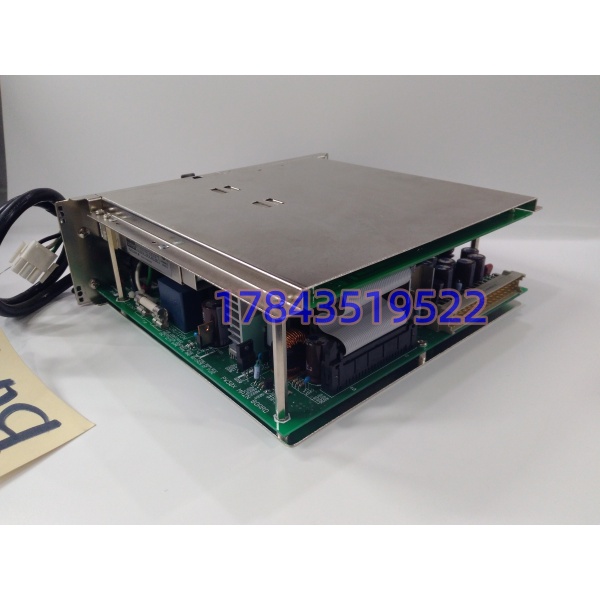

· 型号：PW301
· 品牌：YOKOGAWA（横河电机）
· 系列：CENTUM VP / CS 3000（兼FA-M3/AADvance部分节点）
技术参数
- 模块定位：CENTUM VP FCS（如AFV10D/AFV30D）机架左侧电源槽专用PSU，不可用于非横河机架
- 输入电压：100-240V AC 50/60Hz 或 100-125V DC（内部跳线切换，严禁AC/DC同时灌，严禁125V DC版插220V AC）
- 主输出：+5V DC @ 8A（典型40W，供逻辑/背板/通讯）
- 辅助输出1：+24V DC @ 2-5A（供现场侧隔离/部分DO驱动，依机架负载分配）
- 辅助输出2：+15V / -15V DC @ 0.3A each（模拟量AI/AO参考电源）
- 总输出功率：约 300W（依负载分布，非单路满发累加，请以原厂手册为准）
- 冗余架构：双PW301并联+二极管隔离均流，1+1热备，故障切换<5ms，支持带电抽换
- 效率与纹波：典型效率 85-88%，24V输出纹波≤50mVp-p
- 保护功能：输入欠/过压、输出过流/短路/过压/过温，ALM灯+干接点报警
- 诊断接口：背板送状态字至FCS工程站（输入电压/温度/均流差/故障码），前面板LED（PWR OK / ALM）
- 电气隔离：输入-输出 1500V AC测试（部分资料标3000VAC，以铭牌为准），通道间不隔离
- 物理规格：单槽宽约35×230×270mm（W×H×D），重约0.85kg，IP20机柜内
- 环境：0-55°C运行（LT宽温版可下探），5-95%RH非冷凝，无风扇自然对流
- 认证：CE / UL / cUL / KC / IEC 61010-1，设计遵从IEC 61131-2
产品介绍
数据驱动来看，CENTUM VP老控制站停机的根因排行里“电源单体失效但没配冗余”能进前三。PW301在横河体系里就是干这个活的标准件——它不是外置开关电源，是机架血缘内的供电心脏，背板插进去和FCS控制器共享同一套诊断总线，工程师站在HIS上看得到每块电源的入电压曲线，这点比拿普通导轨电源拼凑的“假冗余”高出一个维度。严格来说，它只在配同型号同硬件版的另一块PW301做均流时才跑得稳，早期Rev和后期Rev的均流斜率有细微差，混插长期运行会出现“主电热备冷”的偏载，电容老化速度不一致，别信卖家说“统统通用”。
次段说自家用的实话：现场实测发现最典型的作死操作是把AC/DC输入跳线搞反——某炼化厂库存件标签磨损，电气哥没拆盖看跳线默认当AC插，结果模块是DC版（内部无整流桥），220V AC直接灌进去炸了前端MOV，连累机架背板瞬间掉电，整站I/O闪断一次。所以备件入库第一件事是拆盖拍跳线位置贴台账，上线前用万用表量输入端确认再送电。商业层面横河早把PW301列入EOL，原厂新货断供，国内流通全是New Surplus或拆机测试件，自家DCS若满配冗余（每FCS两块），备件库按“N+1”留一块同Rev最稳，别等一块坏了再临时淘，隔夜快递救不了连续生产。交期库存件1-3天，但必须带72小时满载老化记录，否则电容干涸件上机半年就ALM闪。
替换与升级建议
- ✅ 直接替换：PW301 同硬件Rev（如均为PWR-AC版或均为PWR-DC版），CENTUM VP同代FCS电源槽物理电气一致，热插拔替换另一块故障件，工作量仅松螺丝拔插，无配置改动（诊断自动识别），无成本。
- ⚠️ 软件兼容（需改配置）：PW302/PW481（横河后续高功率或不同机架型电源），物理槽位可能兼容但输出电流曲线与均流协议不同，混插进同一冗余对会报“Current Imbalance”告警；若原机架满负载近300W上限，降配替会拖垮均流，需重算FCS总负载并可能在系统组态里改PSU Type，改动约0.5人日+停机窗口。
- ❌ 硬件不兼容：Woodward 505E 的 （虽同名但接口/电压/机架全不同，硬插横河槽会机械不符）、通用导轨开关电源（如明纬DR-120-24）、1769-PWR等PLC电源——的+5V逻辑轨和背板握手是横河私有，外电源无法喂FCS控制器，强行飞线必烧背板。
若无同型库存，短期可借相邻FCS拆一块过来顶（前提负载余量够），长期必须淘同Rev库存或评估整FCS电源架升级到PW482等新型号（需核对AFV机架兼容性）。
