描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | YOKOGAWA（横河电机） |
| 型号 | PSCDM024DCBAN |
| 订货号 | A5E0024837106 |
| 产品类型 | 关键离散输入模块（CDM – Critical Discrete Module） |
| 适用系统 | Centum VP、Centum CS 3000 DCS |
| 通道数 | 16路，独立隔离 |
| 输入类型 | 24VDC 源极输入（Sink Input） |
| 输入ON电压 | 19 ~ 26.4 VDC |
| 输入OFF电压 | ≤ 5 VDC |
| 单通道电流 | 3.5mA ±20% |
| 总功耗 | ≤ 120mA @ 24VDC（约2.88W） |
| 隔离耐压 | 通道间：500VAC（1min）；现场-背板：2kVAC（1min） |
| 绝缘电阻 | ≥ 100MΩ @ 500VDC |
| 响应时间 | ≤ 1ms |
| 诊断功能 | 通道开路/短路自诊断，状态上报 |
| 工作温度 | -20°C ~ 60°C |
| 存储温度 | -40°C ~ 85°C |
| 防护等级 | IP20 |
| 重量 | 约200g |
产品深度介绍

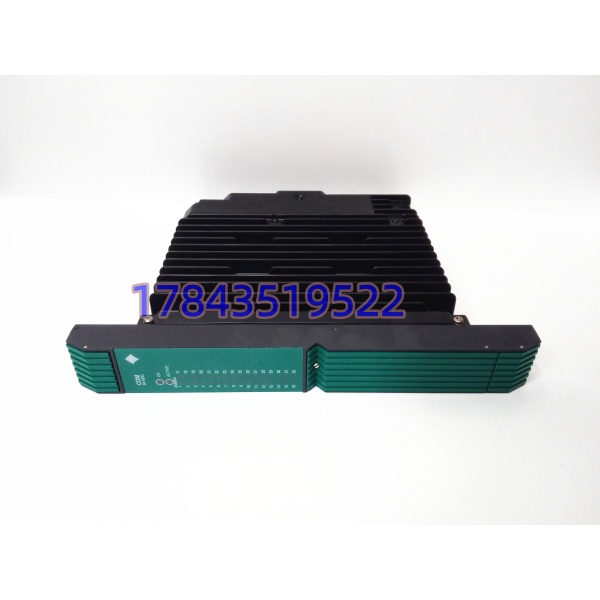

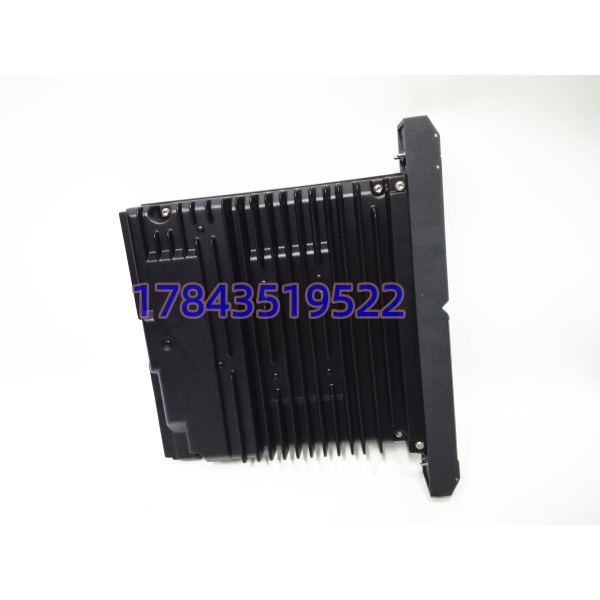

PSCDM024DCBAN（订货号A5E0024837106）是横河电机Centum VP / CS 3000 DCS系统中的关键离散输入模块（CDM, Critical Discrete Module）。它干的事跟普通DI卡不一样——专门负责采集那些”出了事就是大事”的开关量信号：紧急停车按钮、安全阀限位、火灾报警、锅炉联锁、汽轮机保护信号。它的定位是DCS安全回路的”第一道防线”，而不是普通设备状态监测。
这板子最硬核的地方有三点：一是全通道独立隔离（通道间500VAC，现场-背板2kVAC），一路短路不会把整个模块带死，也不会串到别的通道去；二是自带通道级开路/短路诊断，故障能秒级上报到操作站，不用工程师拿着万用表逐点排查；三是响应时间≤1ms，紧急信号零延迟。 它跟前面讲的那块PSCAMAAN模拟量安全模块是同一类东西——都是为了ESD/SIS场景设计的，只不过这块处理的是开关量，那块处理的是4-20mA模拟量。

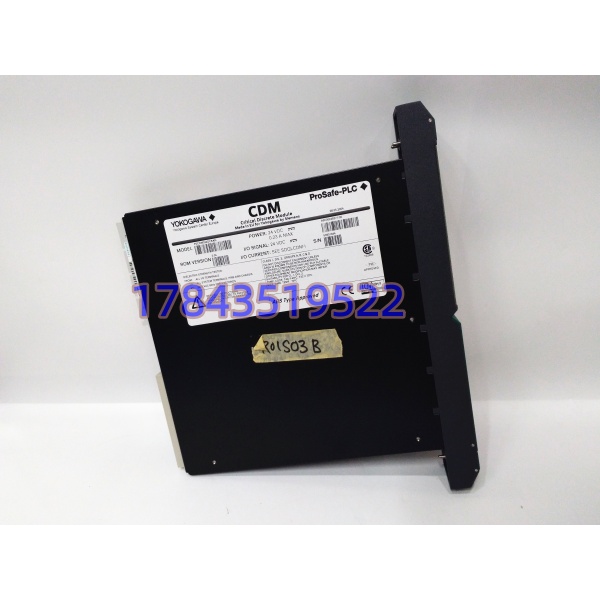

另外说一嘴那个A5E开头的订货号。 懂西门子的人一看就知道，A5E是西门子配件的标准编号格式。这块板子的情况比较复杂——有些渠道说是横河生产，有些说是”西门子-横河联合开发”，还有的直接标注西门子。结合它用在Centum VP DCS这个事实，更可信的解释是：这块板子是横河的Centum系统专用模块，但上面用了西门子的元器件或贴牌代工，所以带了A5E编号。采购的时候不用纠结这个，认准横河Centum VP/CS 3000系统能用就行。
应用场景与工程痛点
现场最怕的一个场景
某个炼化项目的加氢裂化装置，操作员发现DCS画面上一个关键压力联锁的阀门状态信号不动了——不是阀门真没动作，是信号卡住了。后来查出来，普通DI卡的一个通道被现场感应电压打穿了，信号一直保持”闭合”状态。如果当时真发生了超压，系统收不到信号，后果就是反应器爆炸。后来那个项目把所有安全联锁信号全部换到PSCDM024DCBAN这类带全隔离和自诊断的关键DI卡上。
这类模块在配置时最大的坑，不是模块本身，而是现场接线。 24VDC的DI信号，如果和220VAC的动力电缆走同一个线槽，感应电压能把输入光耦烧了。另外，源极输入（Sink）和漏极输入（Source）不能混用——接错了，信号怎么都读不到。
典型应用场景
- 紧急停车按钮信号采集（ESD） – 现场所有ESD急停按钮的信号全部进这种关键DI模块。按钮按下，模块≤1ms检测到信号变化，立即触发停车逻辑，不拖泥带水。
- 阀门限位开关反馈 – 紧急切断阀（ESDV）、放空阀的”全开/全关”限位信号。安全联锁系统需要确认阀门确实动作到位，不能靠猜。
- 锅炉安全联锁 – 汽包水位高/低、炉膛压力高/低、火焰检测等联锁信号。电厂锅炉的保护信号可靠性要求极高，普通DI卡达不到。
- 火气系统（F&G） – 手动报警按钮、消防喷淋系统状态、可燃气探测器的报警干接点。
- 关键设备状态监测 – 润滑油泵运行状态、冷却风扇运行反馈、断路器位置指示——这些信号虽然不直接触发安全联锁，但如果误报或漏报，会导致系统误跳闸。
