产品详情

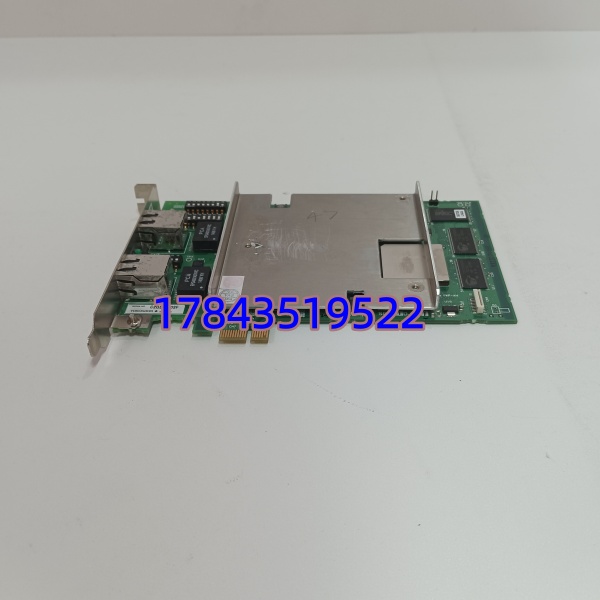

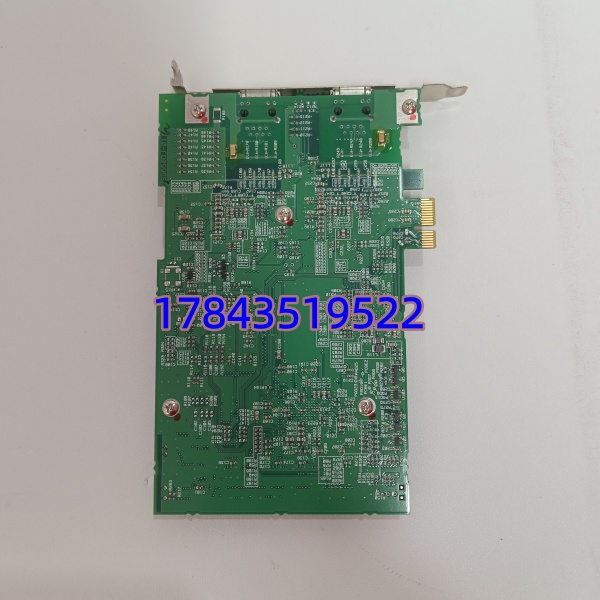

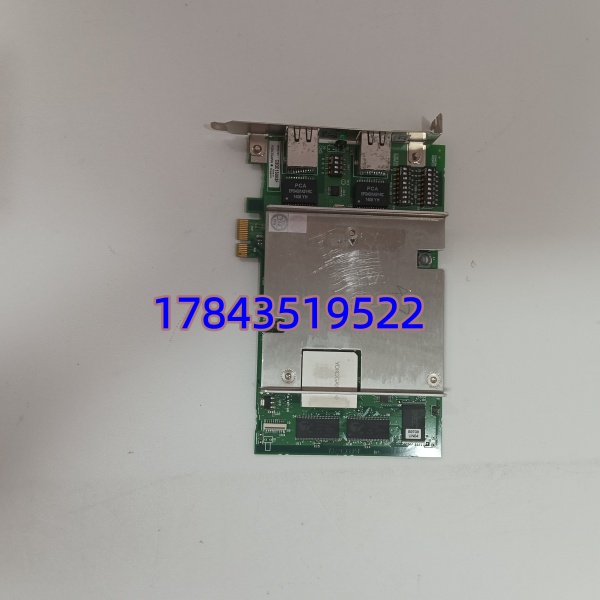

· 型号：V1702（Yokogawa内部PCB Assy ID，对外完整销售型号例：AFV10D-S41211 / AFV30D-Sxxxxx 内含V1702 CPU board）
· 品牌：Yokogawa Electric Corporation（横河电机 — 过程控制）
· 系列：CENTUM CS3000 / CS1000 — FCS (Field Control Station) Processor Module (AFV10 / AFV30 / AFS20 Series)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品标识(市场简写) | V1702（对应横河Parts List中CPU Board Assy No.，完整销售件号如AFV10D-S41211 / AFV30D-Sxxxxx） |
| 产品类型 | CENTUM CS3000/CS1000 FCS Main Processor / Field Control Station CPU Unit |
| 适用系统 | Yokogawa CENTUM CS3000 (R3.x–R6.x)、CS1000 (早期)、部分CENTUM-XL升级路径；不直接用于CENTUM VP (需确认Upgrade Kit / EB401+新FCS) |
| CPU/处理器(典型) | 32-bit RISC (早期Motorola 68040/PowerPC 或 AMD SC520 依Rev.)，依AFV版本不同 |
| 控制周期 | 可组态 100 ms～10 s（典型 500 ms/1 s），高速任务槽可至50 ms（依I/O负荷） |
| I/O支持 | 经V-net挂EFB系列I/O Node (EBS、EBD、ERM rack)，典型支持数千点等效I/O |
| 网络接口 | V-net (同轴 75Ω YL-738 V-net cable) 或 V-net/IP (100Base-TX, IEEE1588可选)，依AFV版本 |
| 冗余支持 | 支持1:1 对偶FCS (Dual-redundant Pair) —— 主备同步无扰切换（需两套AFV+配套SW授权） |
| NVRAM/电池 | 内置NVRAM存Checkpoint/SOE，靠机架电池包(典型 3.6V 1/2AA ×2 锂电)保电 ≥3年(断电) |
| 前面板指示 | RUN / ERR / VNET / COM / BAT LOW LED |
| 热插拔 | CPU模块不支持运行中随意插拔；冗余对可停单侧更换后重同步 |
| 配套机架 | AFV10D (Compact FCS)、AFV30 (Standard FCS)、AFS20 (Split I/O FCS) — 需匹配机箱版本 |
| 供电方式 | 由FCS机架背板提供 24 VDC（允许 20–30 VDC），功耗典型 15–25 W |
| 工作温度 | 0～+55℃（柜内），存储 -20～+70℃ |
| 相对湿度 | 5%～95% 非凝露 |
| 安装方式 | 插入 AFV10D / AFV30 机箱指定CPU Slot（通常左侧Slot1），Keying挡块标识 |
| 物理尺寸(约) | AFV10D整机 265×178×320 mm；CPU板本身 ≈200×130 mm |
| 重量(约) | CPU模块≈0.8 kg（含散热片），整机AFV10D≈8 kg |
| 认证 | CE / UL / KC；SIL 2/3依架构（CS3000经TÜV可认证限定架构） |
| 软件要求 | CS3000 Builder (Project Builder for Windows PBW) 生成FCS下载文件；版本须匹配现场Release |
产品介绍
里FCS CPU挂了不会像调节回路AO卡那样只影响几个阀——整站控制逻辑(回路/PID/顺控/联锁)全跑在上面，V1702这块CPU板（封装在/AFV30里）就是那个大脑。现场实测发现它故障概率低（MTBF十几万小时级）但失效模式通常是NVRAM校验错、电池耗尽未换致Checkpoint丢失或背板插槽氧化——某炼化常减压装置AFV30 CPU报”NVRAM Parity Error”进入Safe Mode(输出保持Last Value)，最终Clear+Reload恢复但暴露无冷备风险。
从库存看若仍在役属A类关键件（尤其Simplex FCS配置——无冗余对时故障=该站全停）。横河部分区域/已进入成熟期趋近EOL通知，全新原包渐少。建议按FCS站数备1件同Rev.冷备(A类)，TMR/对偶FCS配置最低全厂保1块；同步落实机架电池包(通常1/2AA 3.6V ×2)每3～5年更换并备份.cs1000/.cs3000工程文件(.bpd/.fbd + Checkpoint)。
应用场景与库存策略
FCS CPU用在炼油/化工/电力辅助系统的过程控制站——常减压/催化/重整/锅炉FCS多是对偶配置，单CPU故障不跳车但降为降级运行需计划更换。
- ：非它不可(架构) → 建议按FCS站数备1件同Rev.冷备(A类)，Simplex站点优先升冗余对再补备件；春秋检做CPU Health + 电池电压记录。
- 实验室/培训仿真—CS1000/AFV10A老平台：B/C类 → 可不专设备件但确认渠道可调最低保1块覆盖。
- 已升级CENTUM VP(EB401+FCSA2/AFVis)站点：不适用，应询VP平台FCS CPU(如FCSA2/AFVis软件+EB401硬件)而非。
- 配套提示：V-net同轴电缆(YL-738/738A)、V-net终端电阻、FCS机架电源模块(如PW482)、电池包也是PM重点——换CPU后需Download FCS + Restore Checkpoint并验SOE。
真实案例：沿江某炼厂常减压装置 #1FCS( 对偶配置)运行第11年春季自检发现Primary CPU(AFV30D) BAT LOW灯亮，更换电池包后约两周Secondary CPU莫名进入Initializing Loop——最终定位为早期批次NVRAM老化读回偶尔Checksum Fail。原厂报AFV30D部分Rev.EOL交期不定，幸该厂技改时按建议留了一块同Rev. AFV30D冷备（标签与现场Primary一致），停单侧(先停Secondary)热插替换→TriStation( Builder)自动同步程序→Checkpoint Restore→双机恢复正常。事后把 FCS CPU正式列入A类一柜一备并强制3年电池更换PM——安全/关键控制站CPU，省这块备件HSE及生产部门都不答应。
