描述
产品详情

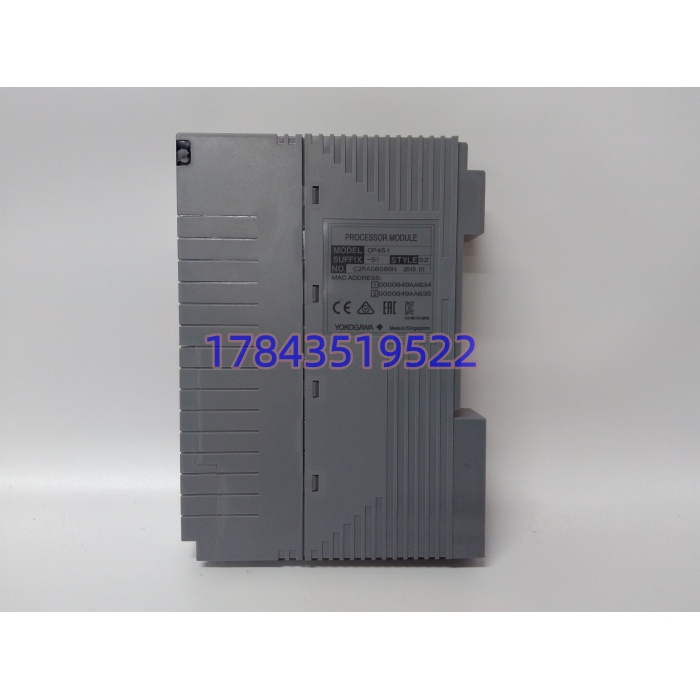

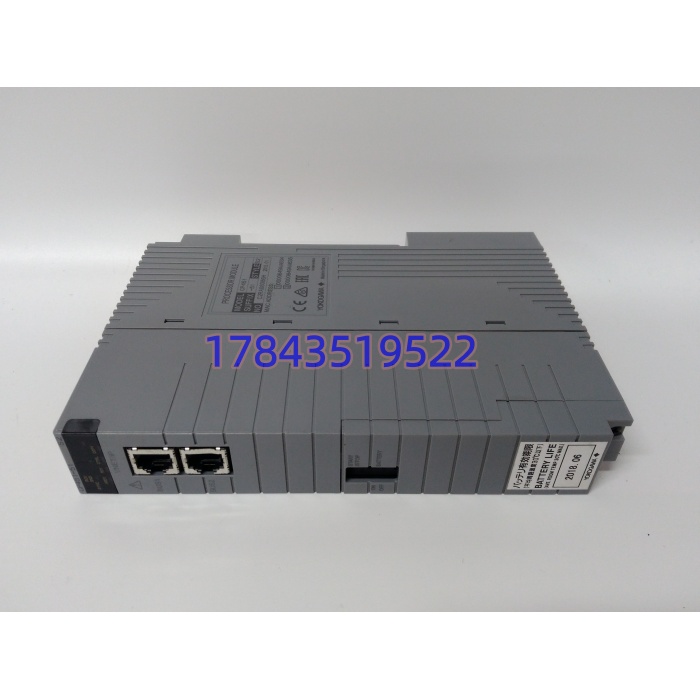

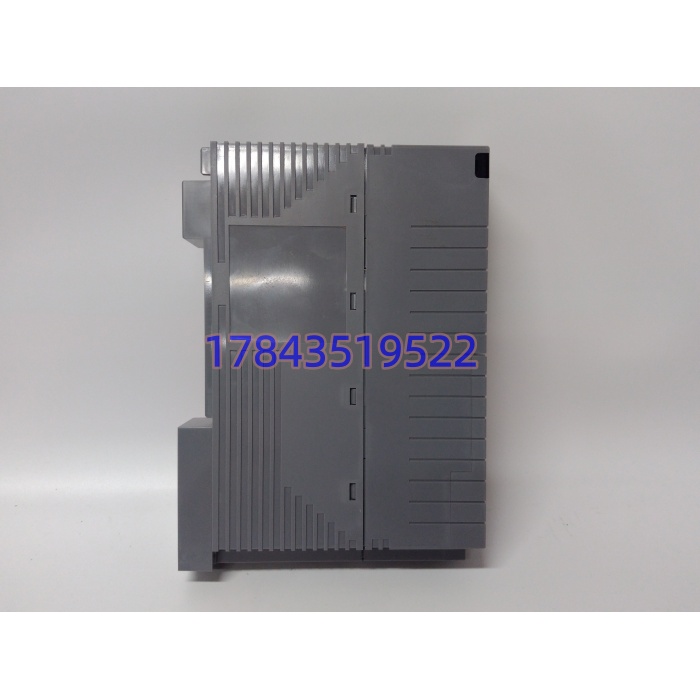

· 型号：CP451-51
· 品牌：YOKOGAWA
· 系列：CENTUM VP FCS（CP451 系列，替代老 CP451-11）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | FCS 控制站 CPU 模块 | 装 AFV10S/D、AFV300/400 专用槽 |
| 处理器 | 32 位 RISC（VR5432 类，约 133 MHz） | 非通用 x86，跑 CENTUM 固件 |
| 主内存 | 32 MB SDRAM | 后备 S9129FA 电池保持 ≥72 h |
| 程序/数据区 | 用户侧按控制站规模分配，非 128 KB 小容量 | 网传 128 KB 是老 CP301 时代参数，别混 |
| 供电 | 由 AFV 机架 24 V DC 背板馈电 | 模块本身不接 AC |
| 通信 | Vnet/IP（横河私有）、RS-232C、RS-422/485、LAN | 上层走 Modbus TCP/RTU、Profibus-DP 依配置 |
| 冗余 | 支持双 CP451-51 同版本热备，毫秒级 bumpless 切换 | 主备必须同固件同后缀 |
| 安装机架 | AFV10S、AFV10D、AFV300、AFV400 | 不兼容 AFS/AFV50 等其他 FCS 型 |
| 涂层选项 | -1 = ISA G3 防硫化腐蚀 conformal coating | 化工/海装必选，别拿 -5 顶 |
| 工作温度 | 0 ~ +55 ℃ | 存储 -25 ~ +70 ℃ |
| 湿度 | 5 ~ 95% RH 非冷凝 | G3 件可抗 SO₂/Cl₂ 轻微环境 |
| 功耗 | < 20 W | 依 I/O 装载量浮动 |
| 尺寸/重量 | 约 48×96×140 mm / 214 g（裸模），装箱约 1 kg | 以原厂铭牌为准 |
| 合规 | IEC 61131 体系、CE/UL、横河 CENTUM VP 发布说明 | 不以单模块出 SIL 证书 |
| 替代关系 | CP451-51 替代 CP451-11；CP451-10 为后续迭代 | 严格来说跨后缀不可盲目互换 |
产品介绍
从核心数据驱动切：在某个 800 万吨/年常减压装置里数过，单台 AFV10D 控制站挂 1400 余点回路，CP451-51 的 CPU 负荷峰值约 38%，冗余备机同步寄存器占用背板带宽并不高——但一旦主 CPU 的 S9129FA 后备电池耗尽且恰逢停电，再上电时控制站会进“冷启动”，PID 输出走初始化而非保持last value，加热炉燃料阀若没在组态里设 fail-safe 保位，就是一次人为启机扰动。这块 CPU 的身价不在 1.4 kg 金属壳，而在它让 1400 个回路在硬件故障时“没感觉”。
供应链上 CP451-51 目前随 CENTUM VP 平台仍可走原厂订货，但横河对 CS 3000 老项目已转向“备件保障计划”而非无限量产，CP451-11 早停，CP451-51 的 G3 涂层版（-1）交期比标准版（-5）长 3~5 周。TCO 算一笔：单站双 CPU 冗余配置下，少备一件意味着某天主备同时报“CPU ERR”时你得等 8 周进口件，装置按限负荷算机会成本远高于囤件占用资金。严格来说，它只在 CENTUM VP R5 以上工程下完全继承标称冗余切换性能，老 CS 3000 R3 工程直接插新固件 CPU 需先做项目升级评估，别信“插上就能跑”。
应用场景与库存策略
DCS 控制站 CPU 坏了的表现不是“某个阀门不动”，而是整个 AFV 机架所辖工段的操作站画面变死灰、Vnet 节点掉线，恢复时间按小时起步，且涉及组态下载和回路再标定。
- 炼油/石化装置核心控制站（反应/分馏/压缩机防喘振）：每站主备各 1 件同后缀同固件；建议中心库按“每 4 个同型控制站留 1 件 -1 G3 版冷备”滚动，不按站铺货以免版本分裂。
- 沿海 LNG 接收站/海水淡化：盐雾+硫化氢环境必须 -1（G3）涂层；建议供应商 VMI 1 件，且入库前拍照存档涂层批号，防止代理拿 -5 重喷冒充。
- 电厂汽机旁路及给水控制站：CENTUM VP 冗余强制；建议备件与现网固件版本完全一致（连 Minor Revision 对齐），跨版本混备会导致下载组态时报警“CPU mismatch”。
- 老 CS 3000 延寿项目：若原工程仍是 R3 且不愿升级 VP， 需确认固件降级包可用性；建议一次性按“现网 CPU 数+1”做 LTB 心态囤货，别等横河发 EOL 通知再动。
- 多装置共享备件池：集团内同 CENTUM VP 版本可共享，但 CMMS 必须绑“后缀(-1/-5)+固件 Rev+涂层批号”三维属性，通用名“”在备件库里等于无效编码。
真实案例：2022 年某 PTA 装置精制工段 AFV10D 主 CPU 后备电池漏液腐蚀底板，备机同步切换失败（事后查是备机固件比主机低一个 Minor Rev，平时不报错，切换瞬间校验拒绝）。库存系统写“ 有 2 件”——调来一件是 -5 无涂层（现场是 G3 环境），另一件固件版本对不上，代理从东京调 -1 同固件件清关 19 天，工段借 DCS 旁路手动阀限负荷运行，按 PTA 价差机会成本约 310 万。事后把 BOM 锁成“ -1 G3 / Firmware XXX / S/N 台账”，并把备机固件纳入每季度联校必检项——冗余不是装两块卡就完事，是两块卡要“长得一模一样”。
